立式双孔铰接安装支座结构设计

　　在各类工业设备的机架搭建、传动机构支撑场景中，这类立式双孔铰接支座是承担载荷传递、活动构件铰接定位的核心基础零件，日常多见于输送线张紧机构、工装夹具摆臂支撑、小型设备的活动门铰接定位、轻型举升机构的固定端连接等场景，区别于普通的固定式安装座，这类带上下同轴铰接孔的支座，能够为配套的销轴类连接件提供稳定的回转支撑，同时依托底部的安装平面实现与设备机架的刚性固定，避免铰接部位在长期往复载荷下出现偏移松脱。

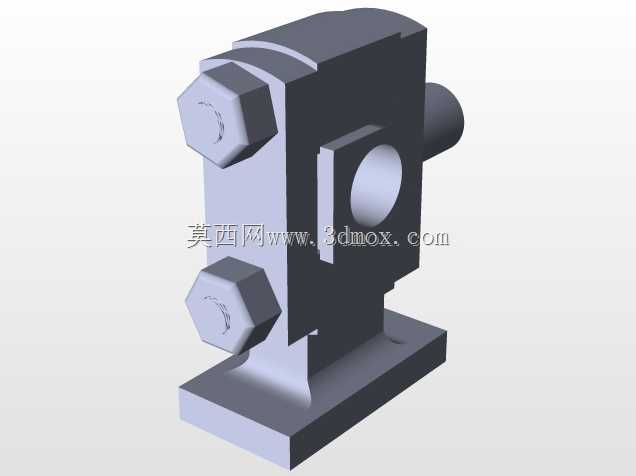

　　从实际功能特性来看，该支座主体采用立式立柱加底部安装法兰的结构形式，上下两个同轴的铰接孔内预留了销轴配合的安装空间，孔位周边做了局部加厚处理，能够抵消销轴转动时带来的局部压应力，避免孔位长期受载出现变形椭圆；中间的弧形避让槽是设计中比较关键的结构，这个位置刚好给配套铰接的摆臂、连杆类构件留出回转空间，避免构件摆动过程中与支座主体发生运动干涉，不需要额外在周边做避让结构，能有效压缩整套铰接机构的安装占用空间。底部的安装底座做了加宽处理，底座与立柱衔接的位置做了圆弧过渡，既能够消除直角衔接处的应力集中问题，也能提升支座整体的抗倾覆能力，当铰接部位承受侧向载荷时，加宽的底座可以将载荷均匀分散到安装面的固定螺丝上，避免局部螺丝受力过大出现断裂。

　　设计这类支座的时候，首先要明确的是铰接孔的同轴度公差，上下两个孔的同轴度需要控制在合理范围内，否则销轴穿装后会出现卡滞，长期转动会加剧销轴和孔壁的磨损，缩短零件使用寿命；其次是铰接孔的中心高尺寸，这个尺寸直接决定了配套连杆、摆臂的运动行程边界，设计时需要结合配套构件的运动轨迹核算，避免出现行程不足或者过位碰撞的问题。底部安装面的平面度也需要做相应要求，如果安装面翘曲，锁付固定螺丝后会导致支座主体出现倾斜，直接影响上下铰接孔的轴线垂直度，最终导致铰接构件转动不畅。

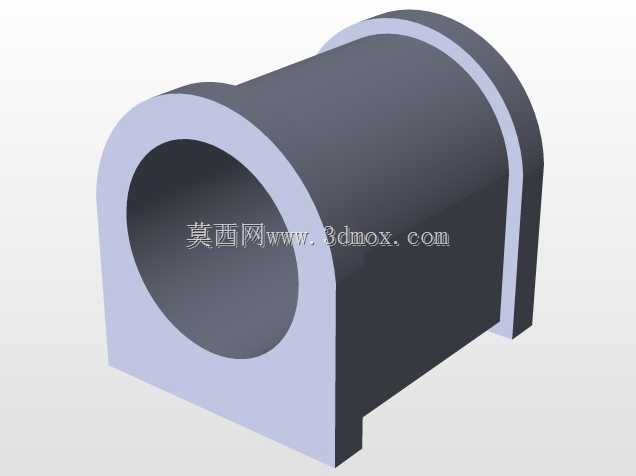

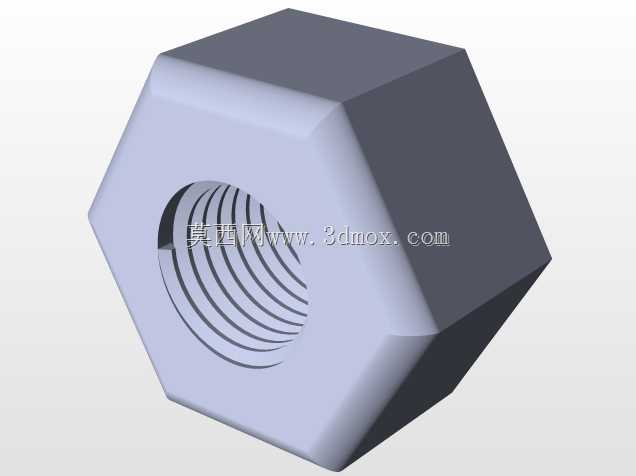

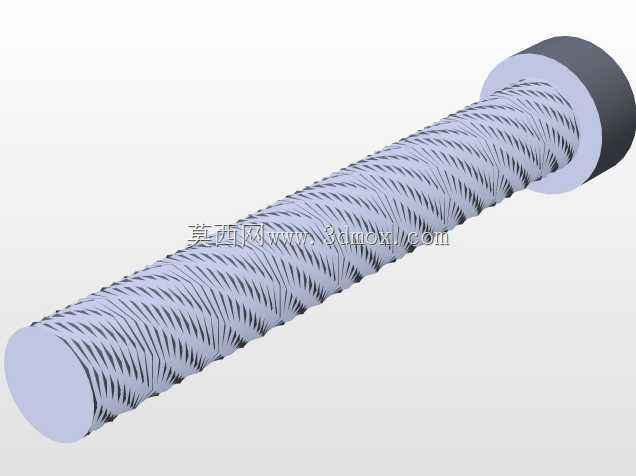

　　从安装边界来看，这类支座的安装需要预留底部法兰的锁付空间，底座上的安装孔位需要匹配对应规格的内六角螺丝或者外六角螺栓，安装时需要保证支座固定面与机架接触面完全贴合，不允许有悬空部位；铰接孔内通常会配套铜套或者自润滑轴承，孔的内径尺寸需要根据所选衬套的外径做公差配合设计，采用过渡配合保证衬套不会在孔内随销轴转动。整体的外形尺寸属于紧凑型设计，适合在设备内部空间有限的铰接点位使用，不需要额外搭配其他转接件就可以直接完成铰接构件的固定端安装，相比拼接式的铰接支撑结构，一体化的支座结构刚性更好，装配环节的累积误差更小，后期维护时只需要更换孔内的衬套就可以恢复配合精度，维护成本更低。

　　在实际选型应用中，需要根据铰接部位的额定载荷核算支座的立柱截面尺寸以及铰接孔的直径，当承受冲击载荷时，还需要对应加大底座的厚度以及安装螺丝的规格，避免瞬时冲击导致支座断裂；如果应用在有腐蚀环境的场景中，还可以对应更换不锈钢材质或者做表面防腐处理，不过常规工业场景下采用45号钢调质处理就可以满足大部分使用需求，加工时可以采用铣削成型后做孔位精镗的工艺，保证各部位的尺寸精度符合装配要求。
