单缸动力单元机架集成式结构设计

　　这套动力结构的设计初衷，是适配小型固定式作业设备的紧凑安装需求，常见于小型园林作业机具、便携工程辅助设备、小型农用作业装置这类对安装空间有严格限制的场景，区别于常规通用动力的散件布局，这套结构把缸体散热段、动力输出腔、安装支撑框架做了一体化整合，省去了外部额外搭建安装支架的工序，设备总装时可以直接通过框架底部的安装孔位完成固定，不需要额外适配转接板。从实际使用场景来看，这类集成式动力结构常被用在需要持续输出旋转动力、且作业空间局促的工况，比如背负式作业机具、小型固定作业台的动力源、林间作业的便携采伐配套动力，这类场景不允许动力单元有过多外凸的零散部件，避免作业过程中剐蹭植被或者周边构件，同时集成式的框架也能在设备发生轻微磕碰时，

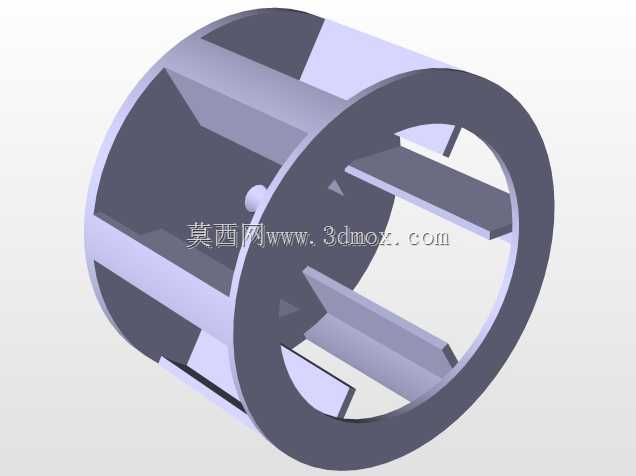

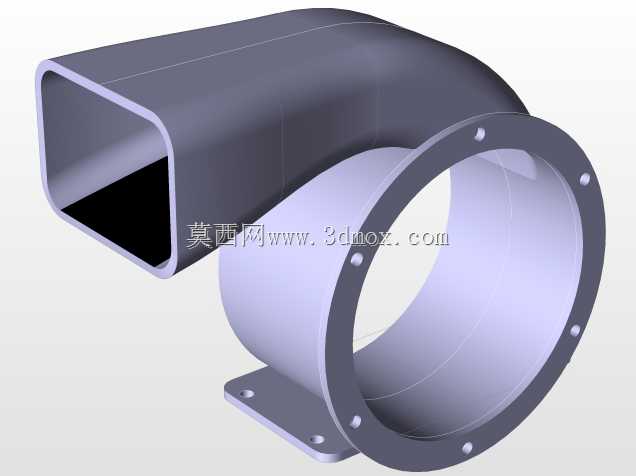

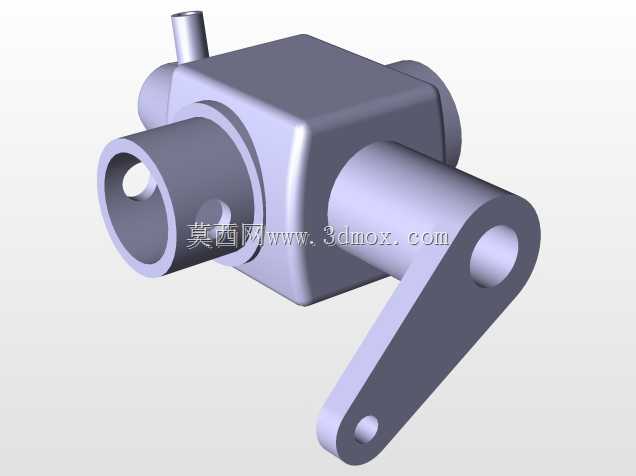

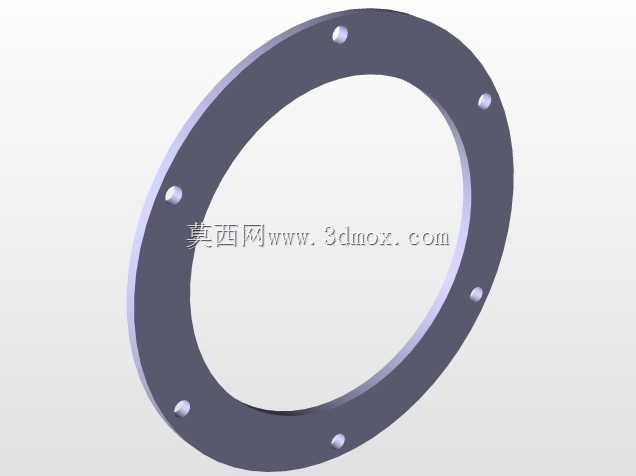

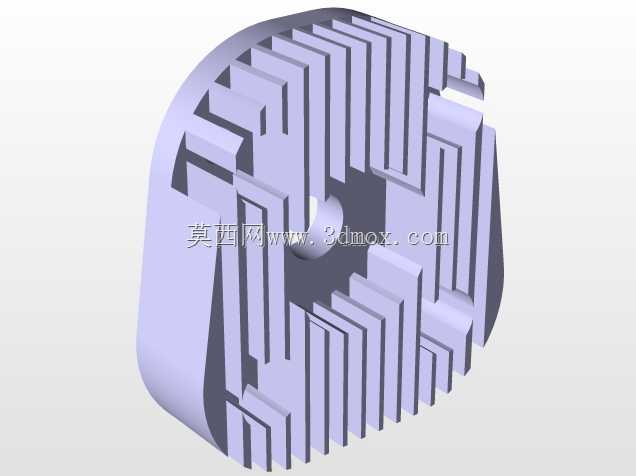

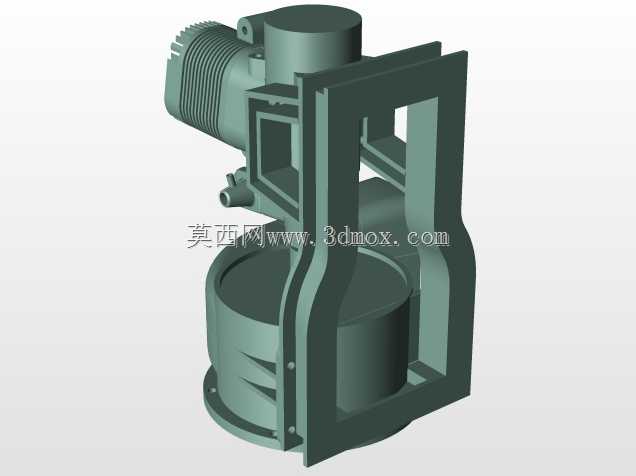

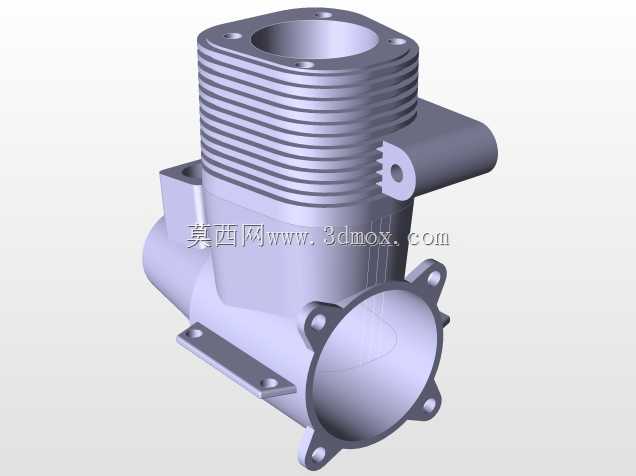

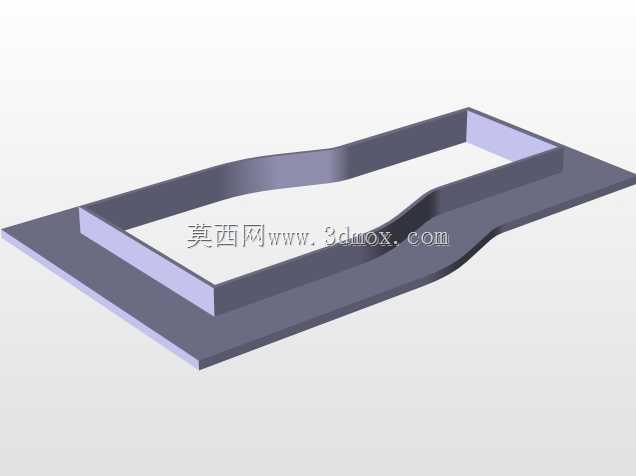

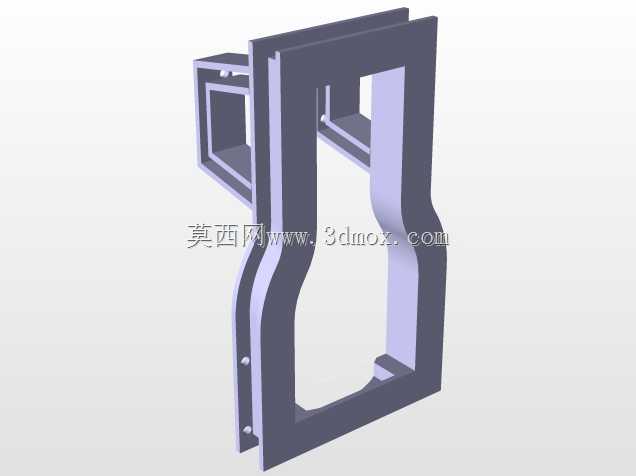

　　直接承担外力冲击，保护内部缸体与传动结构不受损伤。设计过程中首先考量的是散热段的布局，缸体侧方的散热鳍片采用轴向平行排布，没有做额外的导流罩结构，依靠作业过程中的自然气流就能完成散热，适配低速持续作业的工况，不需要额外加装散热风扇，进一步压缩了整体结构的体积。支撑框架采用双侧立板加底部承托腔的结构，双侧立板直接连接缸体上部与下部的动力输出腔体，把整个动力核心包裹在框架内部，立板上预留的安装孔位既可以作为总装时的固定点位，也可以作为后期维护时的吊装孔，不需要额外焊接吊耳。下部的承托腔同时承担储油与动力输出基座的功能，腔体侧壁做了环形加强筋，既可以避免储油腔受油压影响出现形变，也能提升输出轴安装位的结构刚性，

　　减少动力输出过程中的径向跳动。安装边界方面，整体结构的外轮廓没有超出框架的矩形边界，所有外接管路接口、输出轴的端面都控制在框架的投影范围内，总装时不需要预留额外的避让空间，安装孔位采用对称排布，支持正装、侧装两种固定方式，适配不同设备的安装朝向需求。结构设计阶段特意规避了不规则外凸结构，所有棱边都做了工艺倒角，一方面是减少加工过程中的应力集中，另一方面也避免安装维护过程中划伤操作人员。缸体与框架的连接采用定位销加螺栓的双重固定方式，定位销承担横向剪切力，螺栓承担轴向拉紧力，长时间作业受振动影响也不会出现连接错位的问题。下部输出腔的密封结构采用内置式密封槽，密封件完全藏在腔体结合面内部，不会受外部粉尘、泥水的侵蚀，适配户外多尘、

　　潮湿的作业环境。散热鳍片的间距经过反复调整，既保证足够的散热面积，也避免鳍片间隙过小容易被杂草、粉尘堵塞，日常维护只需要用高压气嘴吹扫就能完成清理，不需要拆解结构。框架的双侧立板做了等强度设计，靠近安装孔位的位置做了局部加厚，其余位置在保证结构强度的前提下做了减重处理，整体重量比同功率的分体式动力结构轻15%左右，更适合便携类设备的搭载需求。输出轴的安装位采用双轴承支撑结构，两个轴承分别布置在腔体的上下两端，能承受更大的径向负载，适配皮带传动、齿轮传动等多种动力输出方式，不需要额外改装输出端结构。油路的通道直接铸在缸体与框架的内部，没有采用外部明管布局，避免作业过程中管路被剐蹭破裂导致漏油，同时内置油路的长度更短，油路阻力更小，润滑效率更高。
