汽车动力系统用圆盘式飞轮结构设计

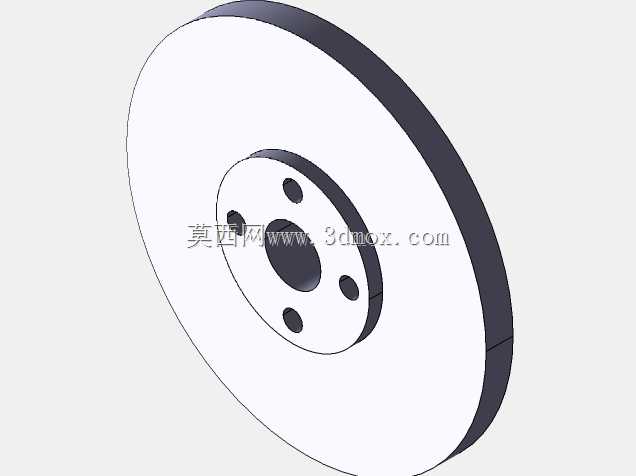

　　在往复式内燃机的动力输出链路里，飞轮是连接曲轴与传动系统的核心旋转部件，日常做动力匹配设计时，这类盘式飞轮的三维结构建模，往往要先从安装边界的约束条件倒推整体尺寸。首先要匹配的是曲轴输出端的法兰安装位，中心定位孔的公差需要和曲轴端的定位轴颈做过渡配合，保证运转时的同轴度，避免高速转动下产生额外的偏摆载荷。围绕中心孔均匀分布的四个安装螺栓孔，孔位的位置度公差需要控制在0.05mm以内，螺栓孔的沉台深度要和配套螺栓的头部长度匹配，避免螺栓拧紧后突出飞轮安装面，影响和离合器压盘的贴合精度。

　　从功能实现的角度看，这类飞轮的核心作用是储存曲轴做功行程的多余动能，带动曲轴越过排气、进气、压缩三个非做功行程，保证发动机运转的转速波动控制在合理区间，因此盘体的外径和厚度设计，需要根据目标发动机的排量、怠速转速、额定功率做转动惯量的匹配计算——转动惯量过大，会导致发动机加速响应滞后，动力传递拖沓；转动惯量过小，则无法有效平抑转速波动，怠速时容易出现抖动，甚至引发曲轴扭转共振。这款盘式飞轮采用大直径薄轮缘的结构形式，将大部分质量集中在轮缘位置，在同等转动惯量要求下，能尽可能降低整体重量，减少曲轴端的旋转惯量负载，提升动力响应速度。

　　实际装车应用场景中，飞轮的其中一个端面需要和离合器摩擦片直接接触，因此这个端面的平面度、表面粗糙度都有严格要求，建模时需要预留0.3-0.5mm的磨削加工余量，保证后期机加工后，摩擦面的平面度误差不超过0.02mm，避免离合器结合时出现打滑、抖动的问题。轮缘的外圆面则需要和转速传感器配合，作为发动机转速信号的触发轮，因此外圆的圆柱度、表面粗糙度也要满足传感器的检测距离要求，避免转速信号采集出现偏差，影响发动机电控系统的点火、喷油正时判断。

　　设计过程中还要考虑动平衡的预留结构，这类高速旋转部件，装配前都需要做动平衡校正，因此在飞轮的轮缘位置，会预留去重的加工区域，建模时需要标注出去重区域的范围和允许的最大去重量，避免动平衡校正时切削过多，影响飞轮的结构强度。同时，飞轮和曲轴连接的螺栓预紧力需要按照螺栓等级做严格计算，避免发动机运转时螺栓出现松动，引发严重的机械故障；螺栓孔的分布角度要和曲轴法兰的孔位完全对应，安装时的定位销孔位置也要做精准匹配，保证飞轮的安装相位正确，不影响曲轴位置传感器的信号识别。

　　从结构强度的角度分析，飞轮在发动机运转时，除了承受自身旋转产生的离心力，还要承受离合器结合时的轴向压力、动力传递时的剪切载荷，以及曲轴扭转振动带来的交变应力，因此盘体的过渡圆角设计不能过小，避免应力集中导致飞轮出现疲劳裂纹。中心轮毂部分的厚度要大于盘体主体厚度，提升和曲轴配合部位的结构强度，轮毂和盘体的连接位置采用大圆角过渡，分散应力集中点。另外，飞轮的材料一般选用灰铸铁或者球墨铸铁，建模时不需要额外做表面纹理的细化，重点要把各个配合面的尺寸公差、形位公差标注清晰，给后续的工艺编制、机加工提供准确的三维依据。

　　在做传动系统匹配时，飞轮的轴向尺寸还要和离合器壳体的安装空间匹配，保证离合器压盘安装后，分离轴承的工作行程在设计范围内，避免出现离合器分离不彻底、或者结合时压盘压力不足的问题。飞轮的整体重量也要和曲轴的动平衡等级匹配，避免额外增加曲轴的平衡校正工作量。很多新手做飞轮建模时，往往只关注外形的相似度，忽略了各个安装孔位的位置精度、配合面的公差要求，以及转动惯量的匹配计算，导致建出来的模型只能做外观展示，无法用于实际的结构匹配和工艺设计，真正的工程化三维模型，每一个尺寸、每一处结构，都要对应实际的装配需求和功能要求，没有多余的结构，也不能缺少必要的工艺预留。
