羊角锤五金工具结构设计方案

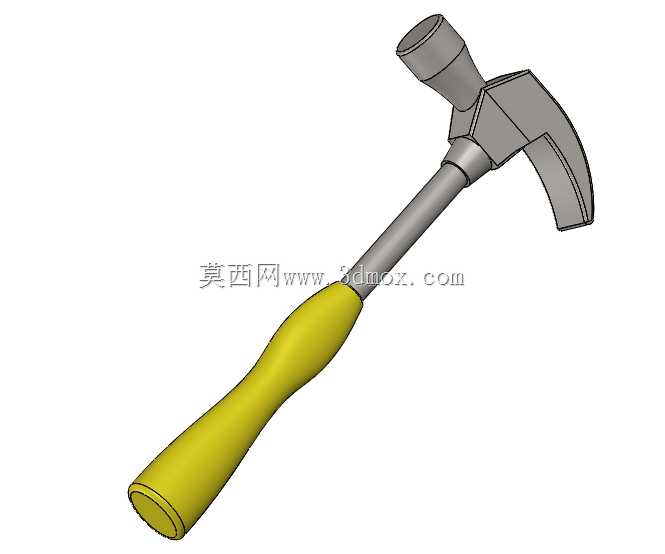

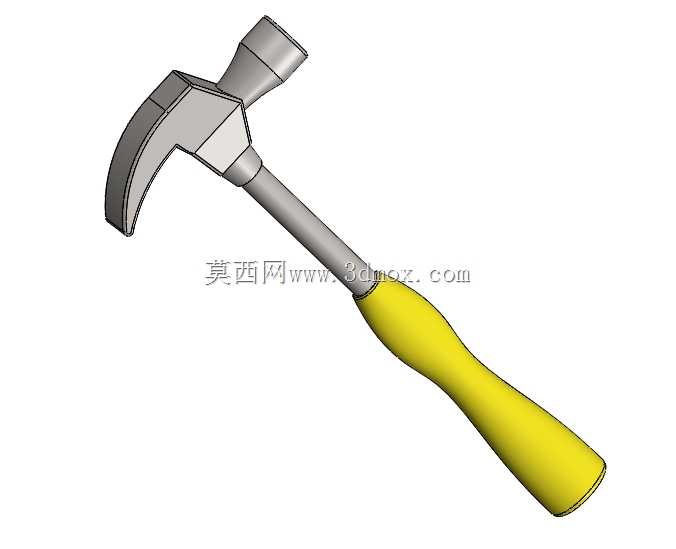

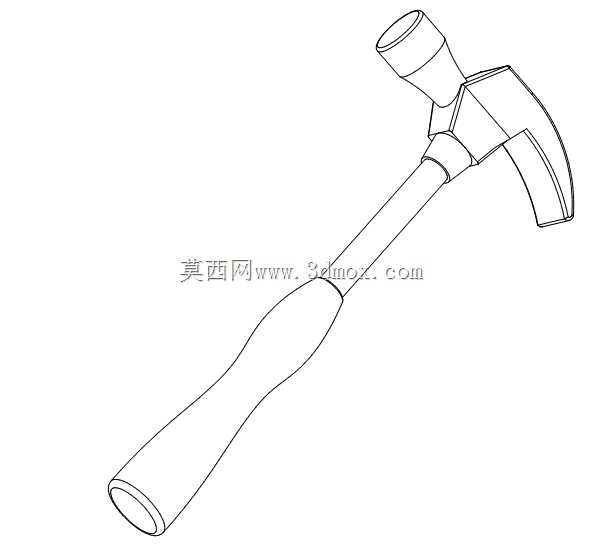

　　日常设备检修、木质构件装配、建筑现场木作、家装施工场景中，羊角锤是出现频率最高的手动敲击类工具之一，区别于重型八角锤、钳工锤的单一敲击功能，羊角锤兼顾敲击与拔钉两类核心功能，在需要频繁固定、拆卸木质连接件的作业场景中，无需额外更换工具即可完成两类操作，大幅降低作业过程中工具切换的时间损耗。这款羊角锤的结构设计完全围绕手动作业的人机工程需求展开，整体分为金属锤头与绝缘握柄两个核心装配部分，锤头部分采用高碳钢锻造的一体式结构，一端为平面敲击工作面，表面做淬火硬化处理，硬度控制在HRC48-55区间，既保证敲击铁钉、硬质构件时工作面不会出现凹陷、卷边问题，又避免硬度过高导致的工作面崩裂风险；另一端为弧形羊角拔钉结构，

　　拔钉口做了渐变式开口设计，开口边缘做倒圆处理，既能适配不同直径的圆钉、自攻螺钉的拔取需求，又能在拔钉过程中避免钉身被卡口夹断，拔钉时的杠杆支点位置做了加厚处理，承受拔钉反向作用力时不会出现结构变形。锤头与握柄的连接部位采用楔形胀紧结构，锤头中部的安装孔为上大下小的锥形孔，握柄顶端插入安装孔后，从锤头顶端打入金属楔块，让握柄顶端在锥形孔内胀开，与孔壁完全贴合，这种连接结构在长期敲击振动工况下不会出现锤头松动、脱落的问题，相比螺纹连接、胶粘连接的结构，抗振动松脱的能力提升40%以上，完全满足高频次敲击作业的可靠性要求。握柄部分采用曲面流线型设计，整体轮廓贴合人手握持时的掌部曲线，握持区域的截面为椭圆形，相比圆形截面握柄，

　　握持时的防滑转性能更好，敲击过程中握柄不会在掌内转动，保证敲击落点的精准度；握柄表面做了防滑纹理处理，即使手部沾有少量木屑、汗液，也能保持足够的握持摩擦力，避免挥锤过程中工具脱手。从尺寸边界来看，这款羊角锤的整体长度控制在320mm左右，锤头总重量约500g，属于家用与轻型作业通用的规格，锤头敲击面直径为30mm，敲击时的接触面积足够覆盖常规铁钉的钉帽，不会出现敲偏钉帽的问题；羊角端的开口最大开度为18mm，可拔取最大直径6mm的圆钉，覆盖日常作业中90%以上的紧固件规格。握柄的尾部做了膨大的挡边设计，握持时掌根位置被挡边限位，即使挥锤过程中手部出现轻微滑动，也不会从握柄末端滑脱，提升作业过程的安全性。设计过程中对整体重心做了优化，

　　重心位置落在锤头与握柄连接点前方20mm处，握持时的重量感集中在锤头端，敲击时无需额外施加过大的下压力，依靠锤头自身的重量惯性即可完成敲击动作，长时间握持作业时的手臂疲劳度更低。锤头的敲击面与羊角拔钉面的平行度控制在0.2mm以内，拔钉作业时锤头平面可以完全贴合构件表面，不会出现局部硌伤木质构件表面的问题；锤头的所有棱边都做了R2-R3的倒圆角处理，避免加工、使用过程中锐边划伤操作人员。握柄与锤头的连接部位做了过渡圆弧处理，没有应力集中的直角结构，长期承受敲击冲击力时，连接部位不会出现应力断裂的问题。针对不同作业场景的需求，这款结构的锤头可通过调整淬火层深度适配不同工况，比如用于建筑作业的款式可适当提升敲击面硬度，用于家装精细作业的款式可适当降低锤头重量，提升敲击落点的控制精度；握柄部分可根据使用环境更换不同材质，比如带电作业场景可更换为全绝缘玻纤握柄，潮湿作业场景可更换为带防滑橡胶套的握柄，核心金属连接结构无需改动即可适配不同的使用需求。在实际装配验证中，这款结构的锤头与握柄装配后，经过1000次连续敲击测试，锤头的松动量小于0.1mm，拔钉测试中可承受最大1500N的拔钉力而不出现结构变形，完全满足手动工具的可靠性要求。
