视错觉框架式立方体空间结构设计

　　这类视错觉立方体框架结构，最早常被用于工业设计领域的空间认知教具，在机械结构认知教学、空间思维训练场景中有着独特的应用价值，不少工科院校的工程制图课堂会用这类实体模型帮助学生建立三维空间投影的认知，打破常规正交结构的思维定式，理解空间线条在不同观察视角下的视觉错位逻辑。从实际功能特性来看，该结构并非传统承载类机械构件，更多承担结构展示、空间逻辑演示的作用，部分文创类工业展示装置也会将这类结构作为视觉核心部件，通过框架杆件的空间排布，在特定观察角度形成违背常规空间逻辑的视觉效果，吸引观察者的注意力。

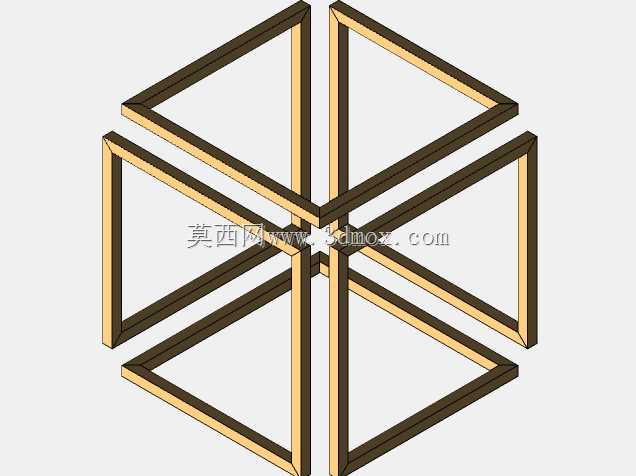

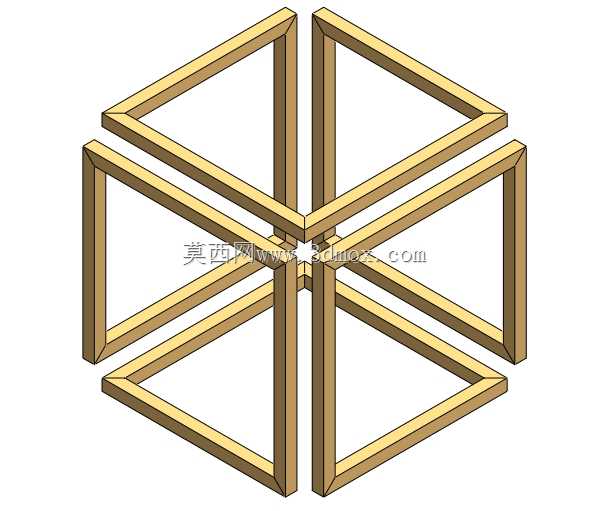

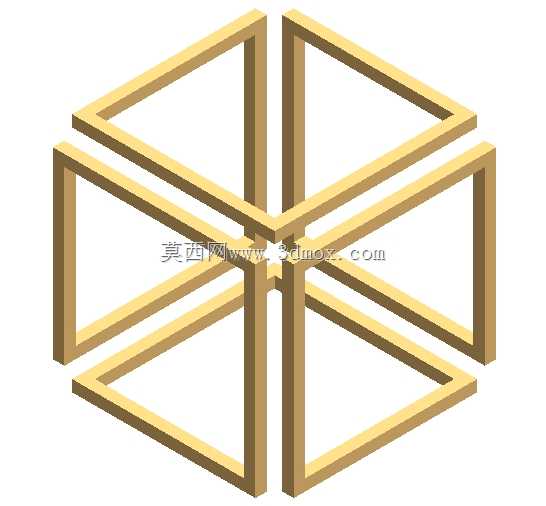

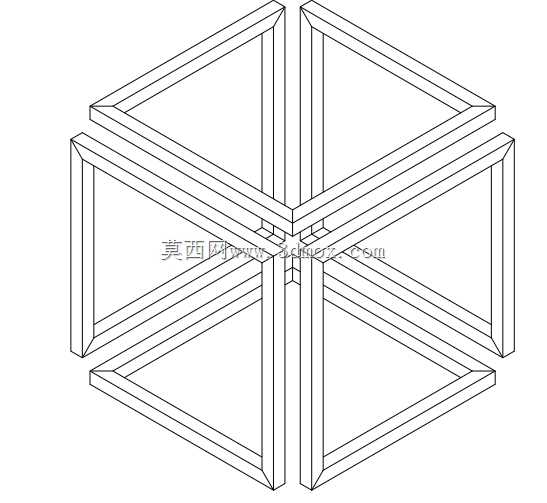

　　设计这类结构时，首先要拆解视错觉形成的核心逻辑：常规立方体框架的12条棱边在正交投影下会形成固定的遮挡关系，而该结构通过调整杆件的空间位置，让原本处于不同深度层级的杆件在正视视角下形成连贯的视觉线条，制造出“不可能立方体”的视觉效果。建模过程中需要先确定正视视角的投影轮廓，以正等测视角下的立方体线框为基准，反向推导每一段杆件的实际空间坐标，每根方管杆件的截面尺寸保持统一，避免因截面大小差异破坏视觉连贯性，杆件之间的衔接位置要做45度切角处理，保证拼接处的接缝在正视视角下完全对齐，不会出现错位漏缝破坏错觉效果。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓为正立方体构型，单根杆件的截面边长控制在整体外轮廓边长的十二分之一左右，既保证框架杆件有足够的视觉辨识度，又不会因为杆件过粗遮挡内部的空间线条，形成通透的视觉效果。结构整体无外伸的安装凸台，底部三根杆件的下表面处于同一水平面，可直接放置在水平展示台面上，不需要额外的安装固定结构，若用于悬挂展示场景，可在顶部杆件的内侧预留小型螺纹孔，通过隐形吊件完成悬挂安装，安装时需要保证结构的正视观察方向与预设视角完全重合，偏移角度超过15度后视错觉效果会明显减弱。

　　在实际工程应用中，这类结构的杆件加工可采用标准铝型材方管切割完成，切割时需要严格控制每一段杆件的长度公差，长度误差控制在0.1mm以内，切角角度误差不超过0.5度，否则拼接后会出现接缝不齐、线条错位的问题，直接影响最终的视觉呈现效果。拼接时可采用角码内置的连接方式，将连接角码隐藏在方管杆件的内部，外部看不到连接紧固件，保证框架外表面的整洁流畅，进一步强化视觉上的整体感。部分用于工业展会展示的该类结构，还会在杆件表面做阳极氧化着色处理，统一的金属金色质感可以提升结构的精致度，同时在特定光照条件下形成均匀的反光，让视错觉效果更加突出。

　　需要注意的是，这类结构虽然不承担重载承载功能，但杆件拼接处的连接强度仍需满足日常搬运、展示的需求，内置角码的厚度不小于2mm，连接螺丝采用不锈钢内六角螺丝，避免长期使用后出现连接松动、结构变形的问题。若用于教学场景，还可在结构的关键错位位置设置可拆解的活动节点，让学习者可以手动拆解杆件，直观理解视错觉形成的空间原理，对比实际空间位置与视觉投影之间的差异，比单纯的图纸教学更有实操性。在文创产品衍生领域，该结构还可等比例缩小后作为桌面摆件，缩小后的整体尺寸控制在100mm边长以内，采用3D打印一体成型工艺制作，表面做抛光喷漆处理，既可以作为结构设计从业者的桌面装饰，也能作为工程认知类的文创礼品。
