汽车传动轴用十字轴式万向节装配结构

　　在前置后驱、四驱车型的底盘传动布局中，这类万向节是传动轴总成里不可或缺的核心铰接部件，主要用来补偿变速箱输出端与驱动桥输入端之间的相对位置偏移——车辆行驶过程中，悬架随路面起伏不断跳动，传动轴两端的连接轴夹角、轴向距离都会持续变化，刚性连接根本无法适应这种动态位移，很容易出现轴件卡滞、传动断裂的问题，而万向节的铰接结构刚好可以在两轴存在夹角的状态下持续传递旋转扭矩，保证动力传输不中断。

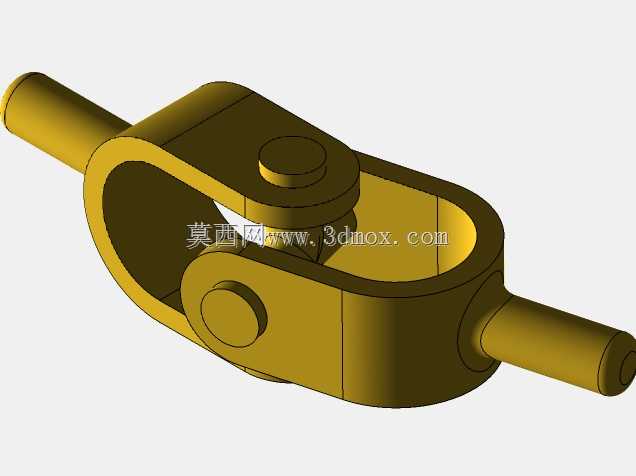

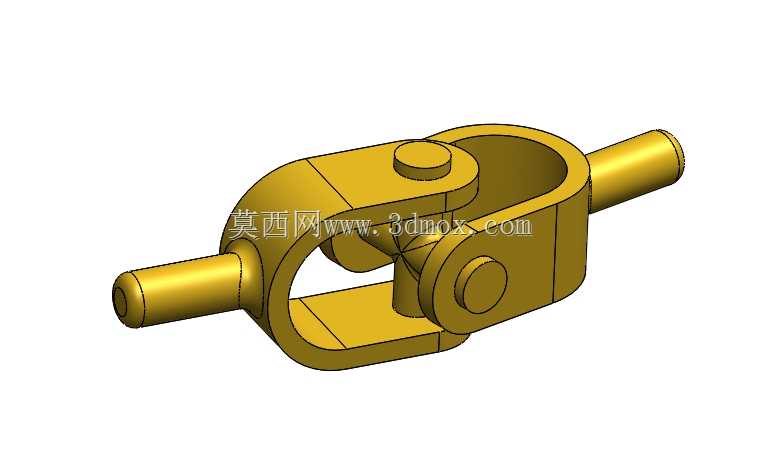

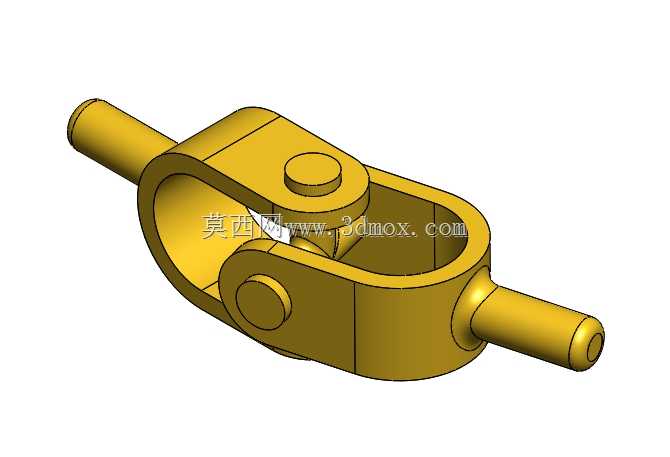

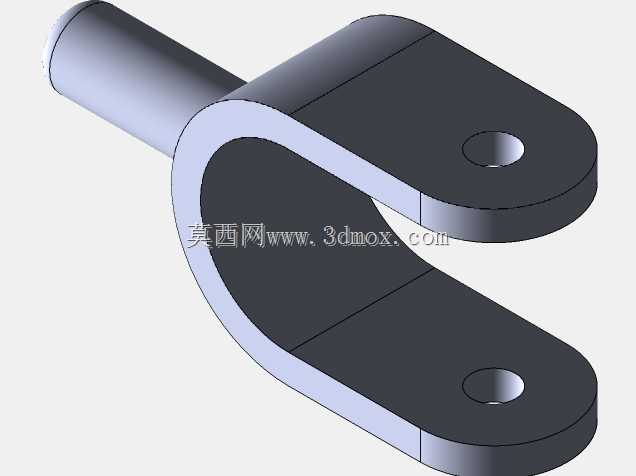

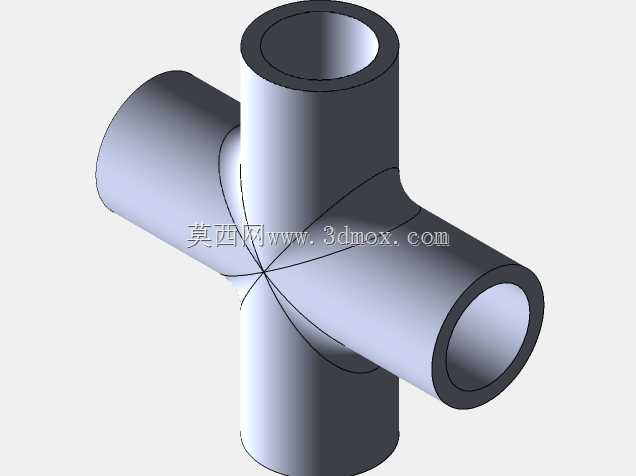

　　从结构设计逻辑来看，这个万向节采用的是最经典的十字轴铰接方案，两个叉形接头分别对接两端的轴杆，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，每个铰接位都预留了合理的转动间隙，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致转动卡滞。叉体部分采用一体化的U型槽结构，槽体的壁厚经过受力校核，在传递额定扭矩时不会出现叉臂张开变形的问题，十字轴的轴颈端面做了圆弧过渡处理，避免应力集中在轴颈根部，长期承受交变扭矩时不容易出现疲劳断裂。两端伸出的轴杆是标准的圆柱轴结构，轴端做了小倒角处理，方便装配时插入对接的法兰或者花键套内，轴杆的直径和叉体的连接位置做了加粗过渡，避免轴根位置应力集中断裂。

　　实际选型和安装时需要注意几个边界条件：首先是两轴的最大工作夹角不能超过设计允许值，这类普通十字轴万向节的单节夹角一般控制在15°到20°之间，夹角过大会导致传动效率骤降，同时十字轴轴颈的磨损速度会成倍提升；如果传动路径上的总偏移角度过大，通常会采用双万向节串联的布置方式，保证输入轴和输出轴的角速度一致，减少传动过程中的转速波动和附加冲击载荷。其次是安装时要保证两端叉头的对位精度，十字轴的四个轴颈要完全嵌入叉头的安装孔内，轴向定位要牢靠，避免工作过程中十字轴轴向窜动脱出。另外这个装配结构的整体径向尺寸要和传动轴周边的底盘部件预留足够的安全间隙，车辆在极限跳动、转向时，万向节不能和周边的车架、悬架部件、制动管路发生运动干涉。

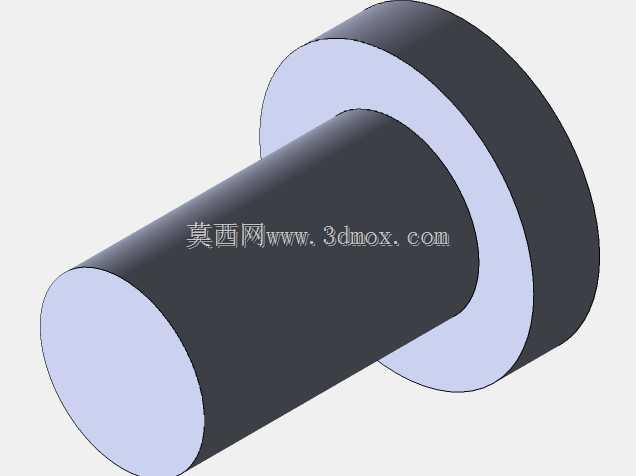

　　从建模的工程细节来看，整个装配体的配合关系完全按照实际生产的装配要求设置：十字轴轴颈和叉头孔之间是间隙配合，保证铰接转动的灵活性，叉体和轴杆之间是过盈配合加周向定位，保证扭矩传递时轴杆和叉体不会出现相对转动。所有的棱边都做了符合工艺要求的倒角或者圆角，没有尖锐的工艺死角，既方便后续的锻造、机加工工序，也能减少热处理过程中的应力集中问题。这类万向节除了汽车传动场景，在工业设备的长距离传动轴系、工程机械的动力传输机构、农业机械的传动系统中也有广泛应用，只要是两轴存在动态夹角、需要持续传递旋转扭矩的场景，都可以参考这类结构做适配性调整，调整时主要根据传递的额定扭矩、最大工作转速、允许的安装夹角来修改叉体的壁厚、十字轴的轴颈直径、轴杆的连接尺寸，保证结构强度和实际工况匹配。日常维护场景中，这类万向节的铰接位置通常会预留润滑注油通道，定期加注润滑脂可以减少轴颈和衬套之间的磨损，大幅提升部件的使用寿命，建模时也可以根据实际需求补充注油嘴、密封防尘圈等细节结构，让装配模型更贴近实际生产的成品状态。
