金属板材焊接定位工装夹具结构

　　在钣金结构件的批量焊接加工场景中，板材拼接的对位精度直接决定了后续焊缝成型质量与整体构件的形位公差，这类长条形金属板材对接焊接作业中，常规的手工划线对位、临时点焊固定的操作方式，不仅需要耗费大量的辅助对位时间，还容易因为焊接过程中的热应力释放导致板材移位，出现焊后错边、角度偏差、拼接缝隙不均等问题，后续校正需要额外投入大量打磨、校形的工时，严重影响批量加工的效率与成品一致性。这款焊接定位工装正是针对这类长直金属板材的拼接焊接需求设计，核心作用是在焊接作业全程为待焊板材提供稳定的定位基准与压紧约束，消除人工对位的误差波动，同时限制焊接热变形带来的板材位移，保证拼接焊缝的直线度与板材对接的平面度要求。从结构设计来看，

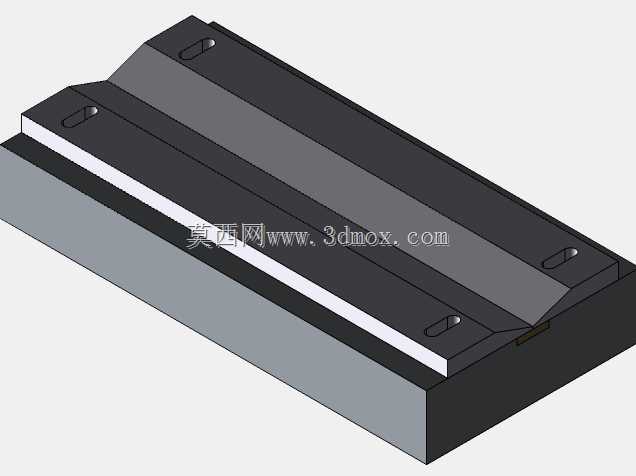

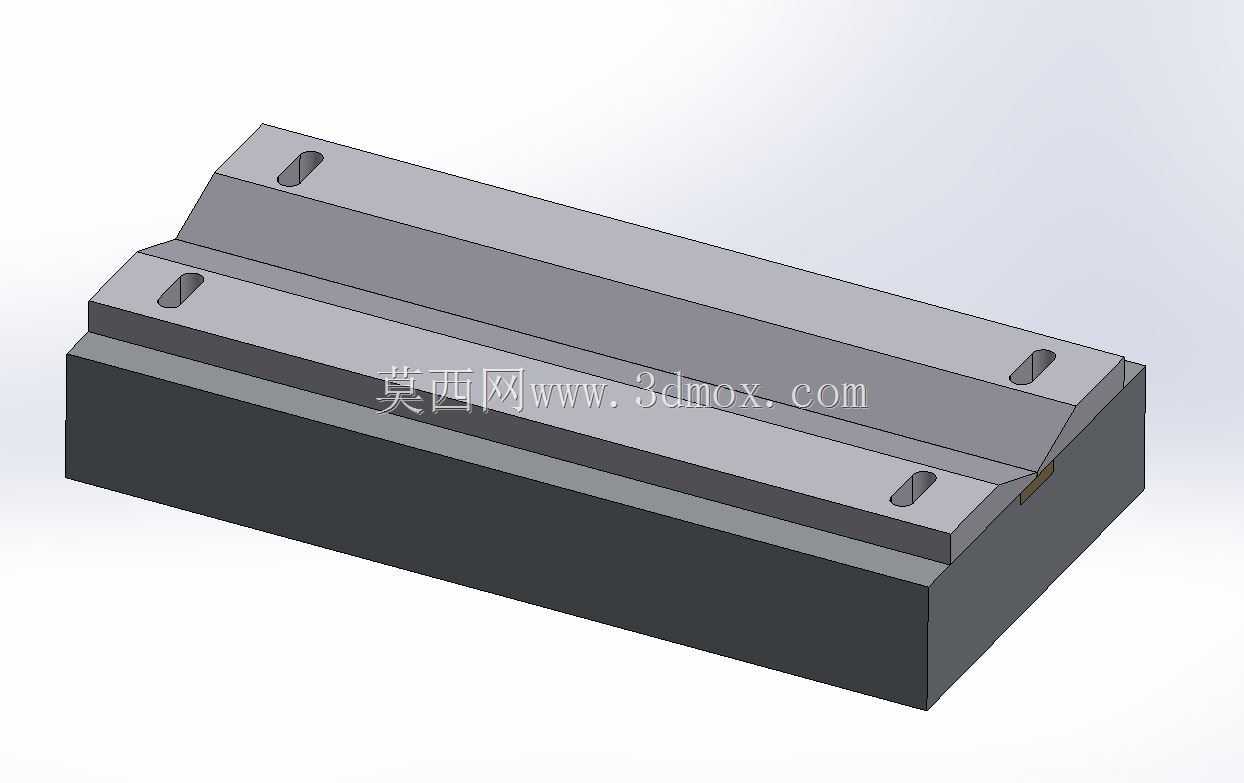

　　工装主体采用分层式的长条形基座结构，底部为厚重的实心支撑底座，整体重量集中在下部，能够在焊接作业台面上提供足够的放置稳定性，无需额外的地脚固定即可抵抗焊接过程中的常规外力扰动，底座的上表面经过精密铣削加工，作为整个工装的基准安装面，平面度公差控制在合理范围内，为上层定位组件提供统一的装配基准。上层定位组件设置有两组平行的定位凸台结构，凸台的内侧立面为定位基准面，待焊接的两块金属板材可以分别抵靠在对应的基准面上，快速完成拼接位置的对位，不需要反复测量调整板材的相对位置，操作人员只需要将板材边缘对齐基准面推紧，即可保证拼接缝隙均匀一致，大幅缩短焊前准备的辅助时间。凸台上均匀分布有多个沉头安装孔，这些孔位用于安装快速压紧件，

　　在板材对位完成后，可以通过配套的压紧螺栓或者快速夹钳将板材牢牢压合在基准面上，避免焊接过程中板材因为热胀冷缩出现翘起或者移位，沉头孔的设计能够保证压紧件安装后不会突出凸台表面，不会对板材的取放造成干涉，也不会在焊接作业时与焊枪路径产生碰撞。工装的两端做了斜角避让处理，在板材拼接的端部焊缝位置预留了足够的焊枪操作空间，不会因为工装结构遮挡导致端部焊缝无法连续施焊，减少后续补焊的工作量。从安装边界与适配性来看，这款工装的整体长度适配常规规格的长条形金属板材焊接，宽度方向的定位间距可以根据待焊板材的厚度通过更换不同厚度的调整垫片进行微调，能够适配一定厚度范围内的不同板材焊接需求，不需要针对每一种板材厚度单独制作工装，提升了工装的复用率。

　　在实际生产使用中，这类工装可以直接放置在常规的焊接工作台上使用，底部不需要做特殊的安装固定，针对小批量多批次的板材焊接作业，可以快速转场到不同的作业工位，适配柔性化的生产排布。设计过程中充分考虑了焊接作业的恶劣工况，整体结构没有复杂的薄壁或者易积渣的凹槽结构，焊接过程中产生的焊渣飞溅不容易在工装表面堆积，日常清理只需要简单刷除即可，不会因为焊渣堆积影响定位基准面的精度，厚重的主体结构也具备足够的抗热变形能力，长期在焊接高温环境下使用不会出现基准面变形失准的问题，能够长时间保持定位精度稳定。不同于通用的万能焊接平台，这款专用定位工装针对长直板材拼接的场景做了专门的结构优化，对位操作不需要操作人员具备熟练的划线对位经验，新入职的操作人员经过简单讲解即可快速完成板材装夹定位，能够有效降低焊接作业对操作人员技能水平的依赖，同时稳定的定位约束能够让焊缝质量保持高度一致，减少因为对位不准导致的焊接缺陷，降低焊后校正与返修的工时占比，在钣金加工、钢结构构件预制、机箱机柜焊接生产等场景中都能发挥明显的效率提升作用。
