飞利浦欧规墙插式手机充电器结构设计

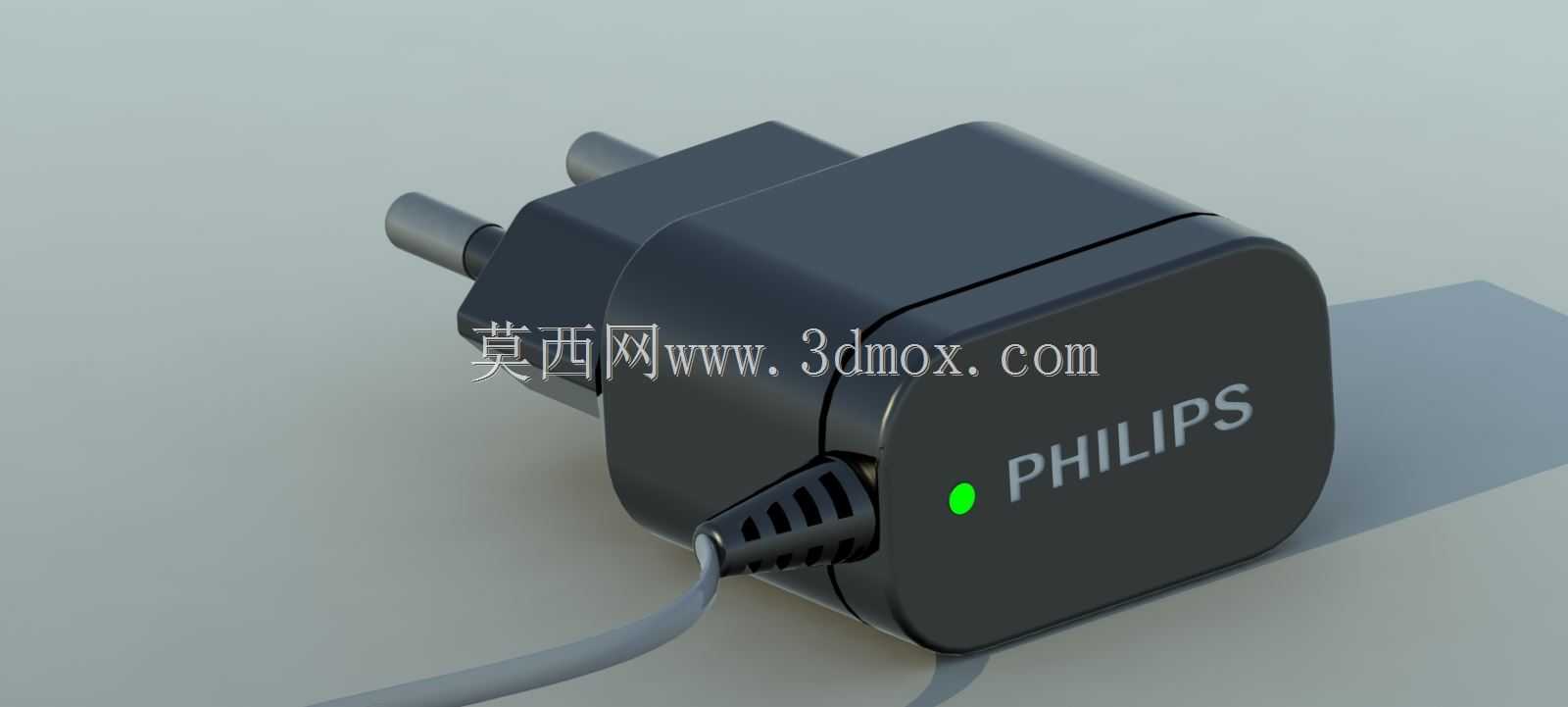

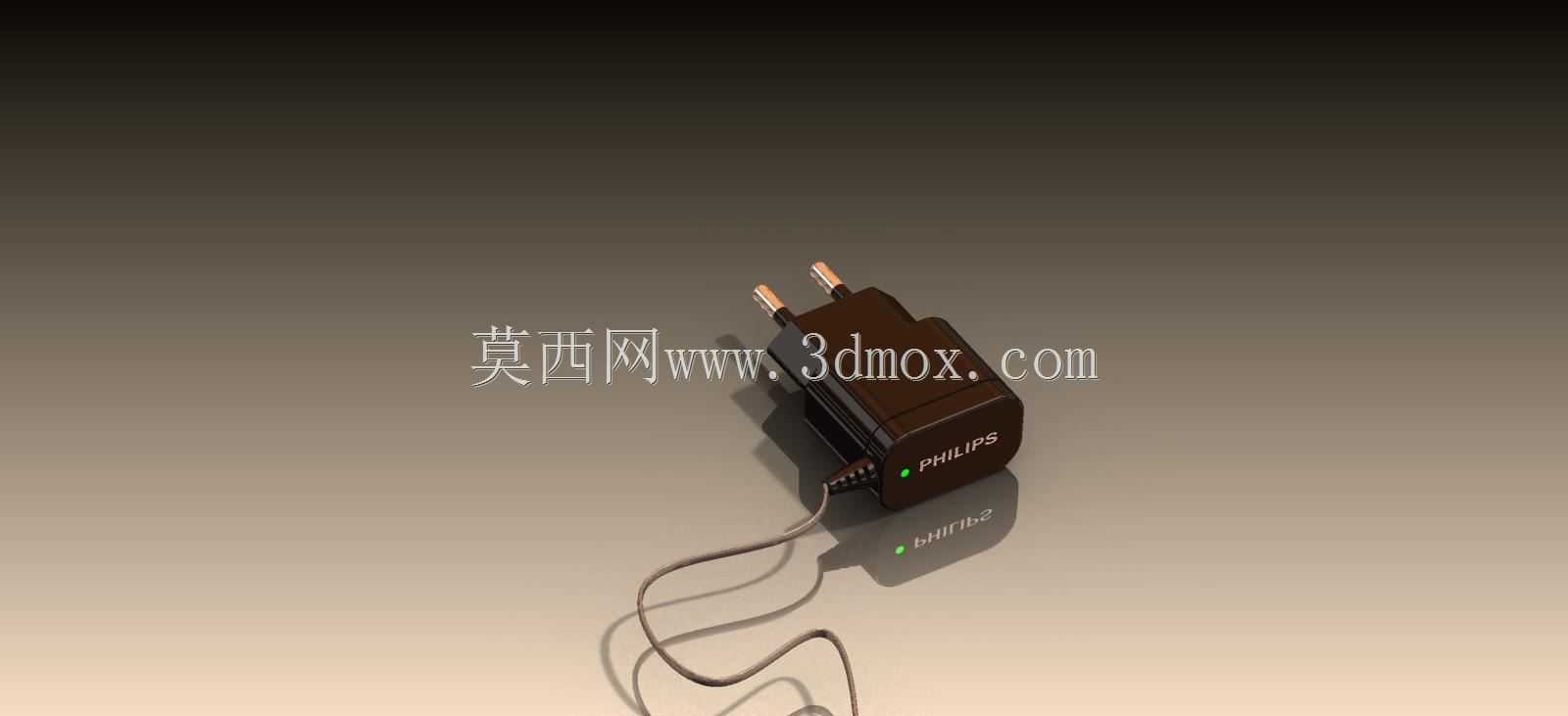

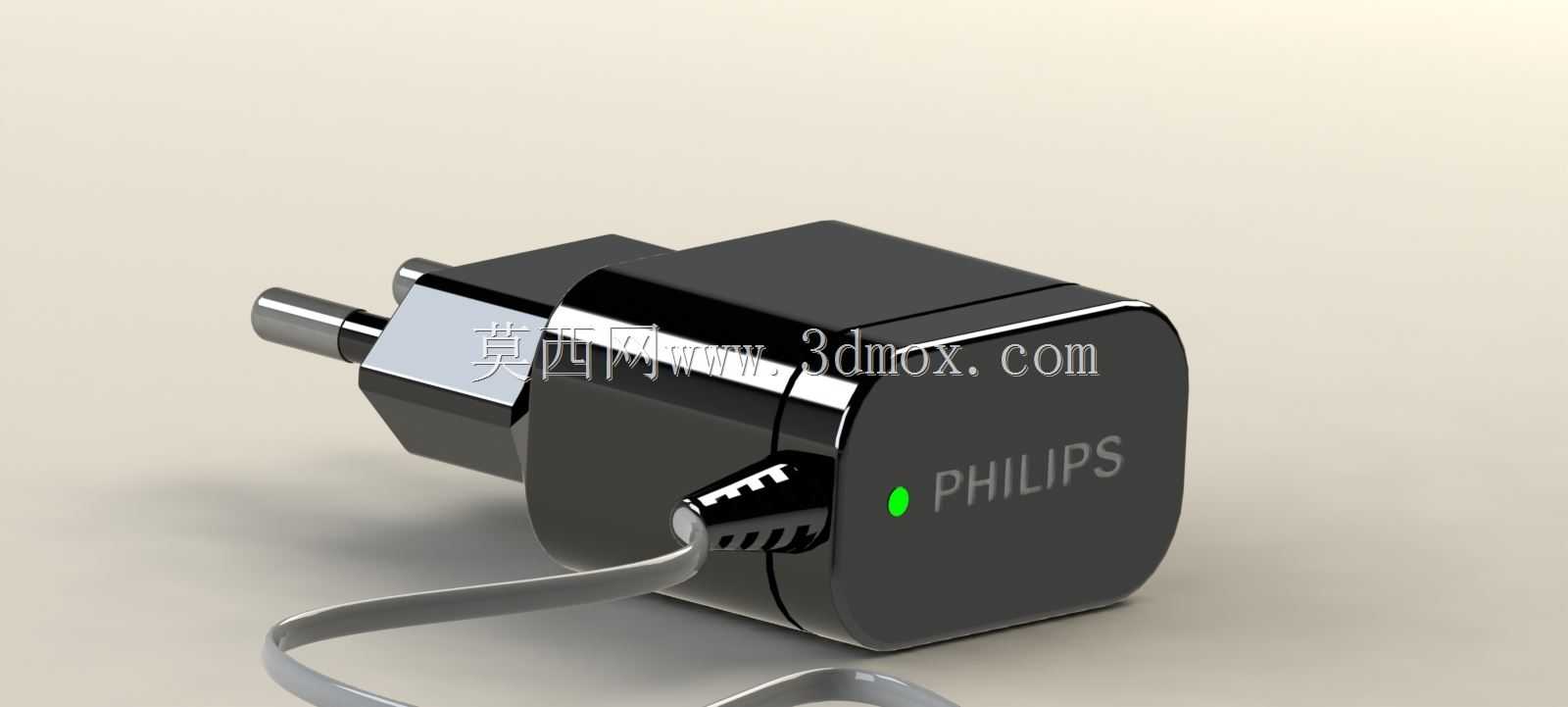

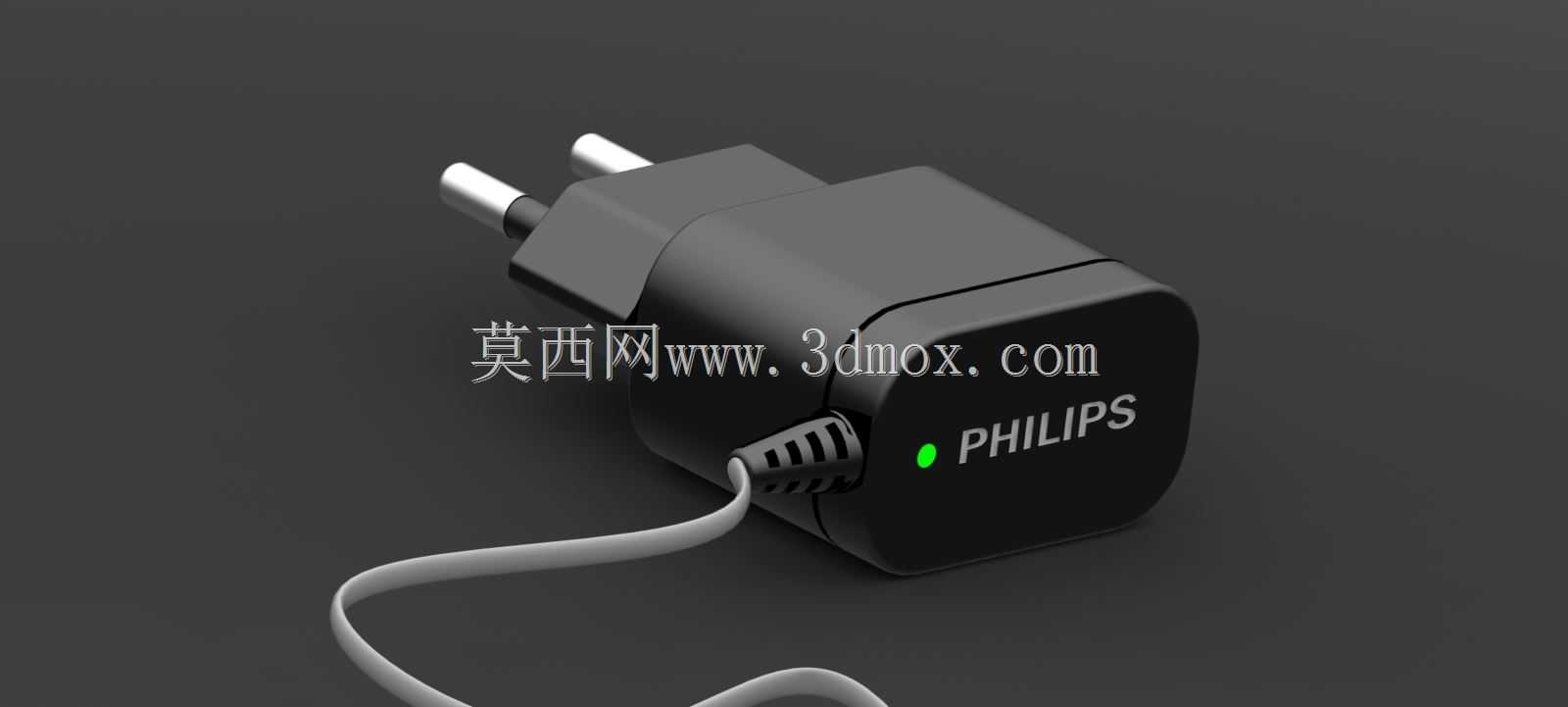

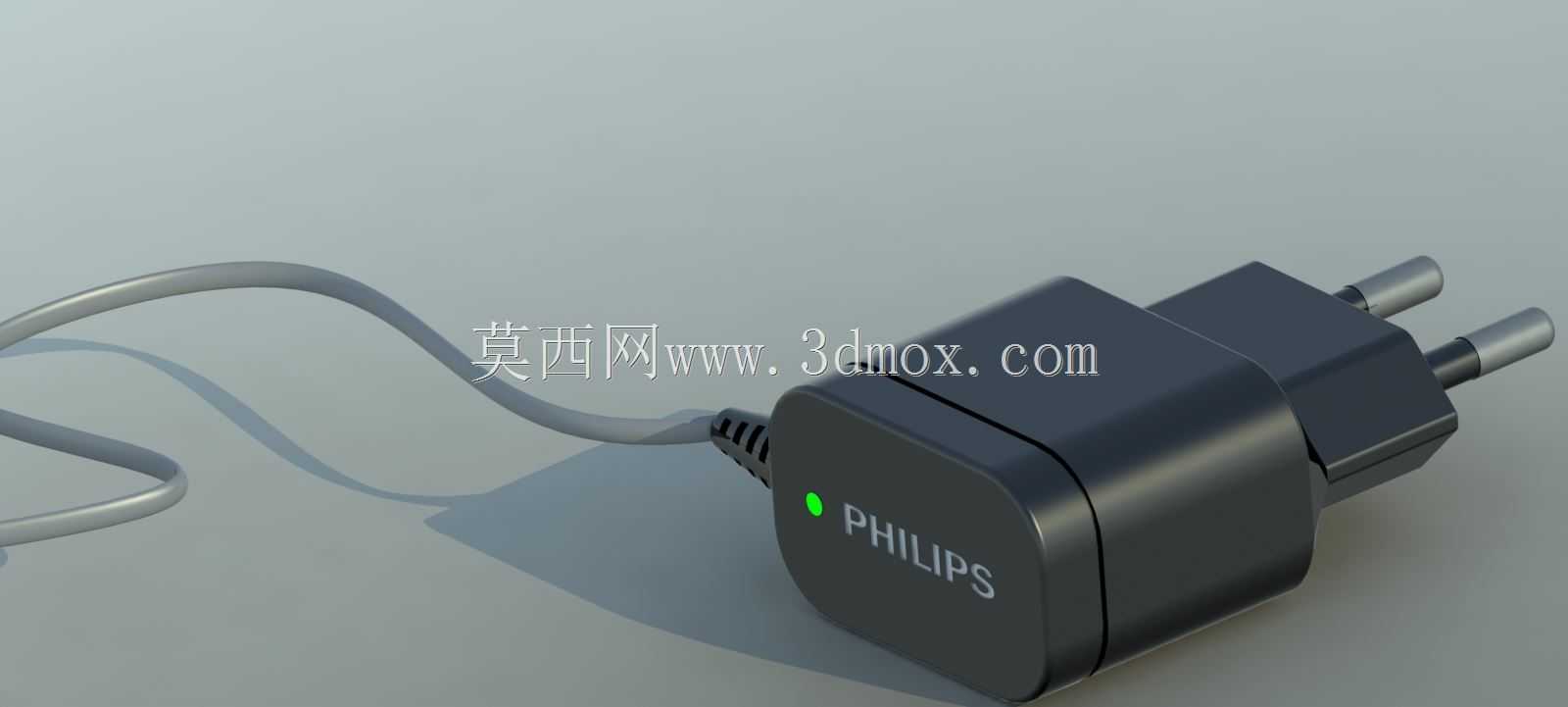

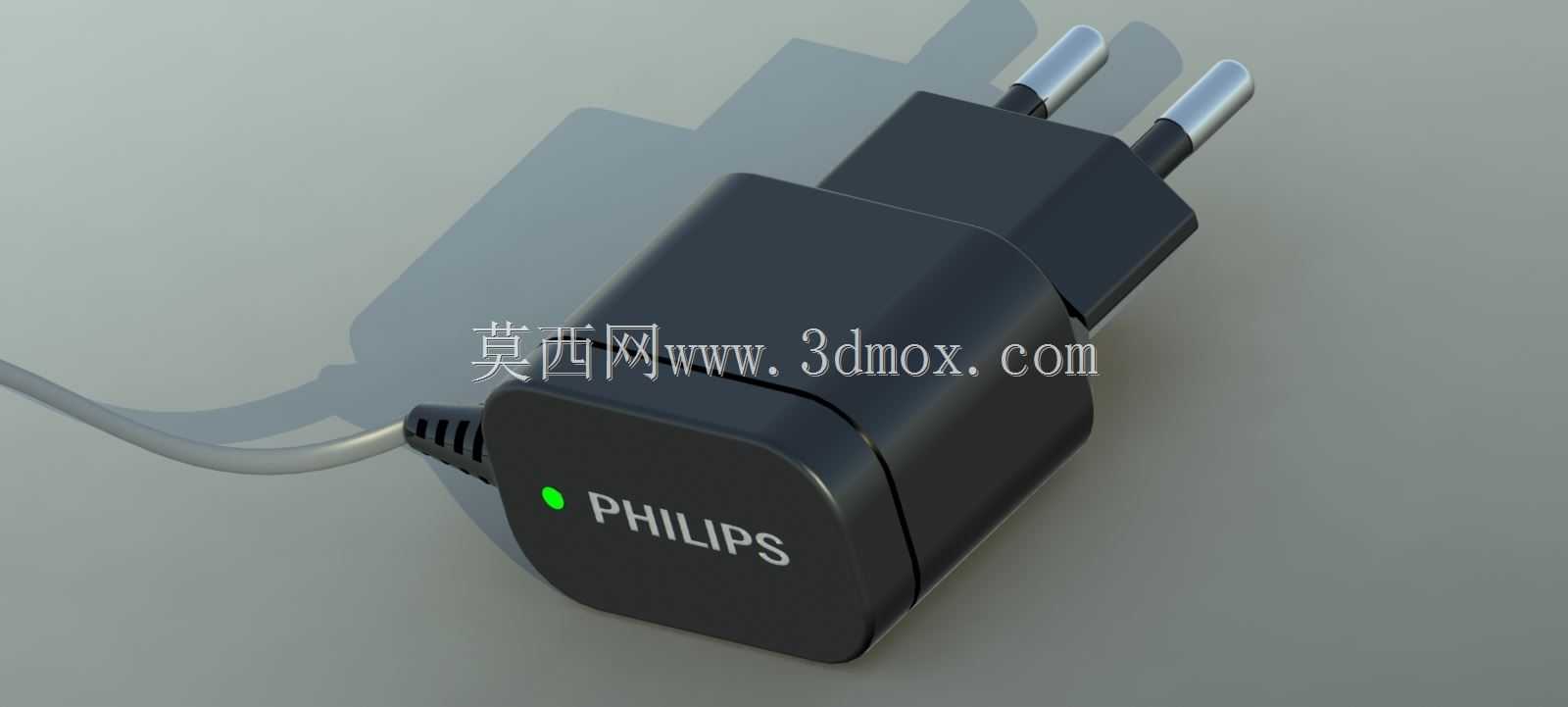

　　这款墙插式充电适配器的三维结构，针对民用消费电子的日常补能场景做了全维度的结构适配，日常使用中可直接插入墙面86型、120型标准电源插座，无需额外延长线缆，为手机、蓝牙耳机、小型数码外设提供稳定的低压直流供电输出。从实际使用的边界条件出发，设计阶段首先锁定了插脚的突出长度与壳体贴合墙面的间隙控制，欧规双圆柱插脚的同轴度公差控制在0.1mm以内，插入插座后壳体背面与墙面的预留间隙控制在1.5mm，既避免墙面不平整导致的插合松动，也不会因为间隙过大造成插脚受力弯折的风险。壳体采用上下扣合的超声焊接结构，分型线设置在壳体侧方的圆角过渡位置，日常握持插拔时不会接触到分型缝带来的硌手感，同时超声线的截面设计为三角形尖边结构，

　　焊接后熔胶填充均匀，壳体接缝的缝隙控制在0.05mm以内，可满足日常使用中防泼溅、防尘的基本防护要求。出线位置做了多级防弯折的应力释放结构，线缆根部的橡胶护套设计了3圈环形凹槽，弯折时应力会分散在凹槽的过渡位置，避免线缆根部反复弯折导致的铜芯断裂，实际测试中可承受超过10000次180度弯折无内部线芯损伤。壳体表面做了细晒纹的表面处理，既避免亮面材质容易残留指纹的问题，也能提升插拔时的握持摩擦力，插拔施力时不会打滑。内部结构的排布上，将高压整流元件、变压器、低压输出端沿插脚到出线口的方向依次排布，高压区域与低压区域之间设置了绝缘隔离筋，满足安规要求的电气间隙与爬电距离，同时内部元件的固定采用壳体定位筋加卡扣的方式，无需额外打胶固定，

　　装配工序更简单，后期维修拆解也更方便。指示灯的位置设置在壳体朝向使用者的侧下方，插入插座通电后发出柔和的绿光指示，光线不会直射眼睛造成眩光，同时导光柱与壳体的配合采用过盈压装，缝隙均匀无漏光问题。整体外形做了大圆角的弧面过渡，没有尖锐的棱角，日常携带放在包内也不会刮蹭其他物品，整体的外形尺寸控制在边长35mm左右的立方块范畴，插入墙面插座后不会遮挡相邻的插座插孔，多设备同时使用时不会产生空间干涉。插脚的材质选用了铜镀镍的工艺，导电性能良好同时具备优秀的抗氧化能力，长期插拔使用也不会出现接触不良的问题，插脚与内部高压线路板的连接采用铆接结构，相比焊接结构的抗震动、抗拉扯性能更优，日常插拔的受力不会传递到线路板的焊盘上，

　　避免焊盘脱落导致的接触失效。壳体的材质选用阻燃PC材质，可满足UL94-V0的阻燃等级要求，内部元件出现异常过热时壳体不会出现自燃的风险，使用安全性更有保障。在结构细节的处理上，壳体内部针对重量较大的变压器元件设置了独立的定位卡槽，同时在卡槽位置设计了缓冲筋位，产品从桌面高度意外跌落时，缓冲筋可吸收大部分冲击能量，避免变压器移位导致的内部元件短路。输出端的线缆采用标准的USB-A接口出线设计，可适配绝大多数消费电子的充电线材，通用性更强。
