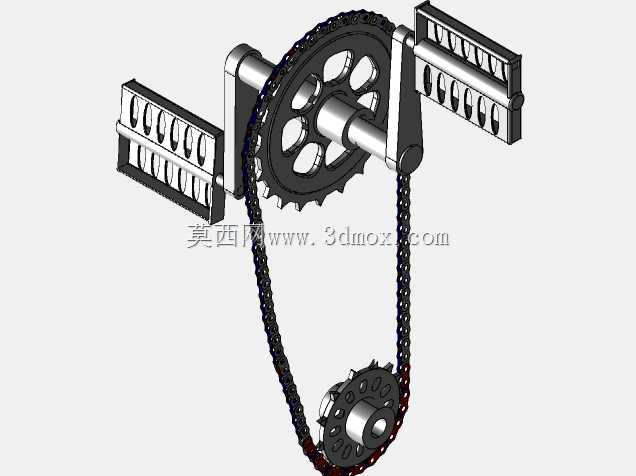

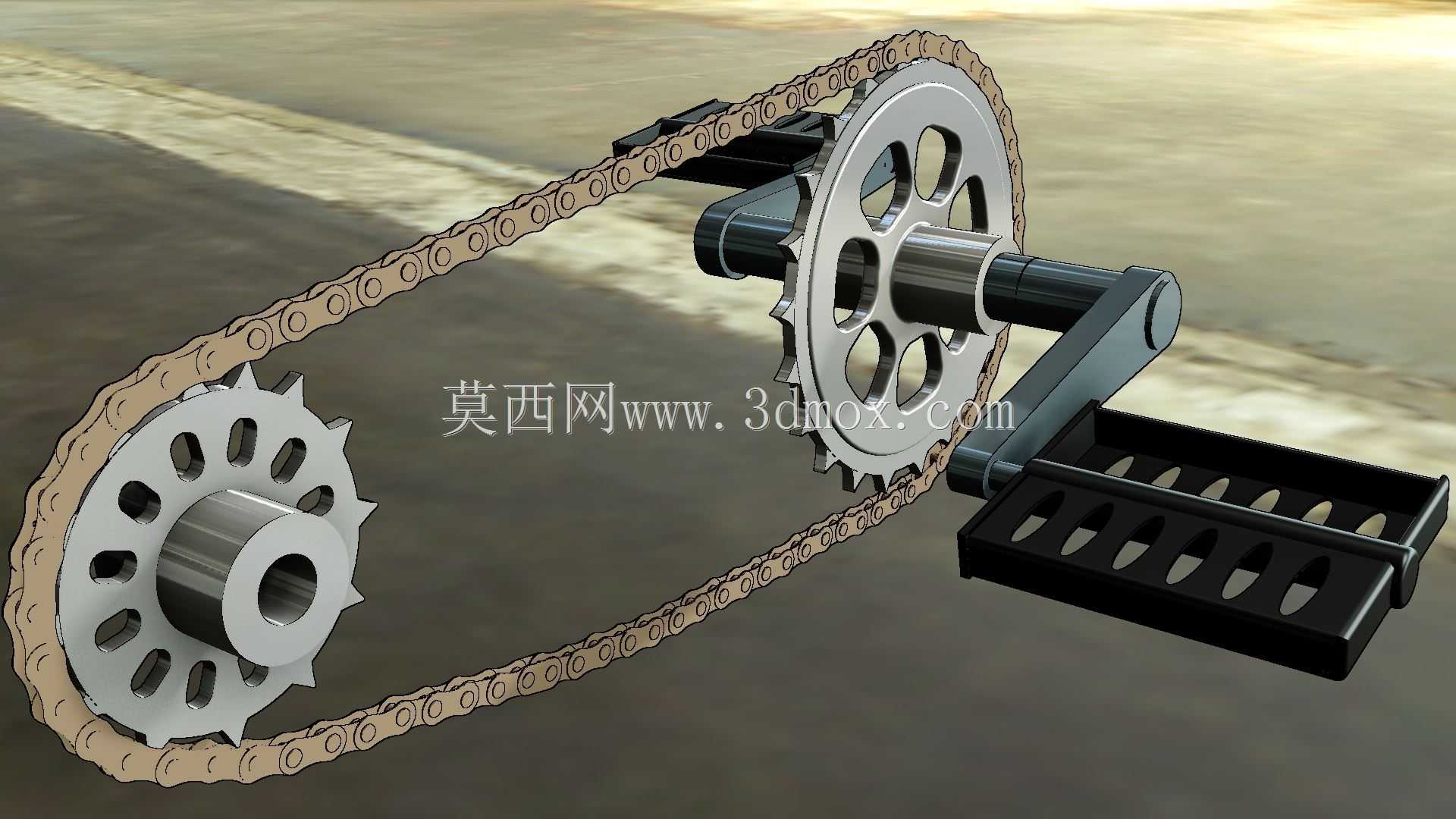

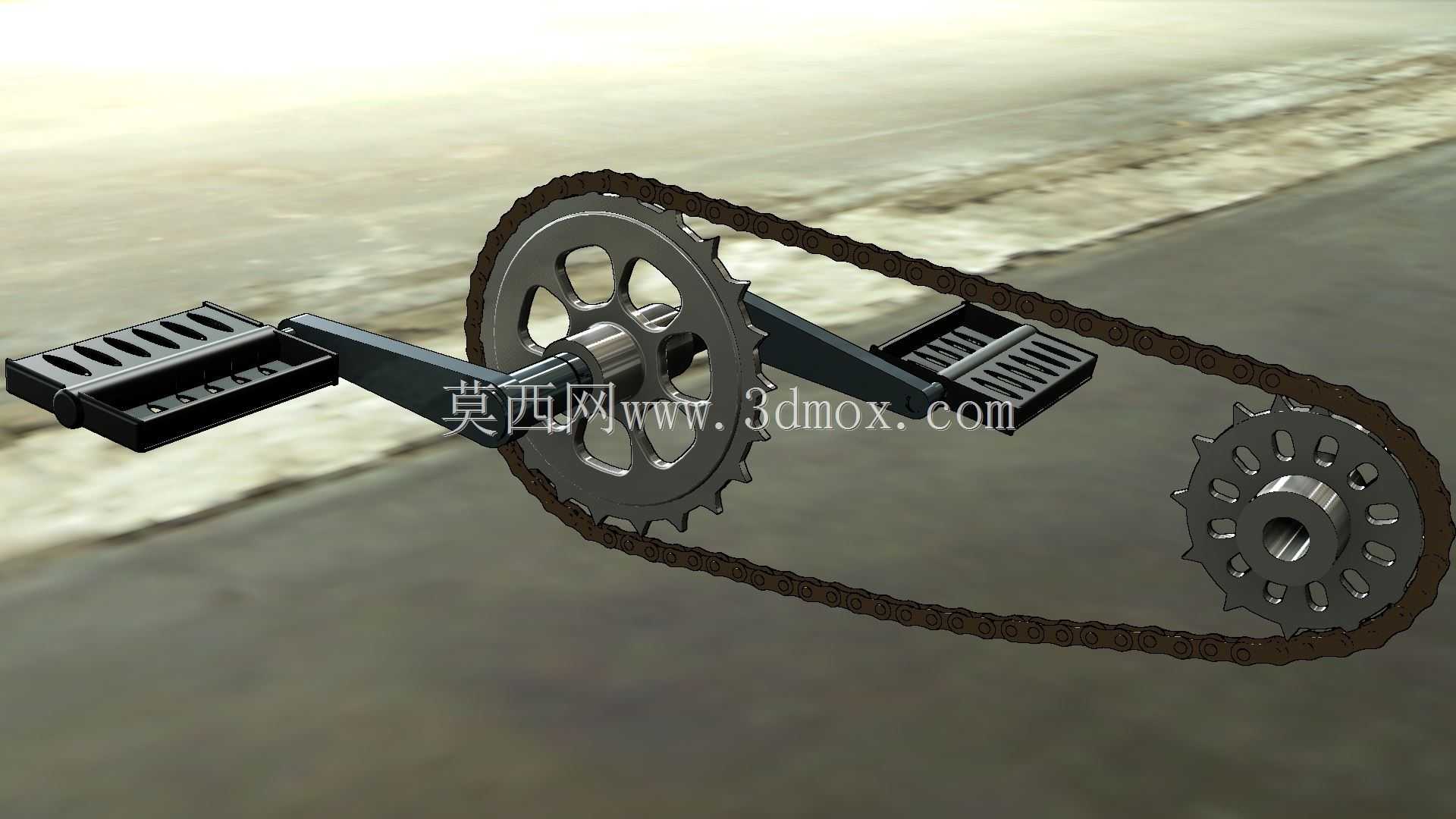

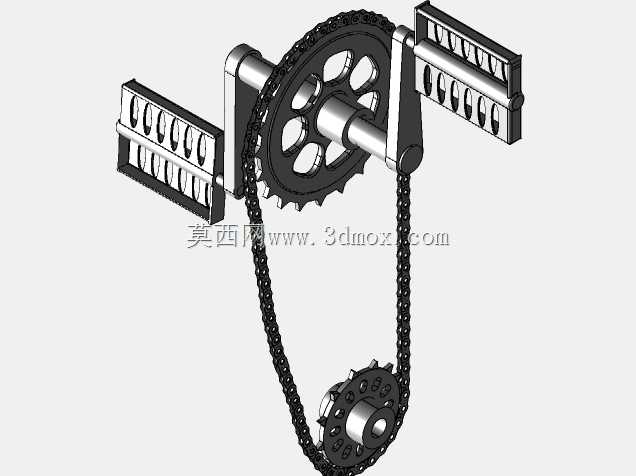

实心结构带踏板链轮链条传动组件

　　这套带踏板的链条传动组件，核心采用实心轴搭配单排滚子链与冲压成型链轮的结构，常见于人力驱动类输送设备、小型代步机具、轻工生产线的手动进给工位，也可作为非标自动化设备中手动调试段的动力输入单元，在需要人工介入完成间歇动力输入、小负载步进输送的场景下适配性极强。从实际使用场景来看，这类结构不需要额外配置动力源，操作人员踩踏踏板即可通过曲柄带动链轮转动，进而通过链条将扭矩传递至从动端，完成物料输送、工位调整或者机构驱动的动作，在无供电的野外作业场景、需要人工精准控制进给量的装配工位，以及低成本小型设备的动力段设计中，这类结构的可靠性远高于摩擦轮、皮带传动的手动结构，不会出现打滑丢转的问题，传动比稳定，能保证每次踩踏的输入行程对应固定的输出位移。

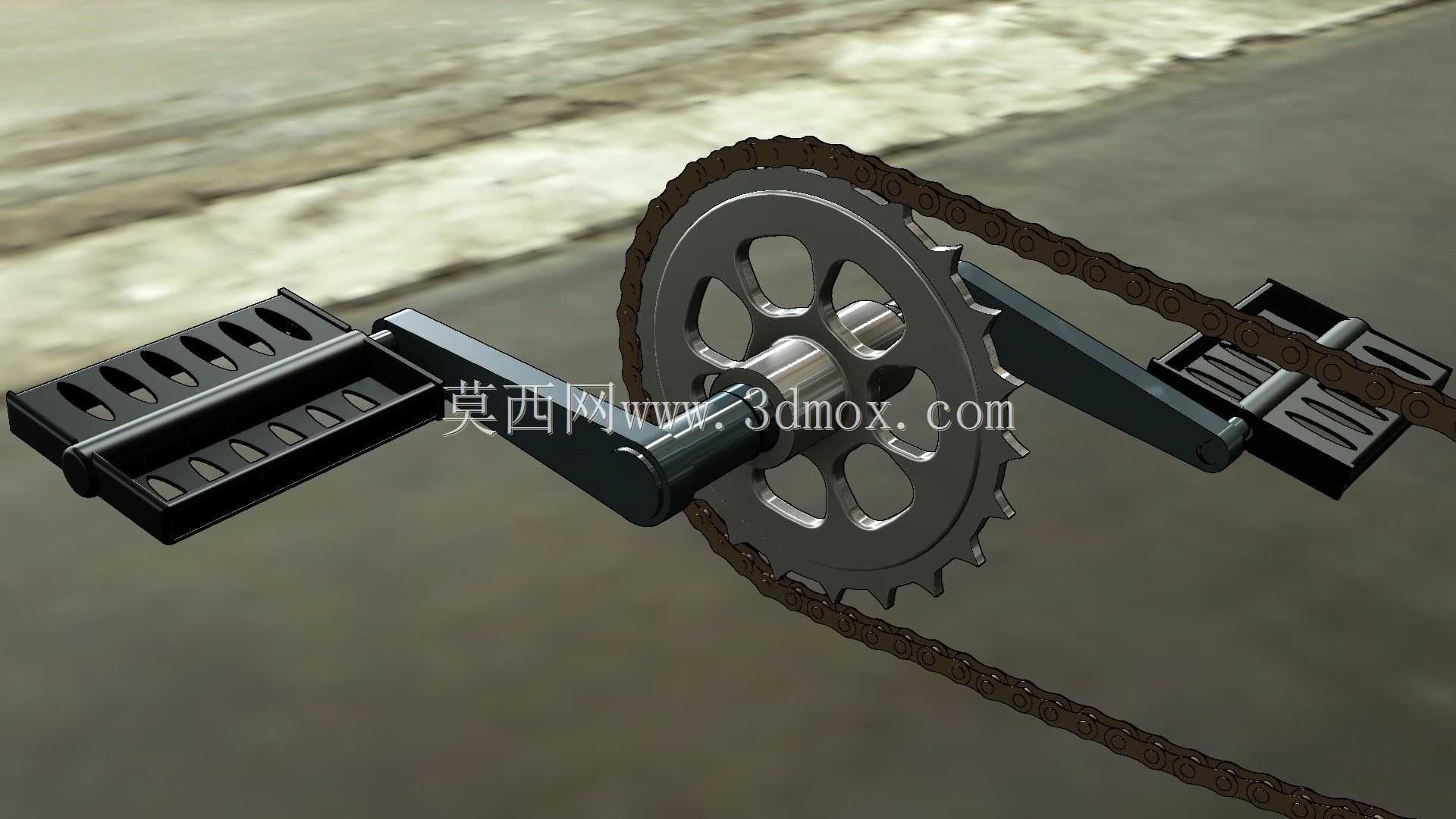

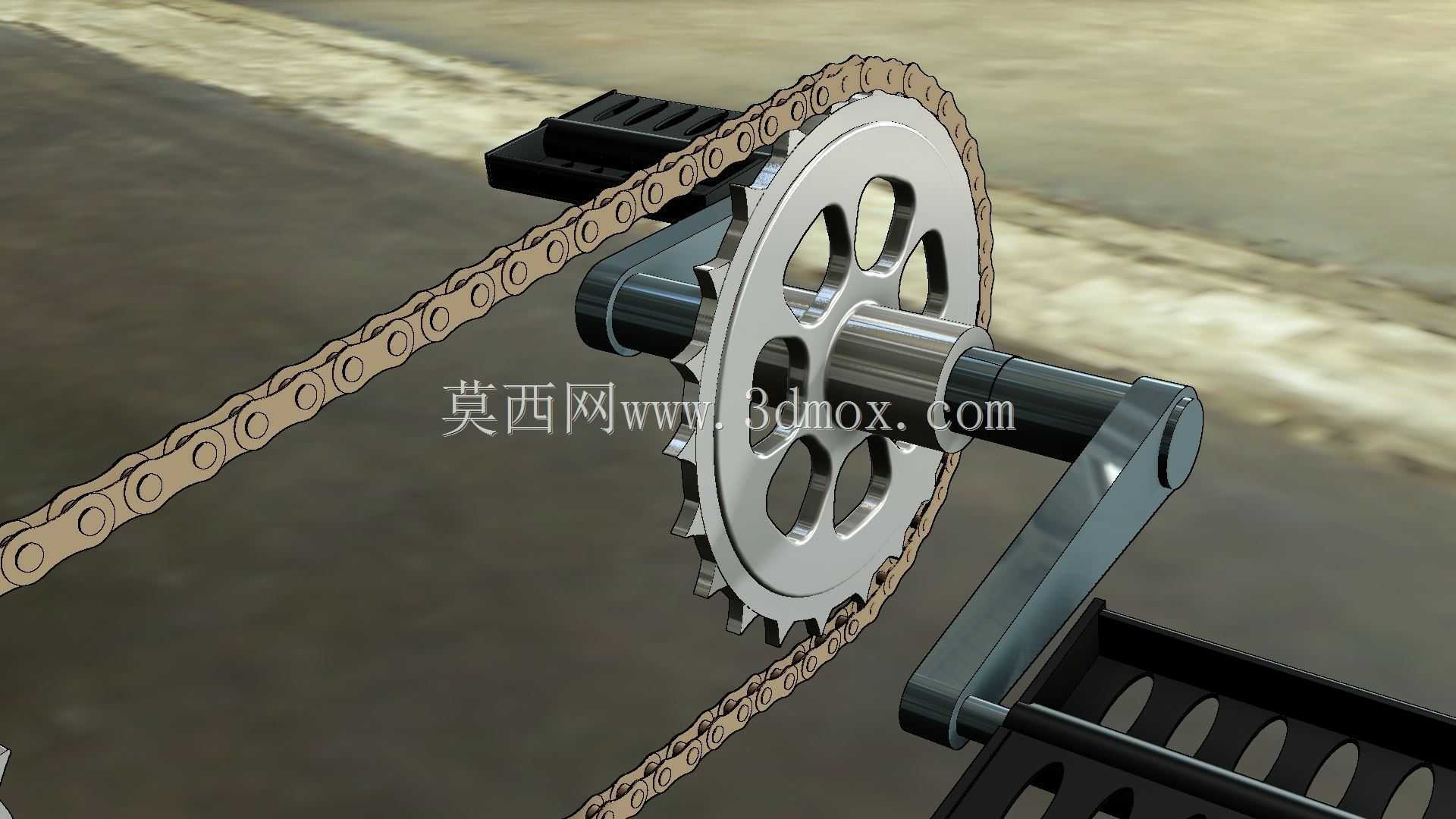

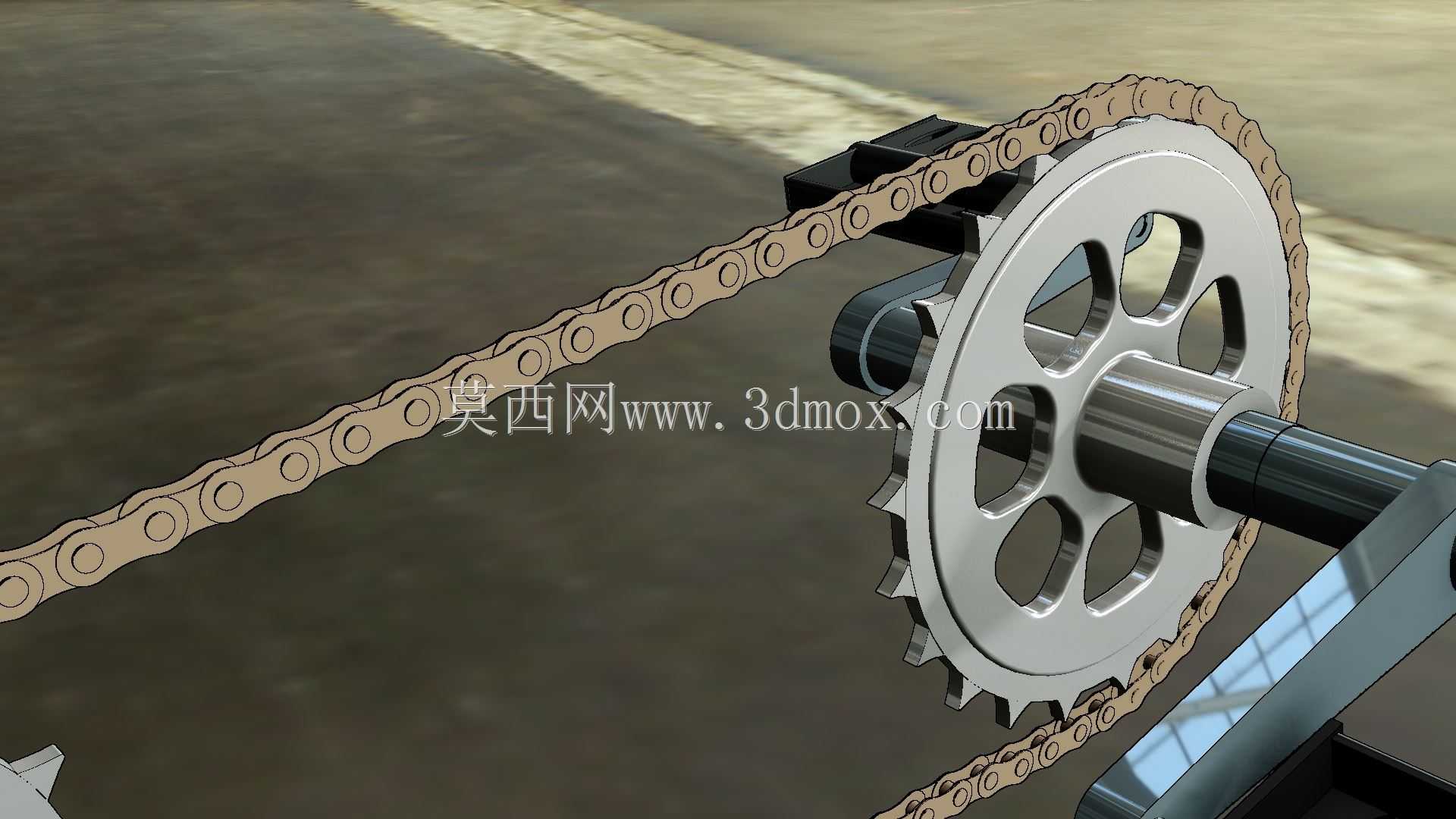

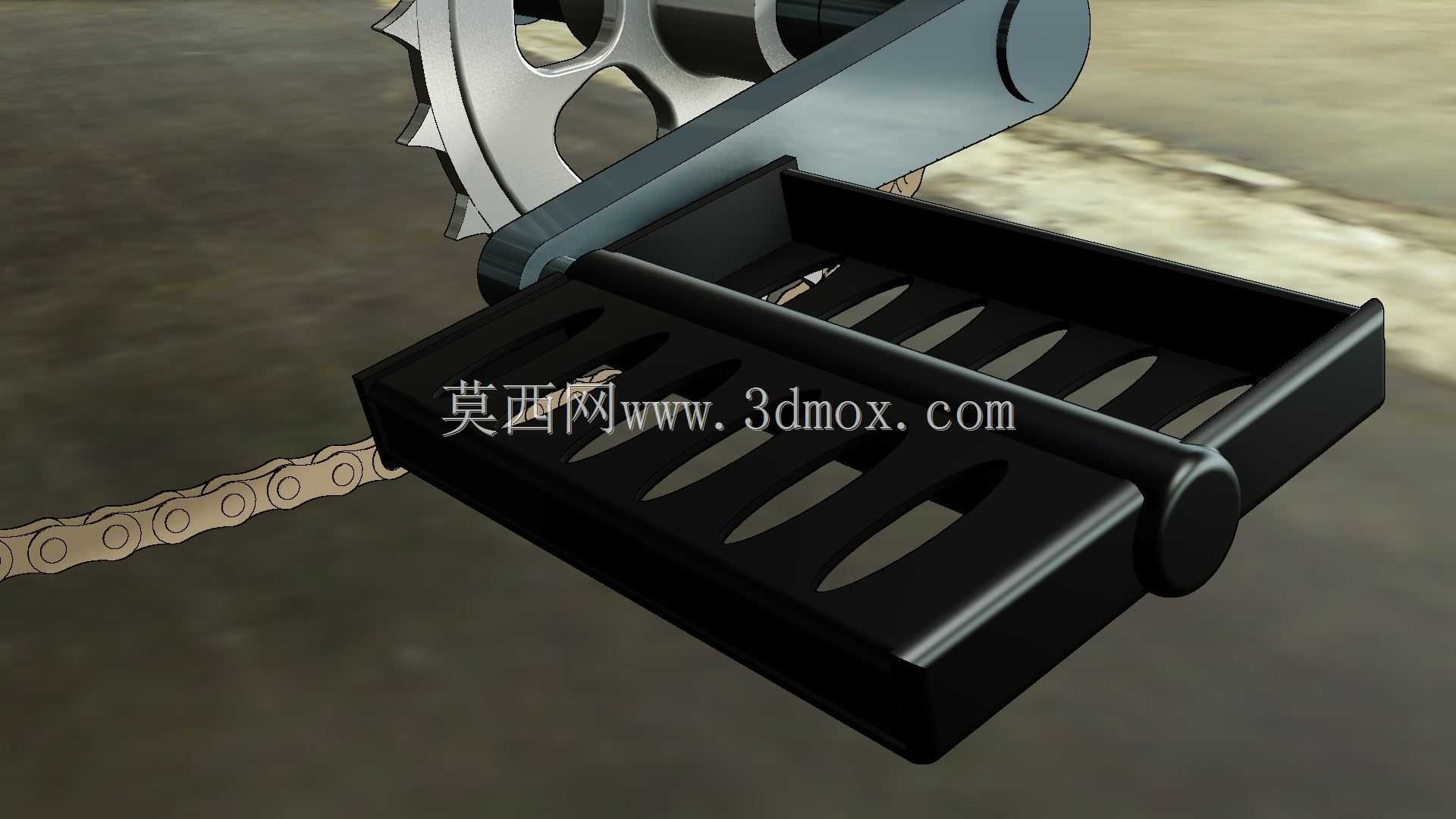

　　设计层面上，这套结构的链轮采用了五辐式镂空减重设计，在保证轮齿强度、满足与链条啮合精度的前提下，尽可能降低了转动惯量，踩踏时的启动阻力更小，长时间操作的疲劳度更低；链轮与转轴之间采用平键周向定位，轴端加装轴用挡圈完成轴向限位，避免链轮在运转过程中出现轴向窜动导致链条脱啮。踏板组件直接与曲柄过盈配合加销钉锁止，踩踏面做了防滑齿结构，即便操作人员鞋底沾有油污、水渍，也能保证踩踏时不打滑，曲柄的回转半径经过匹配设计，既保证了踩踏时的力臂长度足够，降低操作力度，又不会因为回转半径过大导致踏板运动轨迹超出设备安装边界，避免干涉周边的机架或者防护结构。

　　从安装边界来看，这套传动组件的主动轴两端预留了标准轴承安装位，可直接适配常用的深沟球轴承，安装时只需要在机架上加工对应同轴度的轴承座孔，即可完成主动端的固定；链条的张紧可以通过调整从动轴的安装位置实现，不需要额外加装张紧轮，整体结构的横向安装尺寸仅覆盖链轮直径加踏板回转的横向余量，纵向尺寸则根据链条的布置长度灵活调整，适配不同中心距的传动需求。实心轴的设计让整个组件的抗扭能力更强，即便出现瞬时过载踩踏，也不会出现轴体弯折、键槽崩裂的问题，相比空心轴结构，在小尺寸传动场景下的抗冲击性能更优，日常维护只需要定期给链条加注润滑脂、检查链轮轮齿的磨损量即可，维护成本极低。

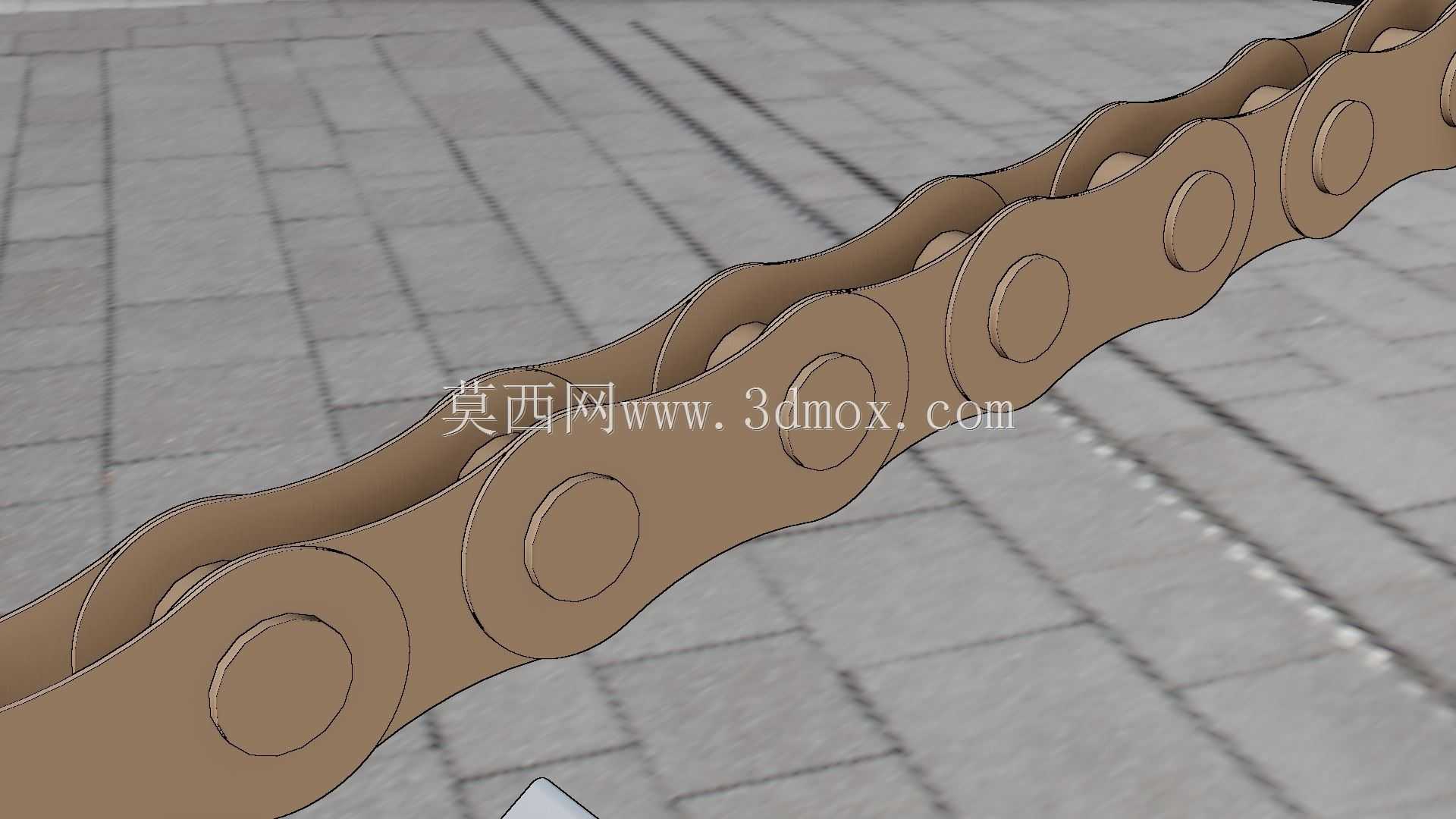

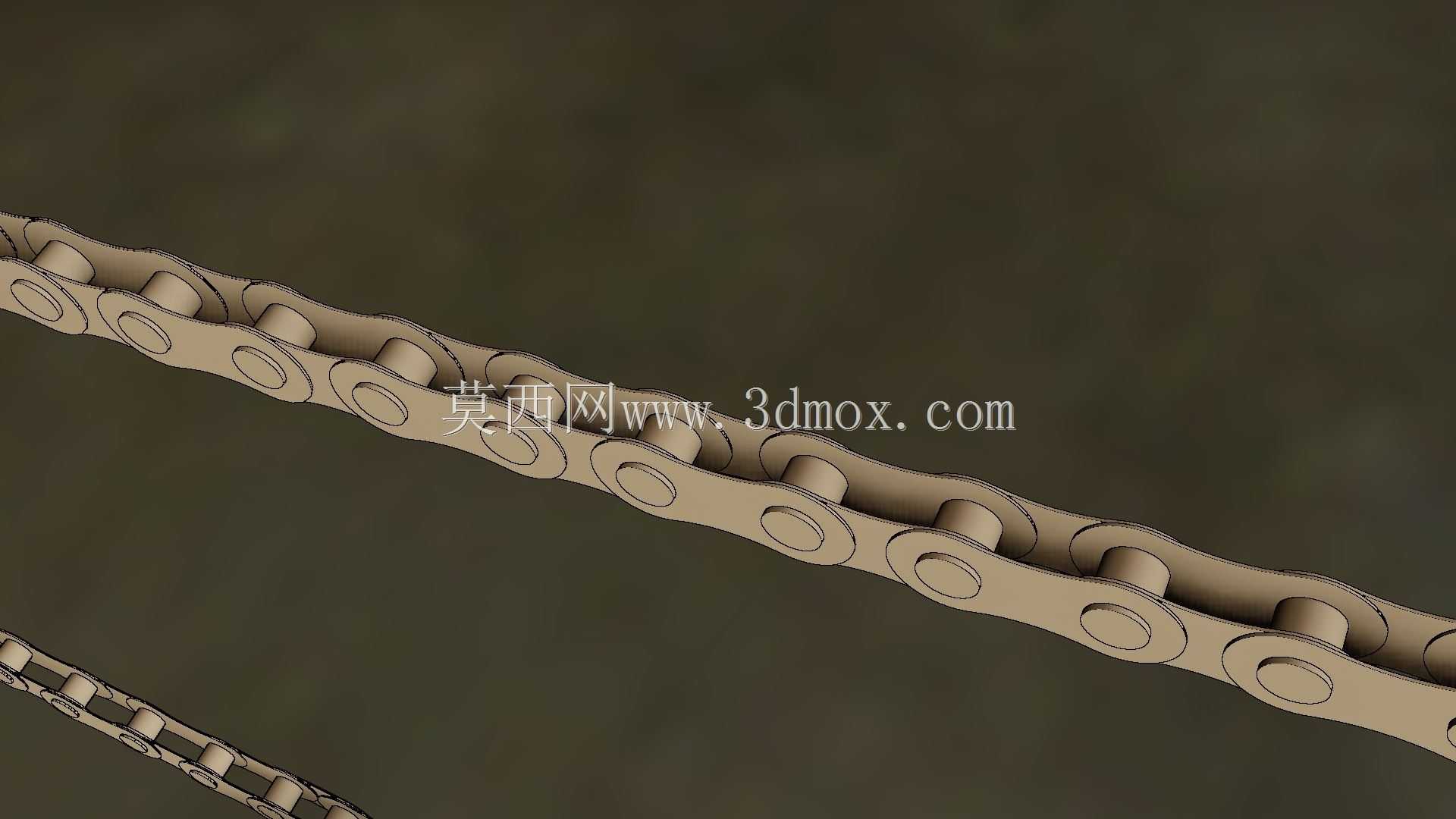

　　实际选型应用时，需要注意链轮的齿数匹配，这套结构的主动链轮齿数经过优化，避免了链条节距的多边形效应带来的传动波动，踩踏时的动力输出更平顺，不会出现明显的顿挫感；链条采用标准节距的工业滚子链，备件采购方便，出现磨损后可以直接替换同规格标准件，不需要定制非标配件。在轻工生产线的手动进料工位，这类结构可以直接连接输送辊筒，操作人员踩踏踏板即可控制输送线的步进送料，送料距离可以通过踩踏的角度灵活控制，比电动控制的点动模式更符合人工操作的直觉，调试阶段的操作效率更高；在小型人力作业机具上，这套结构可以直接作为行走驱动单元，搭配从动轮即可完成整机的移动驱动，结构简单故障率低，适合在复杂工况下长期使用。
