转向连杆枢轴支撑惰轮臂结构

　　在商用车转向系统、小型工程机械操纵连杆机构的布局中，惰轮臂是承担转向连杆枢轴支撑、平衡拉杆受力的核心构件，这类部件常布置在车架纵梁内侧、转向器输出端与转向轮拉杆的中间衔接位置，用来抵消转向横拉杆往复运动时产生的侧向弯矩，避免拉杆因悬臂受力出现变形、卡滞，直接影响转向操作的平顺性与回正精度。

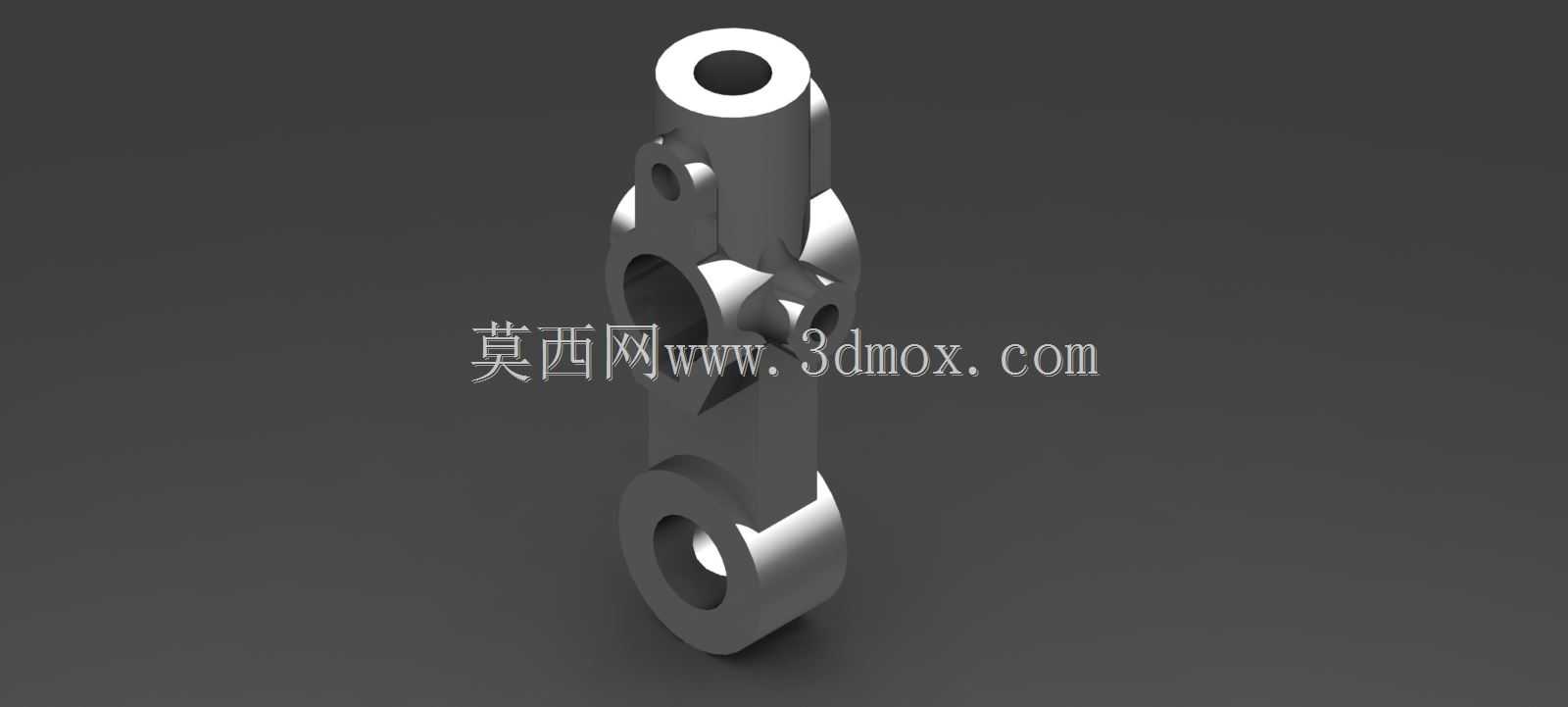

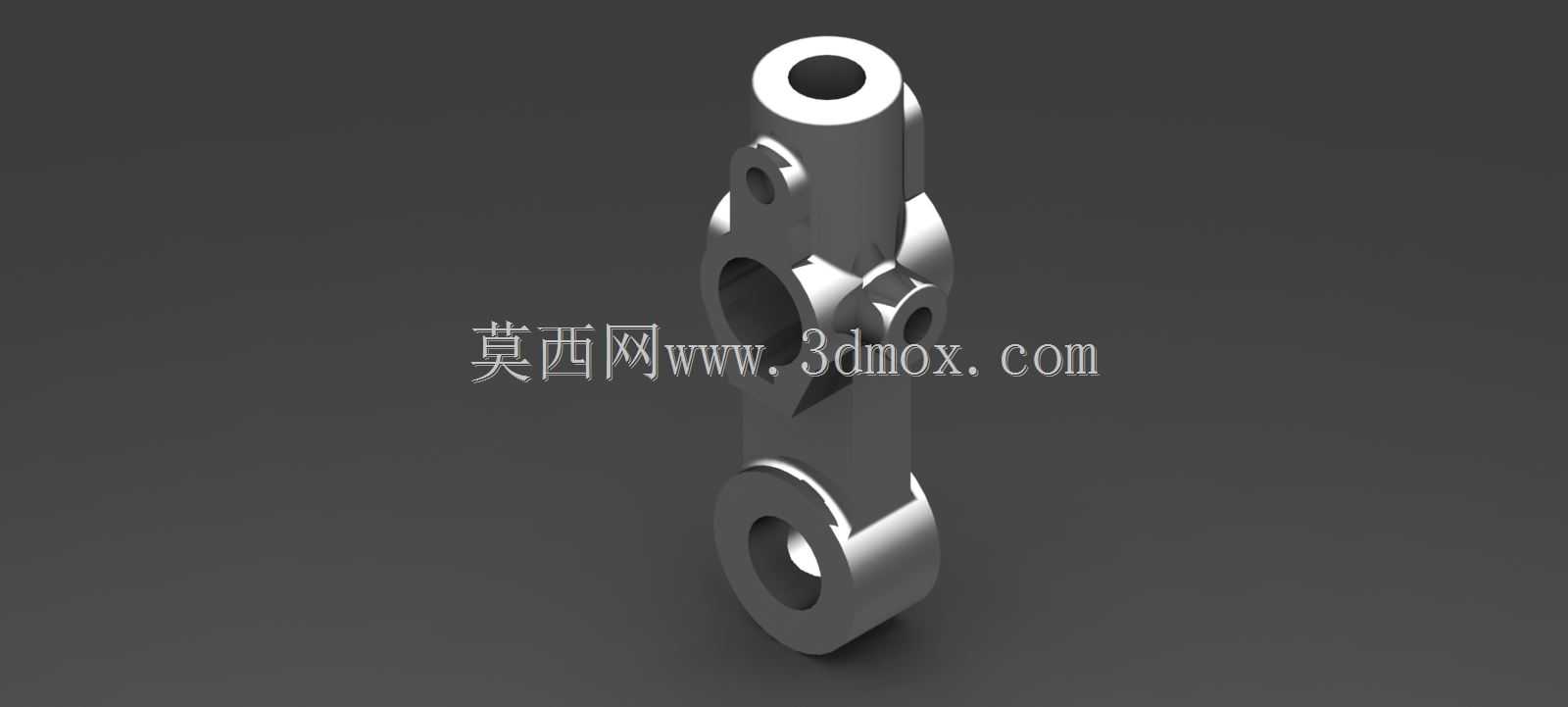

　　从实际装车的功能需求出发，该惰轮臂采用多安装孔位的一体化铸造成型基体，上部设置的同轴通孔用于穿装枢轴固定销，将臂体铰接在车架预装的支架座上，保证臂体可绕固定销做定角度摆动；中部的大直径通孔为转向中间拉杆的连接位，孔位端面预留了衬套压装的台阶余量，装配时压入含油尼龙衬套或粉末冶金衬套，可降低铰接位的转动摩擦阻力，同时吸收路面传递上来的小幅振动，减少金属构件间的硬接触磨损；下部的通孔用于连接转向随动拉杆，三个孔位的中心距经过严格的运动学校核，匹配转向梯形的运动轨迹，保证转向过程中左右轮的转角关系符合阿克曼几何特性，避免轮胎出现异常偏磨。

　　设计这类构件时，首先要结合整车转向的载荷谱确定基体的材质选型，通常选用球墨铸铁QT450-10作为毛坯材料，兼顾强度与减震性能，毛坯铸造后需经过抛丸处理消除内应力，再进行机加工，各铰接孔的同轴度、孔位中心距公差需控制在IT7级以内，孔端面与孔轴线的垂直度公差不超过0.05mm，避免装配后出现铰接卡滞、运动干涉的问题。外形设计上，臂体的过渡位置全部采用大圆角平滑过渡，避免应力集中，在三个孔位的衔接区域做了局部加厚处理，应对转向极限工况下的交变拉压载荷，同时在非受力区域做了适度的壁厚减薄，控制构件整体重量，降低簧下质量对转向响应速度的影响。

　　安装边界方面，该惰轮臂的上部枢轴孔与车架支架的配合间隙需控制在0.02-0.04mm之间，装配时需在销轴表面涂抹锂基润滑脂，配合端面加装防尘密封圈，阻挡泥水、沙尘进入铰接摩擦副；中部与下部的拉杆连接孔位，需匹配对应球头销的锥面尺寸，锁紧螺母的拧紧扭矩需符合整车装配工艺要求，避免使用中出现球头松旷。在实际工况验证中，这类惰轮臂需要通过十万次以上的转向往复疲劳测试，无裂纹、无明显磨损量超差才能满足装车要求，同时要适配不同车型的布置空间，臂体的外轮廓不能与周边的制动管路、线束、车架加强筋产生运动干涉，在转向轮达到最大转角时，臂体的摆动角度需预留至少5°的安全余量，避免硬限位冲击造成构件断裂。

　　从结构建模的角度来看，绘制该构件时需要先确定三个铰接孔的中心坐标，基于运动仿真得到的摆动轨迹反推臂体的外轮廓边界，再结合铸造工艺的拔模斜度、圆角要求完善基体细节，建模过程中需重点核查各壁厚的均匀性，避免出现铸造时的缩孔、缩松缺陷，同时预留出衬套压装、密封圈安装的工艺槽位，保证加工后的零件可直接满足装配要求，不需要二次修配。
