往复式动力传动用十字头组件结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:515843
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计
  • 往复式动力传动用十字头组件结构设计

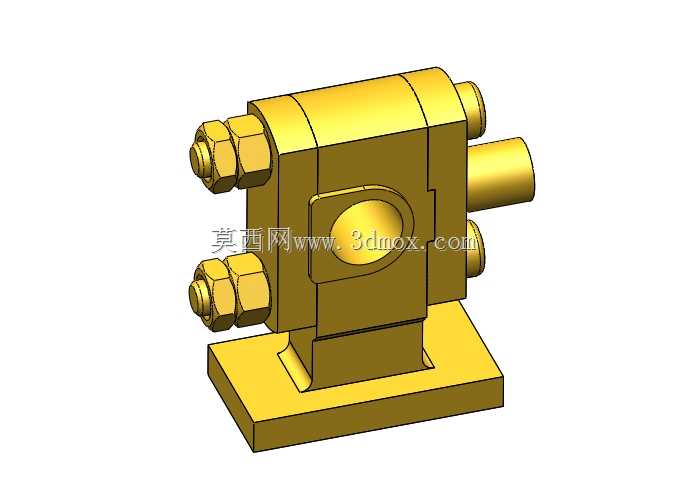

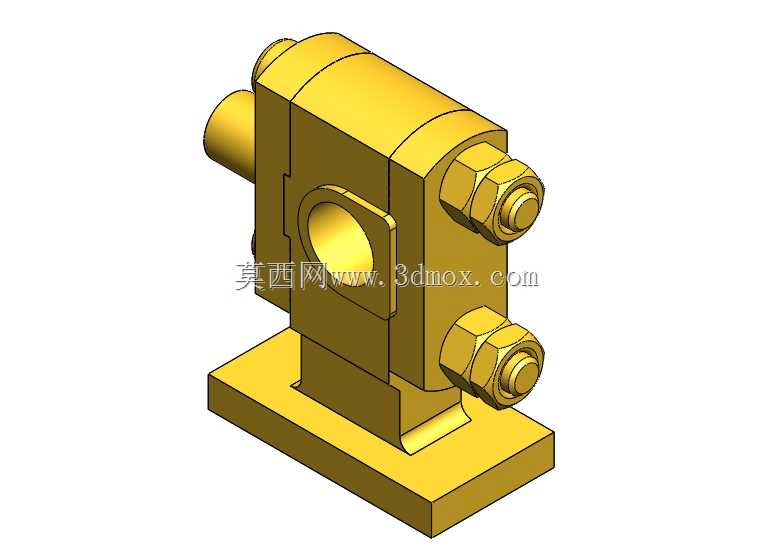

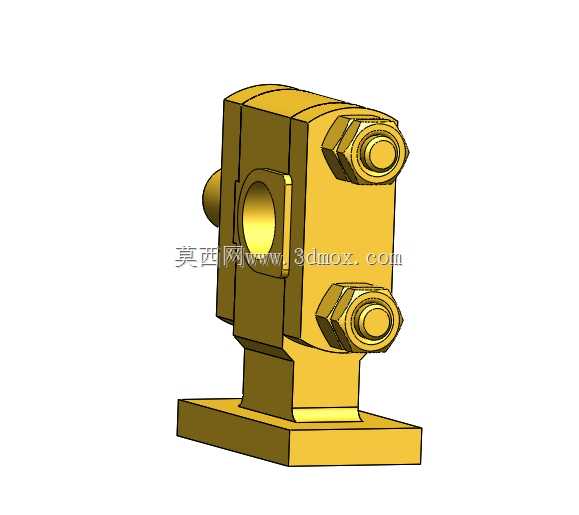

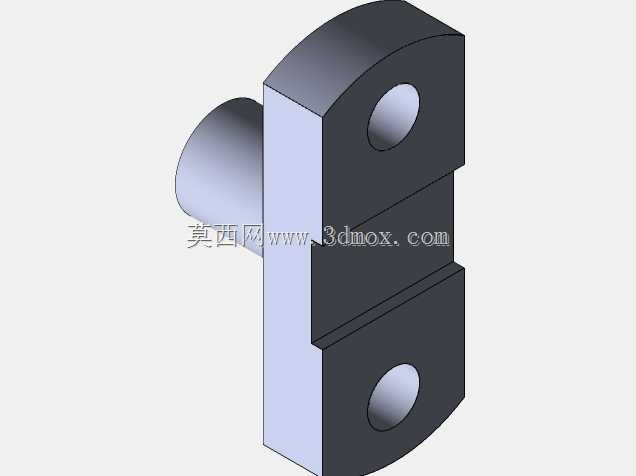

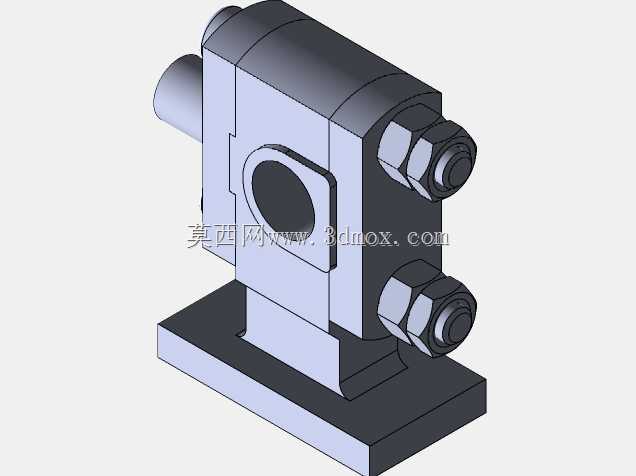

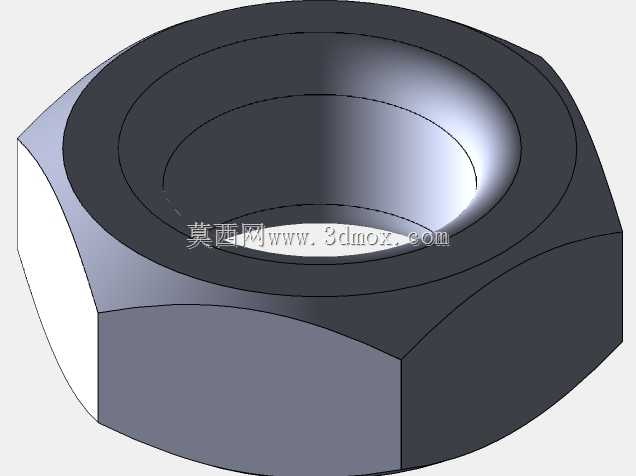

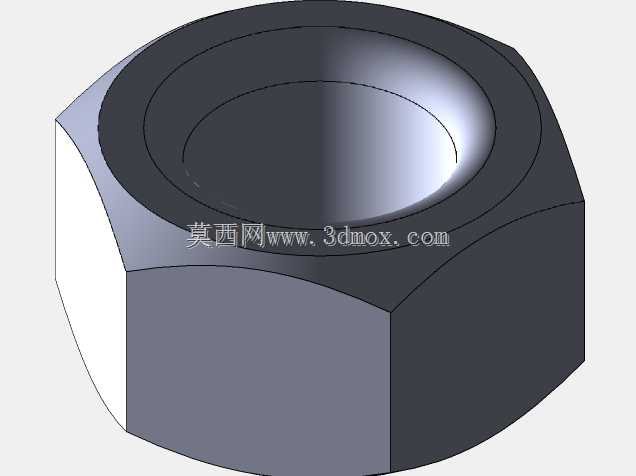

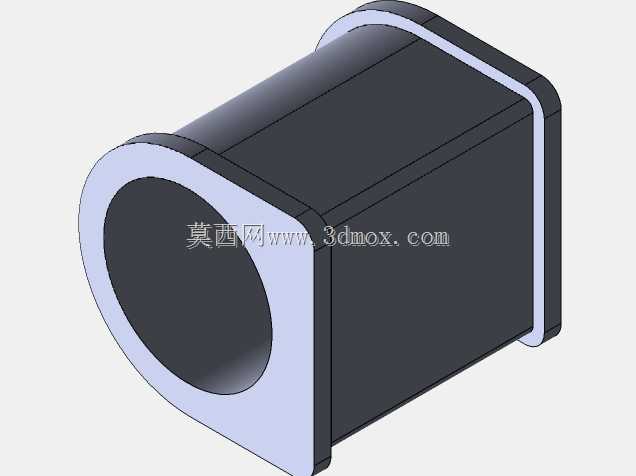

  在往复式压缩机、柱塞泵、内燃机这类依靠直线往复运动完成介质压缩或动力传递的设备中,十字头是连接侧向受力活塞杆与曲柄连杆机构的核心中间部件,其结构合理性直接决定整机运行的平稳性与易损件更换周期。这款十字头组件采用分体式装配结构设计,主体通过带安装基座的整体式滑履壳体作为承载基体,侧面伸出的圆柱销轴端用于连接连杆小头,将曲轴旋转带来的摆动推力转化为沿滑履导向方向的纯直线往复力,避免活塞杆承受侧向弯矩导致密封件偏磨、杆体弯曲变形。组件两侧对称布置的外六角锁紧螺栓用于合装上下半壳体,装配时可通过控制螺栓预紧力矩保证壳体与内部十字头销的配合间隙处于合理区间,既不会因间隙过大产生运行冲击异响,也不会因间隙过小导致销面润滑不足出现干磨烧蚀。

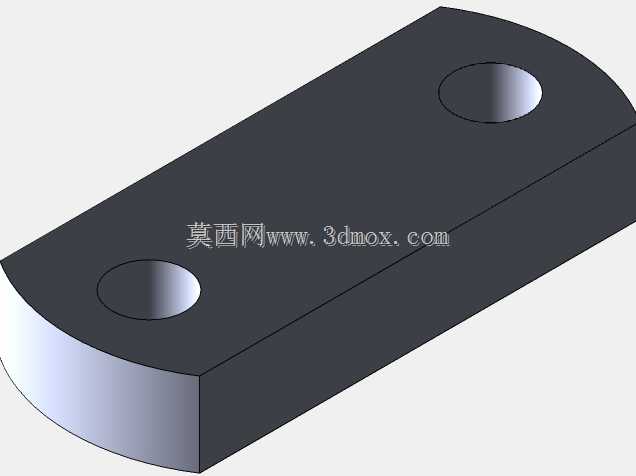

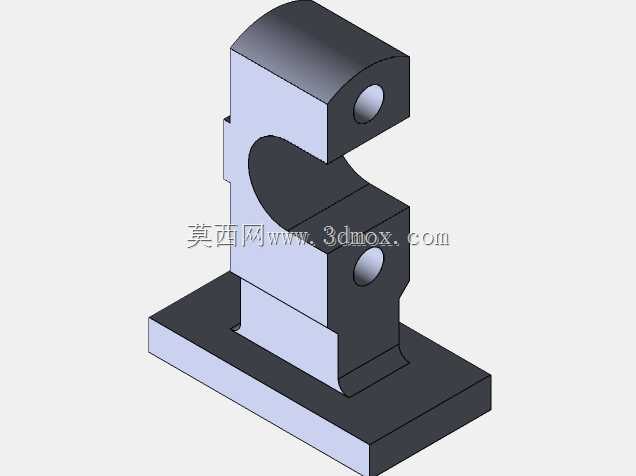

  底部一体成型的矩形安装基座在设计时预留了足够的安装接触面,基座与滑履壳体之间设置了渐变式加强筋过渡,可承受往复运动过程中传递的最大交变推力,避免长期运行后基座与壳体连接处出现应力集中开裂。从安装边界来看,组件整体的宽度方向尺寸以两侧螺栓的外六角端面为最大边界,长度方向以销轴伸出端端面到基座后侧端面为极限尺寸,高度方向从基座底面到壳体顶部圆弧面为总高,在配套设备设计时,导向滑道的内廓尺寸需匹配滑履壳体的外圆面尺寸,预留0.02-0.05mm的滑动配合间隙,同时滑道上需对应开设润滑油注油孔,位置正对壳体中部的圆形油窗开口,保证运行过程中压力润滑油可以持续注入十字头销与衬套的配合面,形成稳定油膜降低摩擦损耗。

  设计过程中针对十字头的受力特性做了结构优化,滑履部分的外圆面采用整圆式导向结构,相比传统的两侧平面导向,接触面积更大,单位面积承压更小,可适配更高冲次、更大推力的工况场景;中部的油窗开口除了注油功能外,还可作为装配时的对位基准,方便安装时观察内部十字头销的对位情况,也可在日常运维时通过该开口检查销面磨损情况,无需完全拆解组件即可完成初步故障排查。组件的所有配合面均做了公差适配,销轴与连杆衬套的配合采用间隙配合,壳体合装面采用止口定位,保证装配后上下半壳体的同轴度误差控制在0.01mm以内,避免运行过程中出现卡滞。在实际应用场景中,这类十字头组件多用于中高压往复泵、中小型活塞式压缩机的动力端,相比整体式十字头,

  分体式结构的维护成本更低,当十字头销出现磨损时,只需拆开两侧锁紧螺栓即可更换销体与衬套,无需整体更换整个十字头,大幅降低设备运维的配件成本与停机时长。设计时还考虑了不同工况的适配性,壳体的壁厚经过受力校核,可承受最大12MPa的介质推力带来的交变载荷,螺栓的规格选型按照1.5倍的安全系数计算,可覆盖绝大多数通用工业往复设备的动力传输需求,基座上的安装孔位可根据配套设备的机架安装尺寸做适配调整,无需改动主体承载结构即可完成不同机型的适配安装。
