双通错位金属管路连接构件

　　这类双通错位连接构件，主要应用在需要调整管路走向、规避安装干涉的流体输送或框架搭建场景中，比如小型液压站的管路排布、模块化工装框架的管件拼接、实验室气路的错位转接，都能看到这类构件的身影。和常规直通通接头不同，它的两个插接端口存在轴向错位，中间通过弧形过渡段衔接，不需要额外增加弯头和短接段就能完成平行错位管路的对接，能有效减少管路连接点，降低泄漏风险，同时压缩管路排布占用的空间。

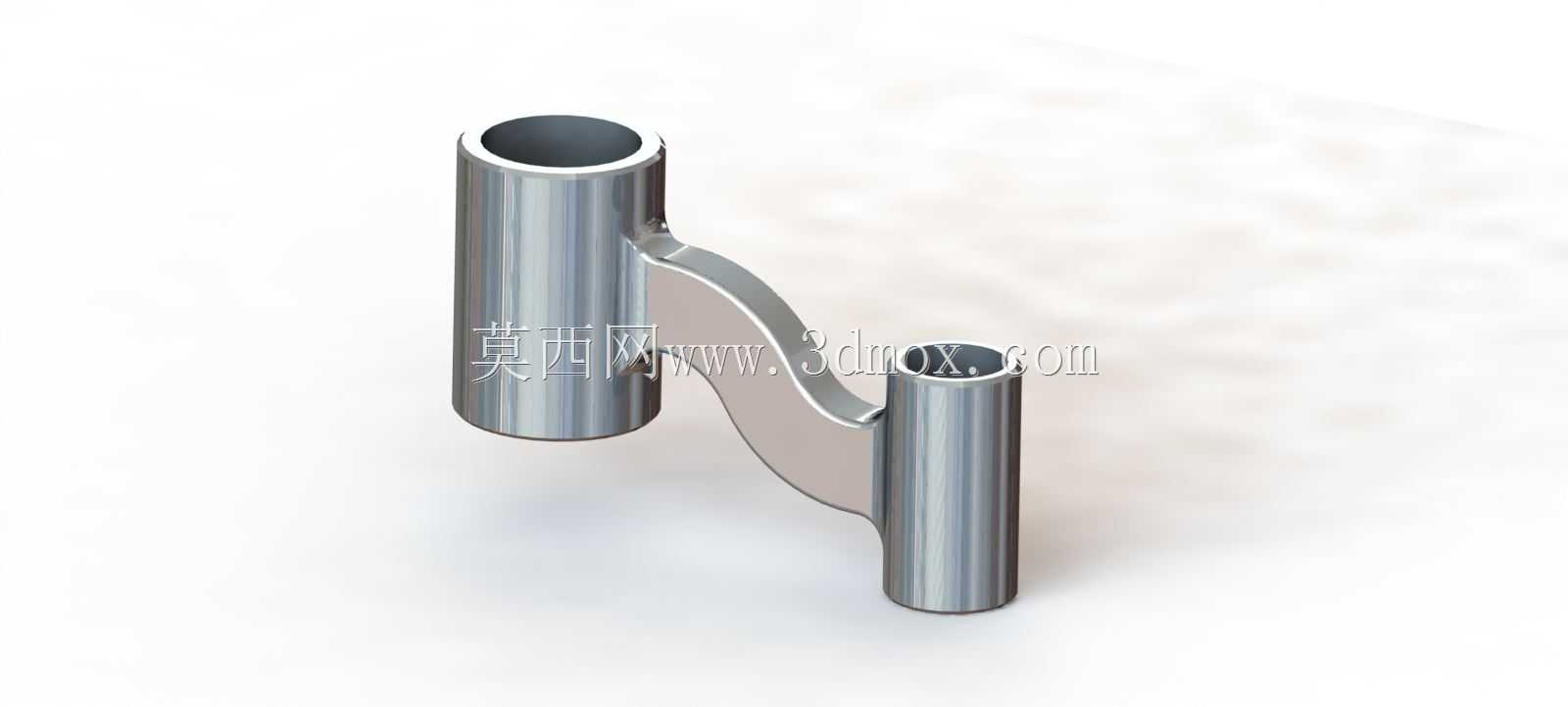

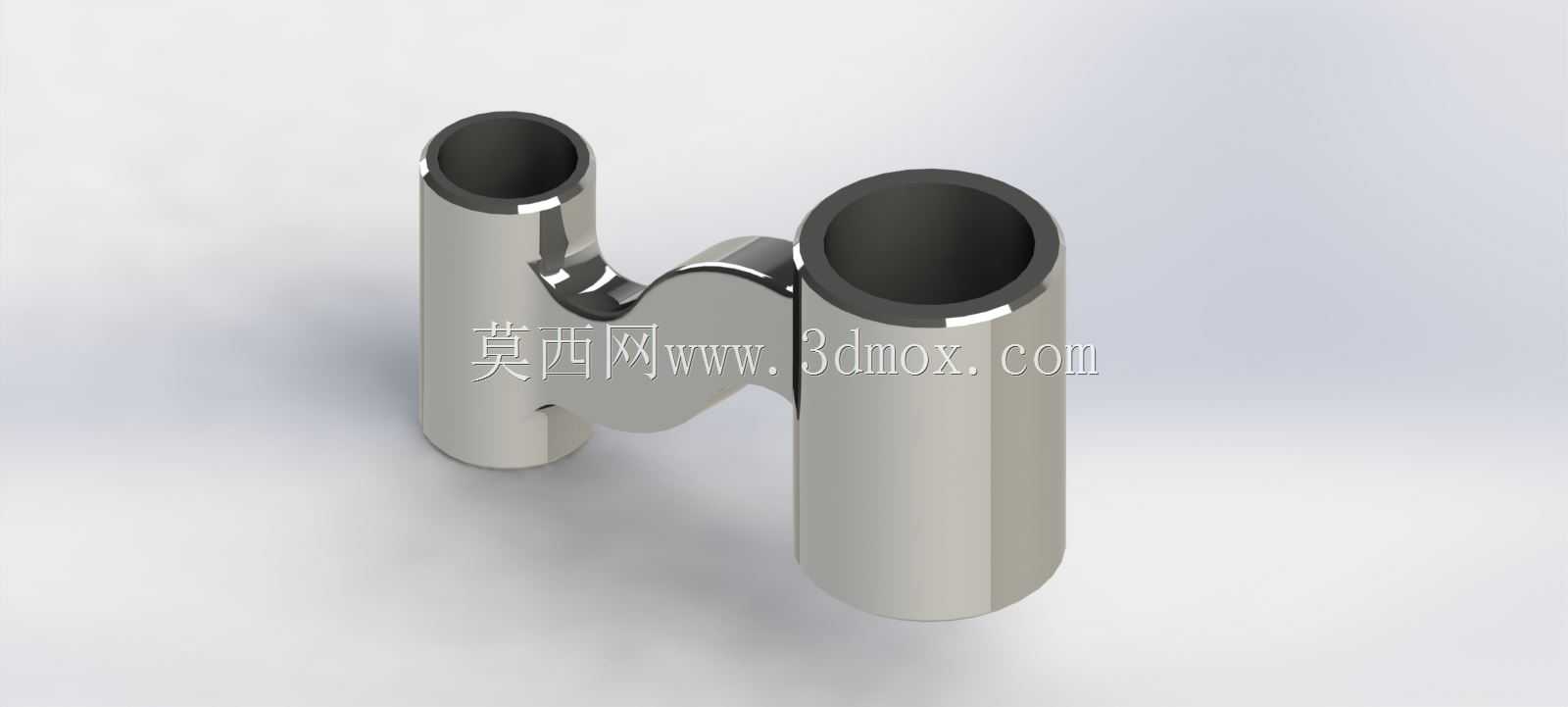

　　从功能特性来看，这个构件的两个圆柱端口为空心插接结构，内壁做了光滑处理，和配套圆管插接时能保证贴合紧密，端口边缘做了微小倒角，既方便装配时管件顺利插入，也能避免锐边割伤配套的密封胶圈。中间的弧形过渡段采用等壁厚设计，流体经过时不会出现截面突变，能减少介质流动的阻力，避免出现紊流、压降过大的问题，不管是输送压缩空气、低压液压油还是作为结构框架的承力连接件，都能满足使用需求。构件外表面做了抛光处理，一方面能提升金属表面的耐腐蚀性能，另一方面在结构应用中也能减少积尘，方便日常清洁维护。

　　设计这类构件的时候，首先要确定两个端口的中心距错位量，这个参数需要匹配实际安装场景的管路错位尺寸，错位量过大会导致过渡段弯折角度过急，既影响流体输送效率，也会降低构件整体的结构强度；错位量过小则无法起到规避干涉的作用。其次要把控两个圆柱端口的内径公差，因为这类构件多采用插接配合，内径公差过大会导致配合松动，容易出现泄漏或者连接松脱，公差过小则会增加装配难度，甚至无法顺利插入配套管件。过渡段的曲率半径需要经过核算，要保证弯折位置的壁厚和端口位置保持一致，避免弯折处出现壁厚减薄的问题，影响承压能力。另外在两个端口的侧壁位置，预留了紧定螺钉的安装点位，装配完成后可以通过紧定螺钉锁定插接的管件，防止使用过程中管件受外力拉扯脱出，提升连接可靠性。

　　从安装边界来看，两个圆柱端口的外径和配套插接的管件内径匹配，安装时需要保证插入深度达到端口长度的三分之二以上，才能保证足够的连接强度和密封性能。构件整体的外轮廓宽度由两个端口的中心距和端口外径决定，安装时需要预留足够的操作空间，方便拧紧紧定螺钉。作为结构件使用时，要注意弧形过渡段的承力方向，避免侧向载荷直接作用在过渡段的弯折位置，长期受侧向力会导致过渡段出现形变，影响连接精度。作为流体连接件使用时，要匹配对应的密封件，根据输送介质的特性选择丁腈橡胶或者氟橡胶材质的密封圈，保证不同工况下的密封效果。

　　在实际选型应用中，这类错位连接器比“直头+弯头+短管”的组合方案零件数量更少，装配效率更高，整体的结构刚性也更好，尤其是在空间紧凑的设备内部，不需要预留弯头的转动安装空间，能大幅提升管路排布的灵活性。建模过程中需要注意过渡曲面的顺滑度，避免出现曲面褶皱、曲率突变的问题，否则加工出来的构件会出现应力集中点，长期受内压或者外力作用容易在弯折位置出现开裂。两个端口的同轴度虽然不需要像同轴接头那样严格控制，但也要保证端口端面和自身轴线垂直，否则插接后管件会出现偏斜，产生额外的装配应力。
