家用U型插拔式节能管灯结构设计

　　日常民用照明场景里，这类插拔式U型管灯的应用覆盖范围极广，从普通住宅的卧室、书房、厨卫辅助照明，到小型商铺的展柜补光、写字楼公共区域的基础照明，甚至部分工业场景的设备局部检修照明，都能见到这类结构的灯具身影。不同于传统螺口白炽灯的一体化结构，这类管灯采用灯头与灯管分体插拔的设计逻辑，核心是为了降低后期维护成本——当灯管达到使用寿命出现光衰或者损坏时，不需要更换整套灯座结构，只需要拔出旧灯管插上新的同规格管灯即可完成更换，操作门槛极低，不需要专业电工工具，普通使用者徒手就能完成替换操作。

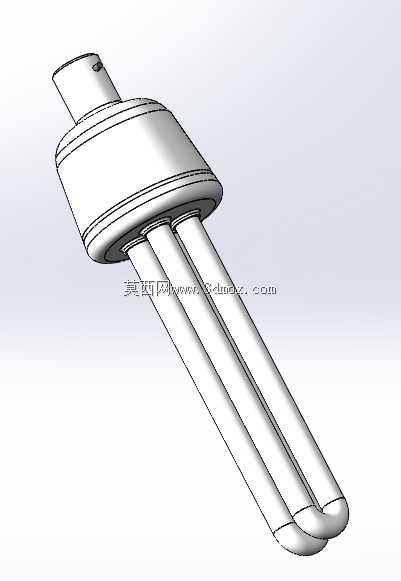

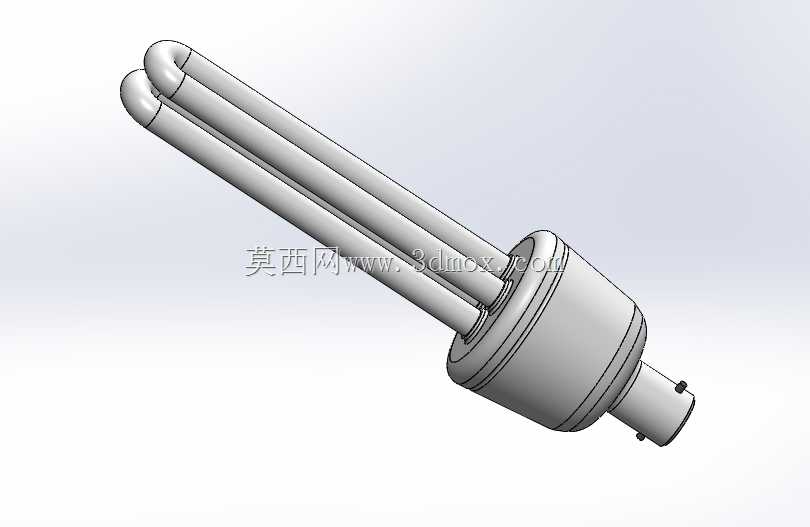

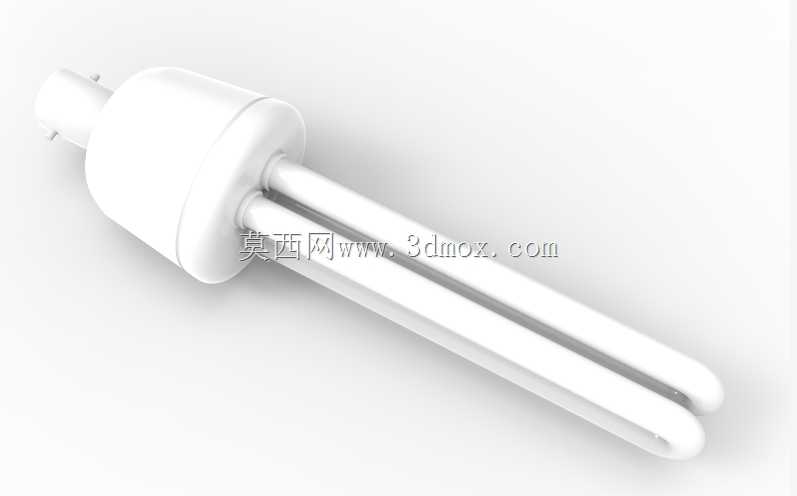

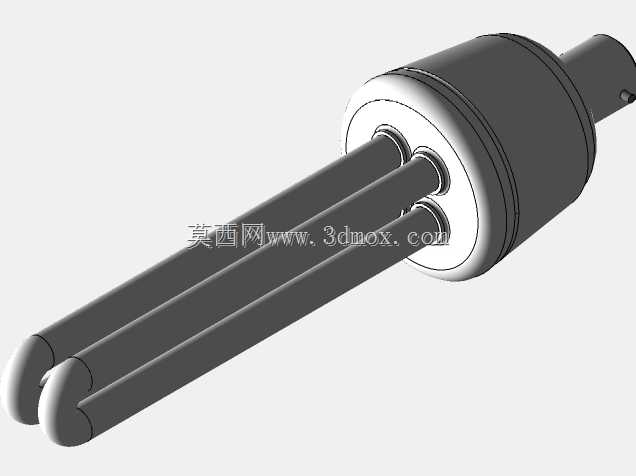

　　从结构设计层面来看，这款管灯的整体结构分为三个核心部分：上部的插拔式灯头、中部的灯头固定基座、下部的U型发光灯管。灯头部分采用标准两针插拔接口，接口尺寸完全匹配市面上主流的G23类灯座安装规格，插针的中心距、插针直径、插针伸出长度都严格遵循通用安装尺寸要求，插针表面做了镀镍防锈处理，避免长期使用后接触氧化导致的接触不良、打火等问题，插针与内部镇流器的连接部位做了防拉脱结构，哪怕安装时用力不当拉扯灯管，也不会出现插针脱落、内部接线断裂的问题。中部的基座部分采用阻燃PBT材质注塑成型，壁厚控制在1.2mm，既保证了足够的结构强度，安装插拔时不会因为受力出现壳体开裂，又能控制整体重量，避免长期悬挂后灯座受力变形；基座内部预留了镇流器的安装空间，内壁做了定位筋结构，镇流器装入后不需要额外打胶固定，靠筋位的过盈配合就能牢牢固定，同时基座表面开了三组微型散热孔，孔位做了错位设计，既可以让镇流器工作时产生的热量顺利散出，又能避免灰尘、小飞虫直接进入壳体内部造成电路短路。

　　下部的U型灯管采用双管并排弯折结构，灯管管径为12mm，两根灯管的中心距为18mm，灯管整体的有效发光长度为130mm，弯折处的圆弧半径严格控制在8mm，避免弯折过程中管壁出现应力集中导致的开裂、漏气问题；灯管与基座的连接部位采用耐高温硅胶密封圈做密封处理，密封圈的压缩量设计为25%，既可以固定灯管位置，避免运输、安装过程中灯管晃动出现断裂，又能阻挡水汽、灰尘进入灯管与基座的连接缝隙，在厨卫这类高湿度场景下使用也不会出现接线部位锈蚀的问题。

　　设计过程中需要重点考量安装边界的适配性，这款管灯的整体总高度控制在160mm，最大外径为40mm，适配市面上绝大多数嵌入式筒灯、吸顶灯的内部安装空间，不会出现灯管过长顶住灯罩、或者直径过大卡不进灯座的问题；整体重量控制在85g，哪怕是采用薄塑料壳体的轻型吸顶灯座，也能承受其重量，不会出现长期使用后灯座下坠、变形的问题。实际使用过程中，这类管灯的发光角度为270度，相比单直管荧光灯的发光范围更大，不需要额外加装反光罩就能实现大范围的均匀照明，灯管表面涂覆的三基色荧光粉可以让光线更柔和，长时间在灯下阅读、工作也不容易出现视觉疲劳。

　　从结构可靠性角度出发，设计时对插拔寿命做了针对性优化，灯头插针的插拔次数可以达到1000次以上，满足日常维护更换的使用需求；灯管与基座的连接部位做了抗扭结构，安装时哪怕不小心拧动灯管，也不会出现灯管松动、脱落的问题。不同于LED类一体化灯管的结构，这类插拔式管灯的灯头基座可以重复使用，只需要更换发光灯管部分，整体的使用成本更低，也更符合民用照明场景的实际使用需求，尤其是在一些批量安装的公共区域，后期维护的效率更高，不需要逐个拆卸灯座，只需要更换损坏的灯管就能快速恢复照明。
