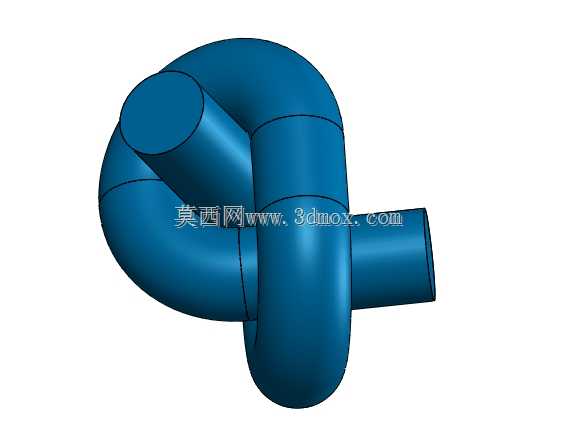

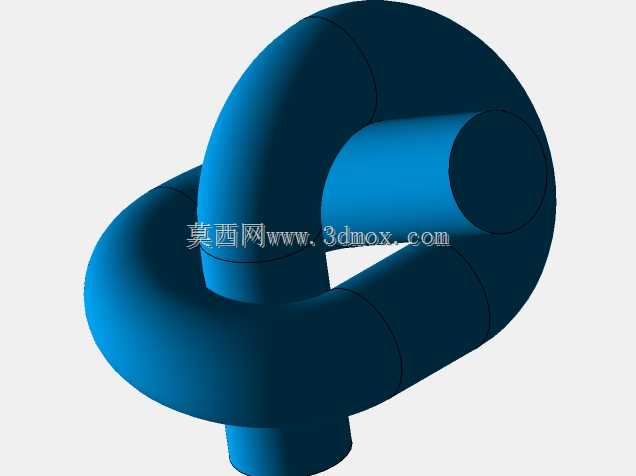

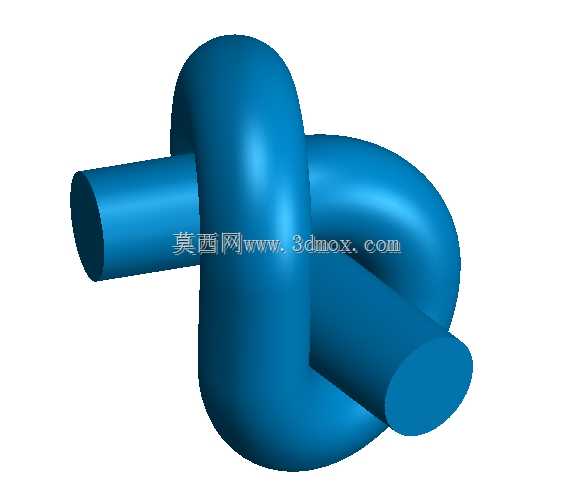

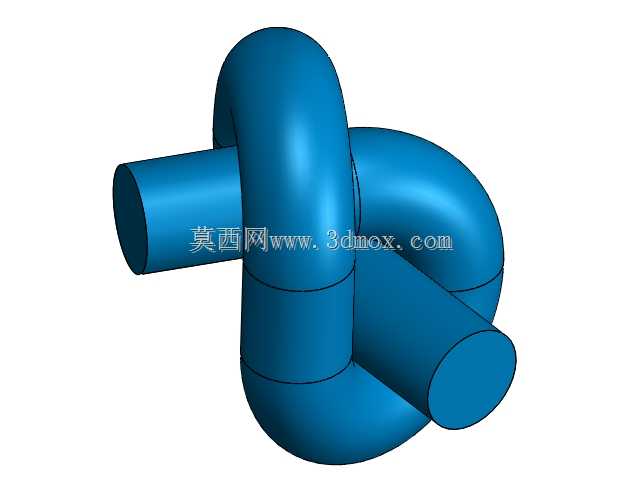

空间交错缠绕管状连通结构设计

　　这类空间交错缠绕的管状连通结构，在流体输送、特殊换热回路、工艺管路排布场景中有着独特的应用价值，尤其适合安装空间受限、需要在有限三维区域内完成长管路布设的工况，比如紧凑型液压站的内部管路排布、小型实验装置的介质循环回路、特种换热设备的流道设计，都能看到这类结构的设计思路。从实际功能来看，该结构通过连续的弯管段与直管段平滑衔接，全程保持管路内壁的流畅过渡，不存在直角弯折带来的流阻突变，能够有效降低介质输送过程中的压力损失，减少湍流产生的概率，对于输送粘度较高的流体、或者对流速稳定性要求较高的回路，这种平滑连续的曲面管路比多段弯头拼接的结构有更优的流体表现。设计这类结构时，首先要确定管路的通径尺寸，所有直管段与弯管段的内径保持一致，

　　弯管段的弯曲半径需要满足管路弯曲的工艺要求，避免弯曲处出现管壁褶皱、通径缩窄的问题，整个结构的空间缠绕轨迹需要提前在三维草绘中完成路径规划，确保每一段管路之间不存在实体干涉，相邻管段的外壁保留足够的间隙，既满足加工时的管壁厚度要求，也给后续的安装固定、表面处理留出操作空间。从安装边界来看，该结构的两个直管接口分别朝向不同的空间方向，接口端面为平整的圆形截面，可以直接对接同通径的管路接头，不需要额外加装转向弯头，整个结构的外轮廓在三个轴向的占用尺寸相对紧凑，能够嵌入到设备内部的预留空腔中，不需要额外占用设备外部的安装空间。在结构强度方面，连续的一体化弯管结构比分段焊接拼接的管路有更好的结构刚性，不存在焊缝处的应力集中问题，

　　能够承受更高的管路内部压力，在有振动的工况下，一体化的结构也不容易出现焊缝开裂、接口松动的故障。设计过程中需要重点校核弯管段的最小壁厚，尤其是弯曲半径较小的位置，要确保弯曲加工后管壁的最小厚度满足压力等级要求，同时要验证整个结构的重心位置，方便后续设计安装固定的支撑点，避免管路在介质流动产生的脉动冲击下出现共振。另外，这类空间缠绕的管路结构，在需要延长介质停留时间的小型换热回路中优势明显，相同的直线安装距离下，缠绕结构能够布置更长的管路流道，让介质在回路中充分完成热交换，不需要额外增加设备的整体体积。对于需要做表面处理的工况，一体化的平滑曲面结构没有拼接缝隙，不容易残留处理药液，也不会在缝隙处积存介质杂质，后期的清洁维护难度更低。

　　在建模过程中，需要先完成三维空间的路径扫描，确保每一段路径的曲率连续，再通过沿路径扫描的方式生成实体，之后对所有的衔接位置做圆角过渡处理，避免出现尖锐的棱边，接口端面要做垂直于管路轴线的切平处理，保证后续对接时的密封面平整度。整个结构没有多余的安装凸台、连接法兰，属于纯管路类的连通构件，可以根据实际使用需求在接口位置加装快插接头、焊接法兰或者螺纹接头，适配不同的管路连接标准。
