直列六缸内燃机曲轴结构设计方案

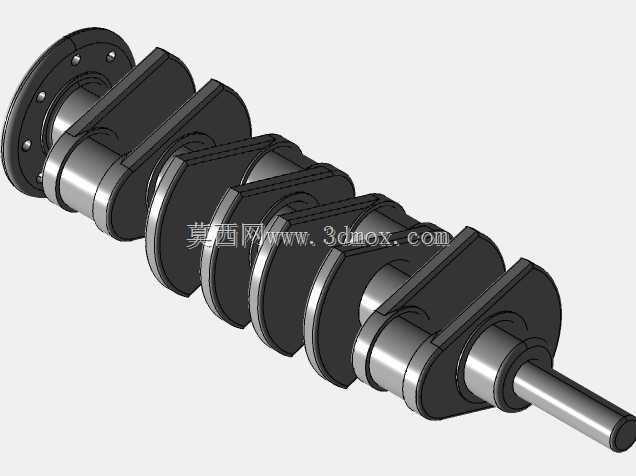

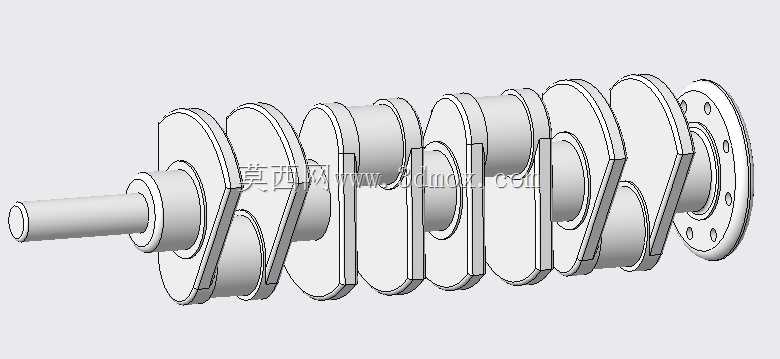

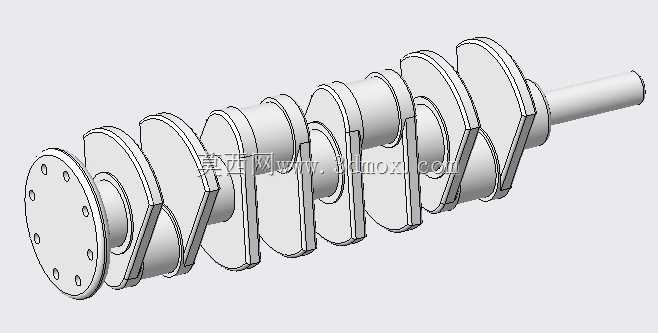

　　作为内燃机核心动力转换部件，曲轴的结构合理性直接决定整机运行稳定性与服役寿命，这款直列六缸曲轴的三维结构设计，完全围绕往复式内燃机的实际工况需求展开。从应用场景来看，这类曲轴主要适配大排量直列六缸柴油或汽油内燃机，覆盖商用车动力总成、固定式工业发电机组、小型船舶推进动力、工程作业机械动力单元等多个场景，这类场景普遍要求动力输出平顺、负载耐受能力强、长周期运行无结构失效。

　　从功能特性层面看，曲轴的核心作用是将活塞连杆组传递的往复直线作用力，通过曲柄结构转换为旋转扭矩向外输出，同时驱动内燃机配气机构、冷却水泵、机油泵、发电机等附属部件运转。这款六缸曲轴采用全支撑结构设计，每两个相邻曲柄销之间都设置主轴颈支撑，相比非支撑结构，能大幅降低高负荷运转下的轴颈弯曲变形量，避免轴瓦偏磨、曲柄断裂等常见失效问题。曲柄臂采用椭圆形优化截面，在保证结构强度的前提下尽可能降低旋转惯量，减少内燃机加速过程的动力损耗，同时平衡块与曲柄臂一体化铸造成型，通过偏心质量抵消活塞连杆组往复运动产生的一阶、二阶惯性力，直列六缸的结构本身具备天然的动力输出平顺性，配合精准的平衡重设计，能将整机怠速振动控制在极低水平。

　　设计过程中首先需要匹配内燃机的缸径、行程参数确定曲柄半径，曲柄半径直接决定活塞行程长度，与内燃机排量、压缩比参数直接挂钩，这款曲轴的曲柄销与主轴颈均采用空心结构设计，在不降低轴颈扭转强度的前提下，既减轻了整体自重，也能作为润滑油道的组成部分，让压力机油能通过主轴颈油道输送到曲柄销位置，为连杆轴瓦提供持续润滑，油道口位置做了圆角过渡处理，避免应力集中导致的油道开裂问题。轴颈表面设计有高精度的粗糙度要求，安装时需要与轴瓦保持规定的配合间隙，间隙过大会导致机油泄压、润滑不足，间隙过小则会出现热态下轴颈抱死的故障。

　　安装边界方面，曲轴前端设置有带法兰的输出端，用于安装正时齿轮、减振皮带轮、油封等部件，前端轴颈的直径与长度尺寸匹配前端盖油封的安装规格，保证曲轴箱的密封性能，避免机油渗漏；后端为动力输出法兰，通过螺栓与飞轮盘连接，法兰端面上的定位销孔与螺栓孔采用位置度严格管控，保证飞轮安装后的同轴度，避免旋转过程中出现端面跳动。所有主轴颈的同轴度公差控制在极小范围内，安装时需要按规定扭矩顺序拧紧主轴承盖螺栓，保证各道主轴瓦的同轴度，避免曲轴运转时出现卡滞、异常磨损问题。曲柄销的位置角度按照六缸内燃机的点火间隔角均匀分布，保证各缸点火做功的间隔均匀，动力输出无明显冲击。

　　在细节结构处理上，所有轴颈与曲柄臂的连接位置都设计了大圆角过渡结构，避免直角连接带来的应力集中问题，这也是曲轴疲劳断裂最常出现的位置，圆角的滚压强化工艺能在表层形成压应力，大幅提升曲轴的疲劳强度。平衡块的外形轮廓经过运动干涉校验，运转过程中不会与曲轴箱内壁、连杆大头、活塞裙部发生运动干涉，曲轴的轴向定位设置在中间主轴颈位置，通过止推片控制曲轴的轴向窜动量在合理范围内，既避免轴向窜动导致的齿轮、轴瓦异常磨损，也不会因为热膨胀导致曲轴卡滞。这类曲轴的三维建模过程中，需要重点校验各运动部件的运动包络，确认曲柄在任意旋转角度下都与周边部件保留足够安全间隙，同时对曲轴的扭转振动、弯曲强度做仿真校核，保证在最大爆发压力工况下，曲轴的应力水平低于材料许用应力，满足长周期服役的可靠性要求。
