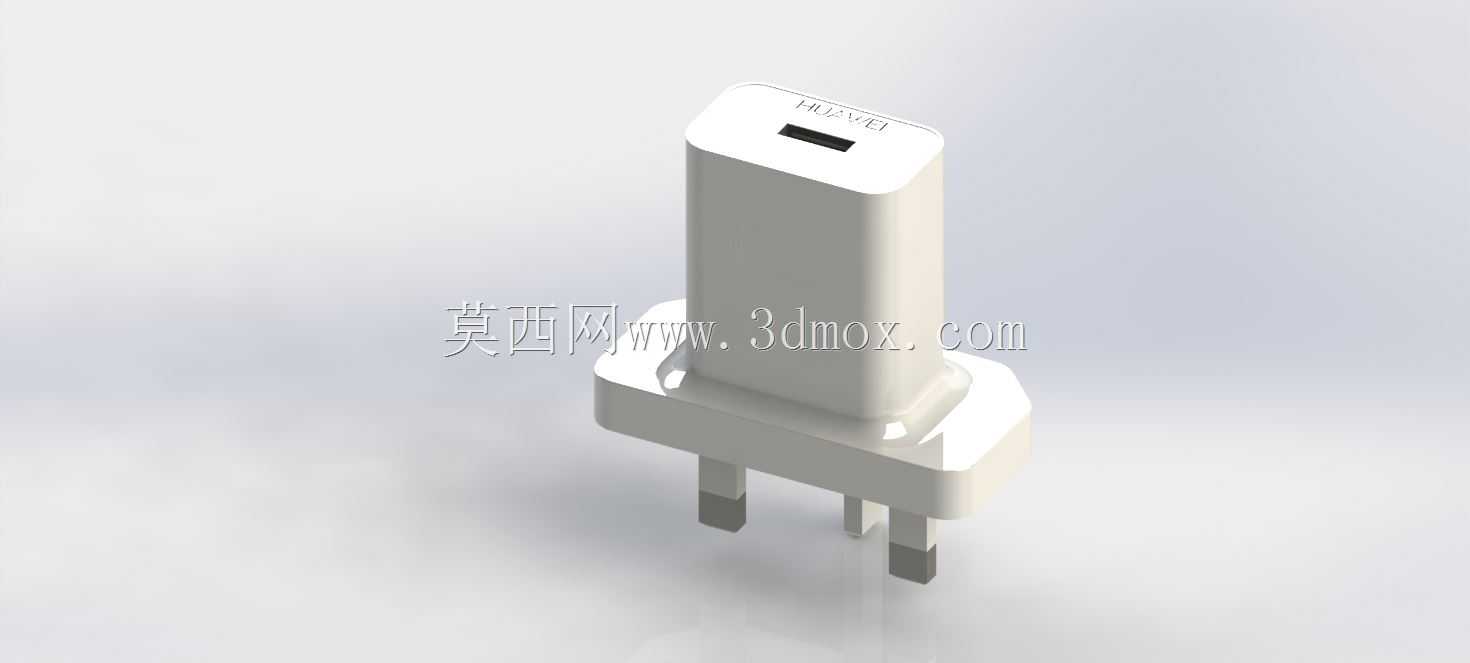

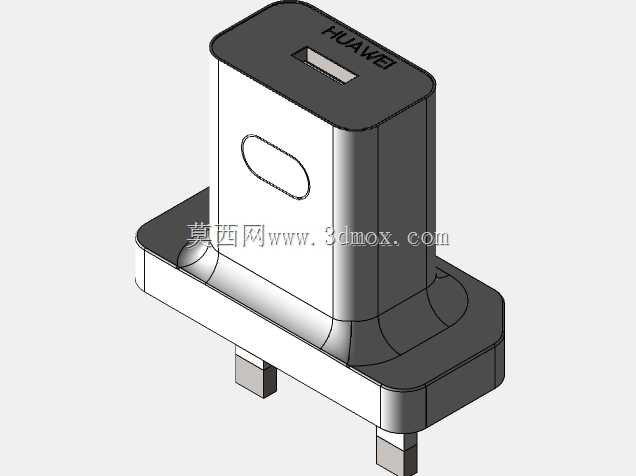

英规三脚华为手机充电插头结构设计

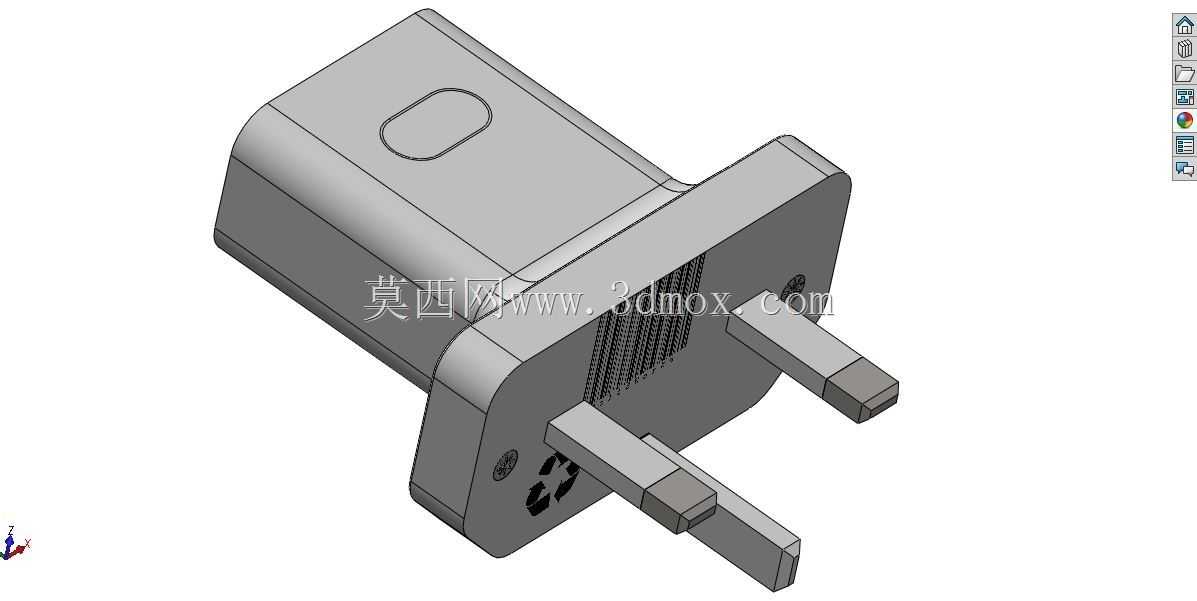

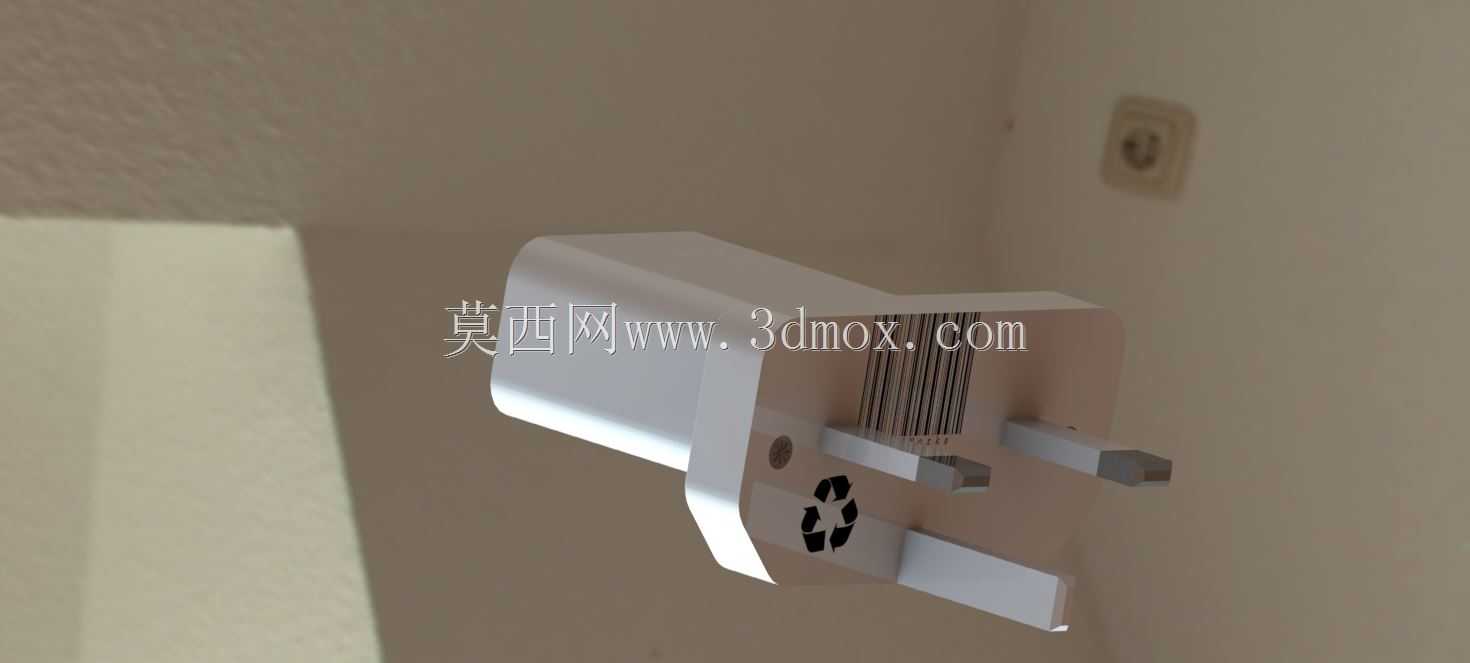

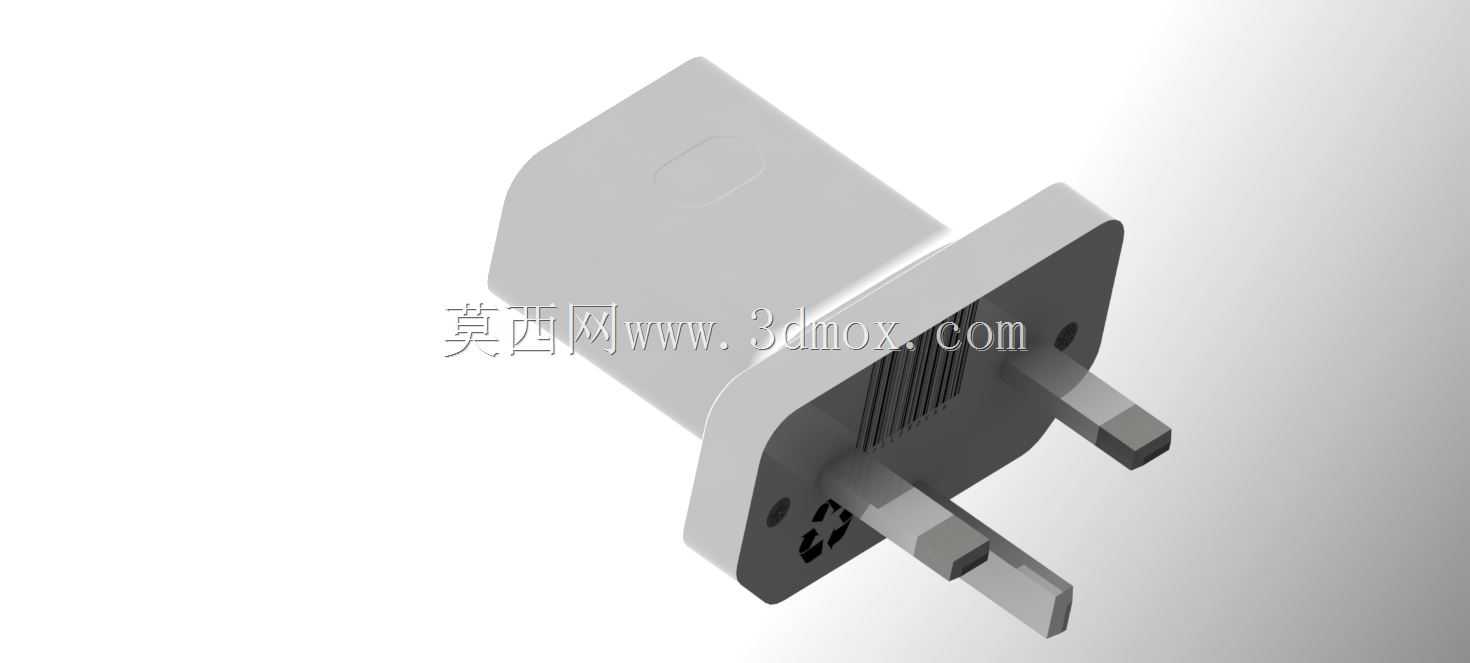

　　这款充电插头的结构设计围绕英规墙面插座的使用场景展开，适配香港、英国等地区采用BS1363标准的墙插安装环境，插脚的排布间距、伸出长度完全匹配对应插座的铜片接触位公差范围，插装后插头本体与墙面的贴合间隙控制在1mm以内，避免长期使用后积灰进入插合缝隙带来的接触不良风险。整体外壳采用一体式注塑包胶结构，插脚与内部PCB模块的连接位做了二次限位卡扣设计，在日常插拔受力时，插脚不会出现向内位移松脱的情况，插脚根部做了圆弧过渡的应力释放结构，反复插拔5000次以上也不会出现插脚根部断裂的问题。外壳表面做了细磨砂蚀纹处理，日常手持插拔时的摩擦力足够，不会因为手滑导致插拔施力不当损坏插脚，侧面的回收标识采用模内注塑成型，

　　不会因为长期摩擦出现标识磨损脱落的情况，符合电子电器产品的可回收标识规范。从功能实现层面看，内部腔体预留了足够的安规爬电距离，高压输入侧与低压USB输出侧的隔离间隙满足6mm以上的安规要求，腔体内部的筋位布局刚好可以卡住整流模块、变压器、滤波电容等核心元器件，不需要额外打胶固定就能实现元器件的限位，减少组装工序的同时，也避免了胶体长期受热老化带来的元器件移位问题。USB输出口的位置设置在插头本体的下部，插装在墙面插座上时，充电线向下引出，不会出现线缆弯折受力过大的情况，接口周围做了0.3mm的凸台防护，日常插拔充电线时不会刮花接口周围的外壳表面。设计过程中优先考虑了日常使用的受力场景，比如插脚的铜件厚度选用0.8mm的锡磷青铜材质，

　　弹性和导电性能平衡，长期插拔后接触压力保持稳定，不会出现接触电阻过大发热的问题。外壳的壁厚控制在1.8mm，采用阻燃PC材质，整体重量控制在40g左右，插在墙插上不会因为自重过大出现松脱下坠的情况。插合面的轮廓做了小角度的倒角处理，对准插座插孔时可以自动导正，不需要刻意对准就能顺利插入，降低日常使用的操作难度。内部的走线槽做了专门的限位设计，高压侧的导线不会靠近低压输出侧，从结构上避免安规隐患，外壳的合模线设置在侧面的非接触位置，日常手持时不会摸到合模线的毛刺，握持手感更顺滑。插头本体的整体长宽高尺寸控制在45mm35mm25mm范围内，不会遮挡相邻的插座插孔，在多联插排上使用时也不会挤占其他插孔的安装空间。

　　插脚的端面做了小圆角处理，插入插座时不会刮伤插座内部的铜片接触层，延长插座和插头本身的使用寿命。外壳上的散热间隙设置在插脚侧的隐蔽位置，日常使用时灰尘不会直接从散热孔进入内部腔体，同时内部元器件工作产生的热量可以通过间隙自然对流散出，满负载工作时外壳表面温度控制在安全范围内，不会出现烫伤风险。
