四级正齿轮减速传动箱结构设计

　　在中小功率传动场景里，这类四级啮合的正齿轮减速箱是很常见的动力匹配部件，多用于轻工输送线、小型自动化专机、实验台传动模组这类对输出扭矩有要求、输入转速偏高的工况，核心作用是把原动机端的高转速低扭矩输出，通过齿轮副的逐级啮合降速，转换成作业端需要的低转速高扭矩动力，同时保证输入输出轴的同轴/平行轴传动精度，满足设备的负载运行需求。

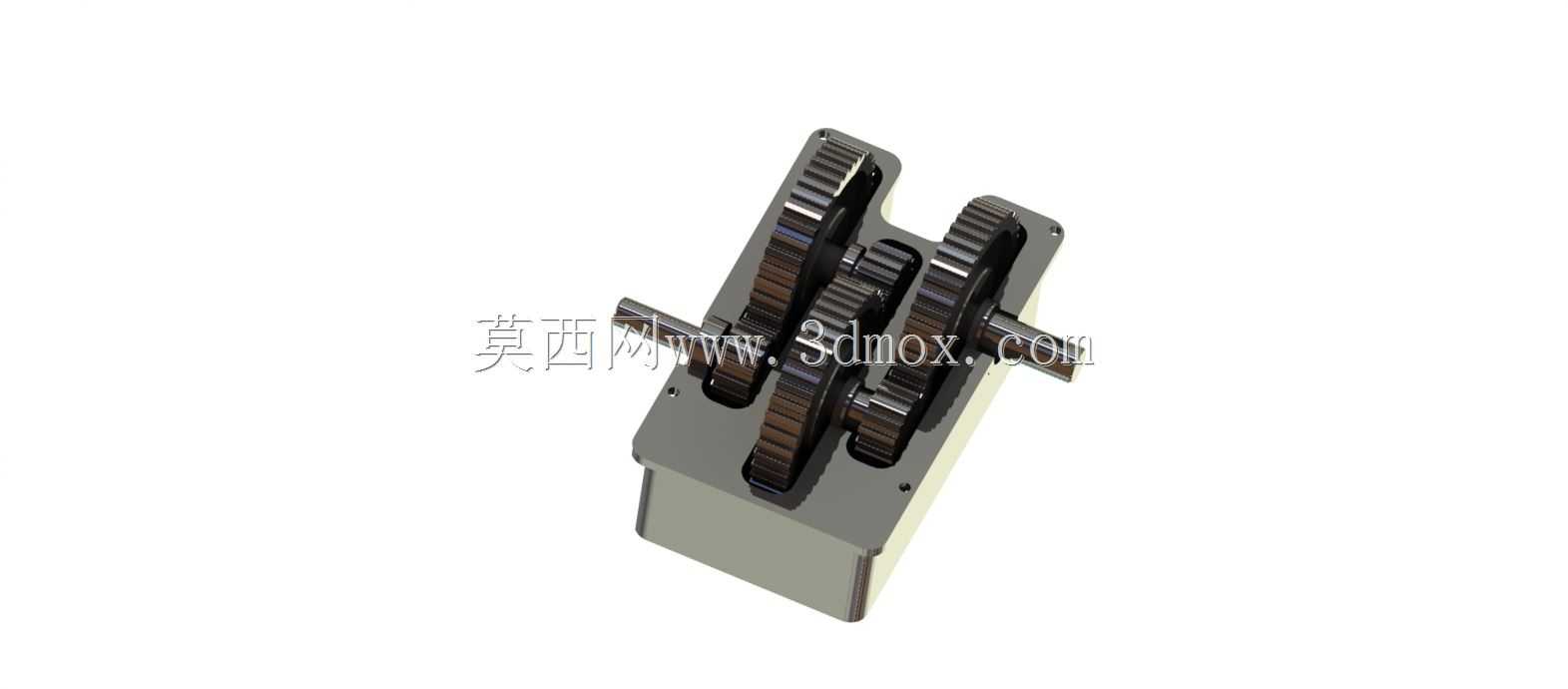

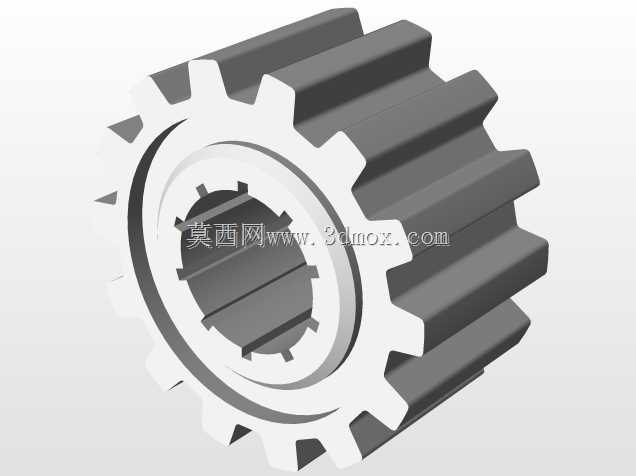

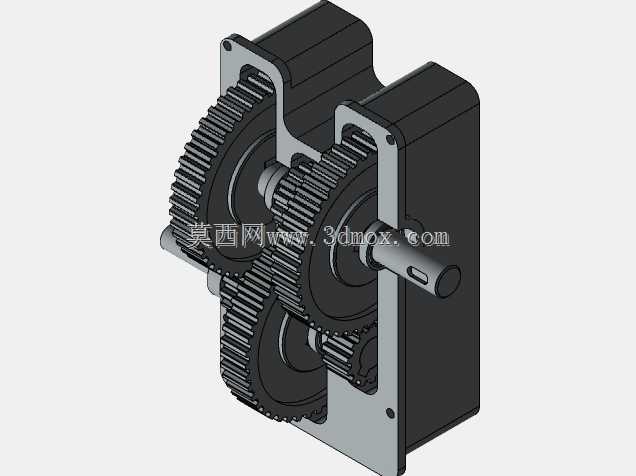

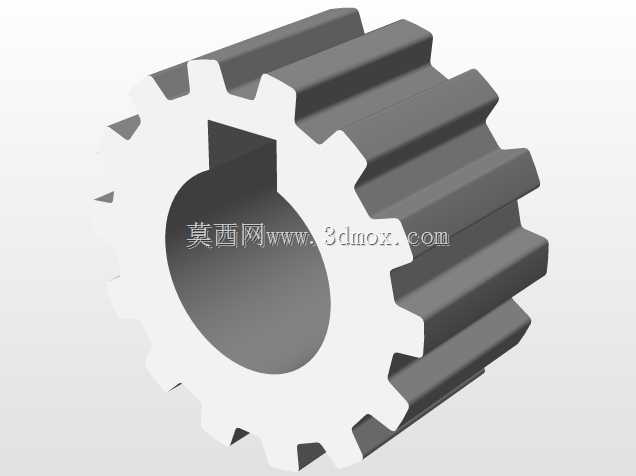

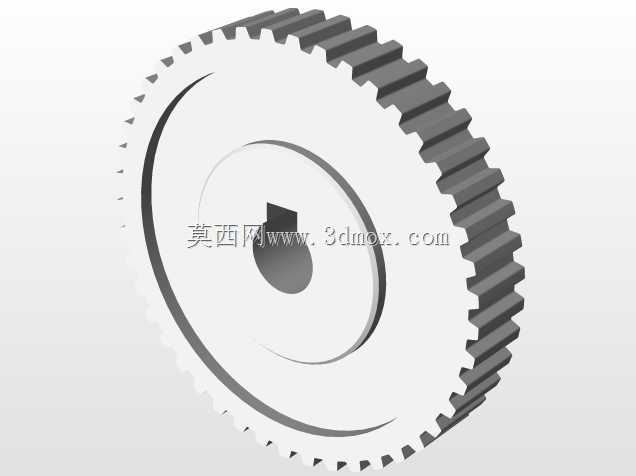

　　从结构设计逻辑来看，这套传动方案采用平行轴布置，四根传动轴依次排布在箱体内腔，每根轴上通过键连接固定对应齿数的正齿轮，相邻轴上的齿轮两两啮合，动力从输入轴进入后，经过四组齿轮副的逐级减速，最终从输出轴传出，传动比分配上遵循逐级降速的原则，高速级齿轮齿数差偏小，低速级齿轮齿数差偏大，既可以保证高速级齿轮的线速度处于合理区间，降低啮合噪音与齿面磨损，也能让低速级齿轮承受更大的输出扭矩，匹配负载端的受力需求。所有齿轮均采用标准渐开线直齿圆柱齿形，加工工艺成熟，装配时不需要额外调整螺旋角啮合间隙，对装配工人的技术要求更低，后期维护更换配件也更容易采购到标准件。

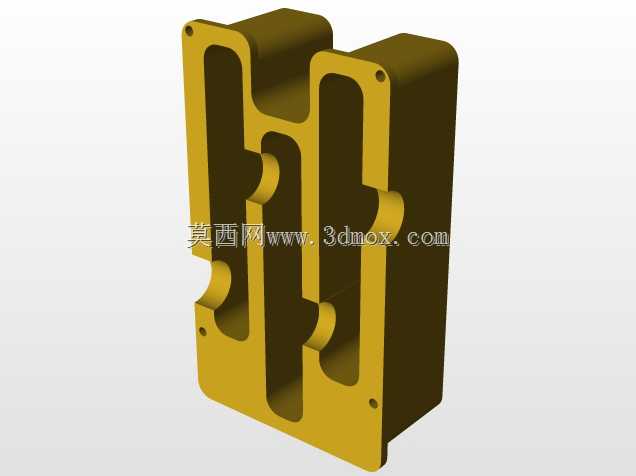

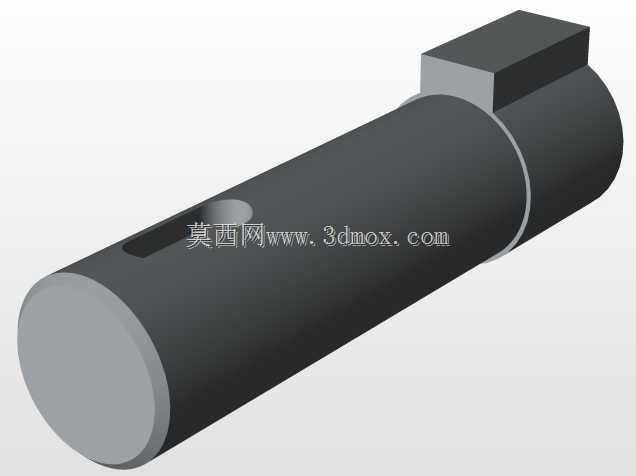

　　箱体采用剖分式？不对，看结构是一体式箱壳加侧端盖的结构？不对，图里的箱体是下半部分封闭式壳体，上半部分开放？不，不对，实际这个箱体是矩形焊接/铸造成型的封闭式腔体，侧壁预留四个轴的安装孔位，每个孔位内嵌滚动轴承，用来支撑传动轴的转动，轴承外侧加装端盖密封，既可以防止箱体内的润滑脂泄漏，也能阻挡外界的粉尘、碎屑进入箱体内腔，避免齿轮啮合面进入杂质造成磨粒磨损。输入轴和输出轴分别从箱体相对的两个侧壁伸出，轴伸端预留键槽，方便和原动机、负载端的联轴器或者带轮连接，轴肩位置做了密封槽设计，加装骨架油封实现动密封，避免长期运转时润滑介质从轴与端盖的间隙渗漏。

　　安装边界上，箱体底部做了平整的安装基面，基面上预留四个对称的安装螺栓孔，孔位间距遵循通用小型减速箱的安装尺寸规范，可以直接固定在设备的安装机架上，不需要额外做转接板；输入输出轴的轴伸直径、轴伸长度都匹配常规的小型电机输出轴尺寸、负载端连接轴尺寸，用户选型时不需要额外做轴的改制，直接通过标准联轴器就能完成对接。箱体内腔的齿轮排布做了充分的间隙校核，齿轮齿顶和箱体内壁之间预留足够的安全间隙，避免运转过程中齿轮和壳体发生剐蹭，同时腔体内预留了足够的润滑脂存储空间，齿轮下半部分可以浸入润滑脂中，实现飞溅润滑，不需要额外加装复杂的强制润滑系统，降低了整体结构的复杂度和制造成本。

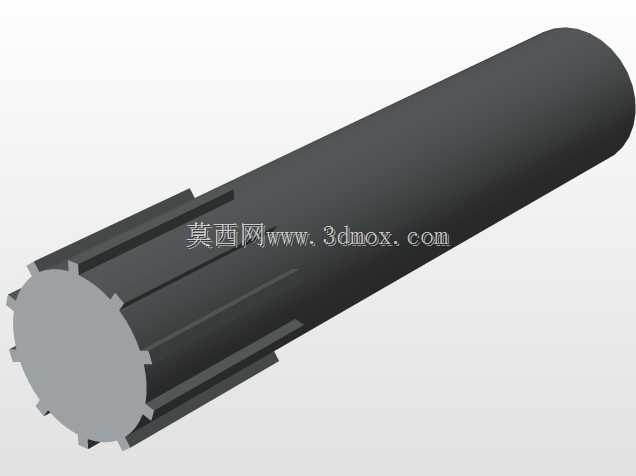

　　实际应用中，这类减速箱的输入转速一般适配1400rpm左右的常规小型异步电机或者伺服电机，经过四级减速后输出转速可以降到几十转甚至几转的区间，输出扭矩可以满足几十牛米的负载需求，完全适配小型皮带输送机、物料分拣机构、小型回转工作台这类设备的传动需求。设计过程中对每根传动轴都做了刚度校核，轴的直径选取充分考虑了弯扭复合受力的情况，避免长期负载运转下出现轴的挠曲变形，导致齿轮啮合偏载、齿面局部磨损过快的问题；齿轮的模数选取也匹配传递的功率大小，齿面接触强度、齿根弯曲强度都满足长期连续运转的寿命要求，正常维护情况下可以实现上万小时的无故障运行。

　　和行星减速箱、蜗轮蜗杆减速箱相比，这种正齿轮平行轴减速箱的传动效率更高，四级传动的整体效率可以达到90%以上，运转过程中的能量损耗更小，同时直齿轮的加工成本更低，配件通用性强，后期维护成本远低于其他结构的减速产品，非常适合对成本敏感、负载平稳、没有大冲击载荷的通用传动场景。装配时只需要按照轴的排布顺序，依次把齿轮压装到对应轴上，再将轴组件装入箱体的轴承孔内，盖好端盖加注润滑脂即可完成总装，装配工序简单，适合批量生产制造。
