汽车通风式刹车制动盘带安装螺栓组件

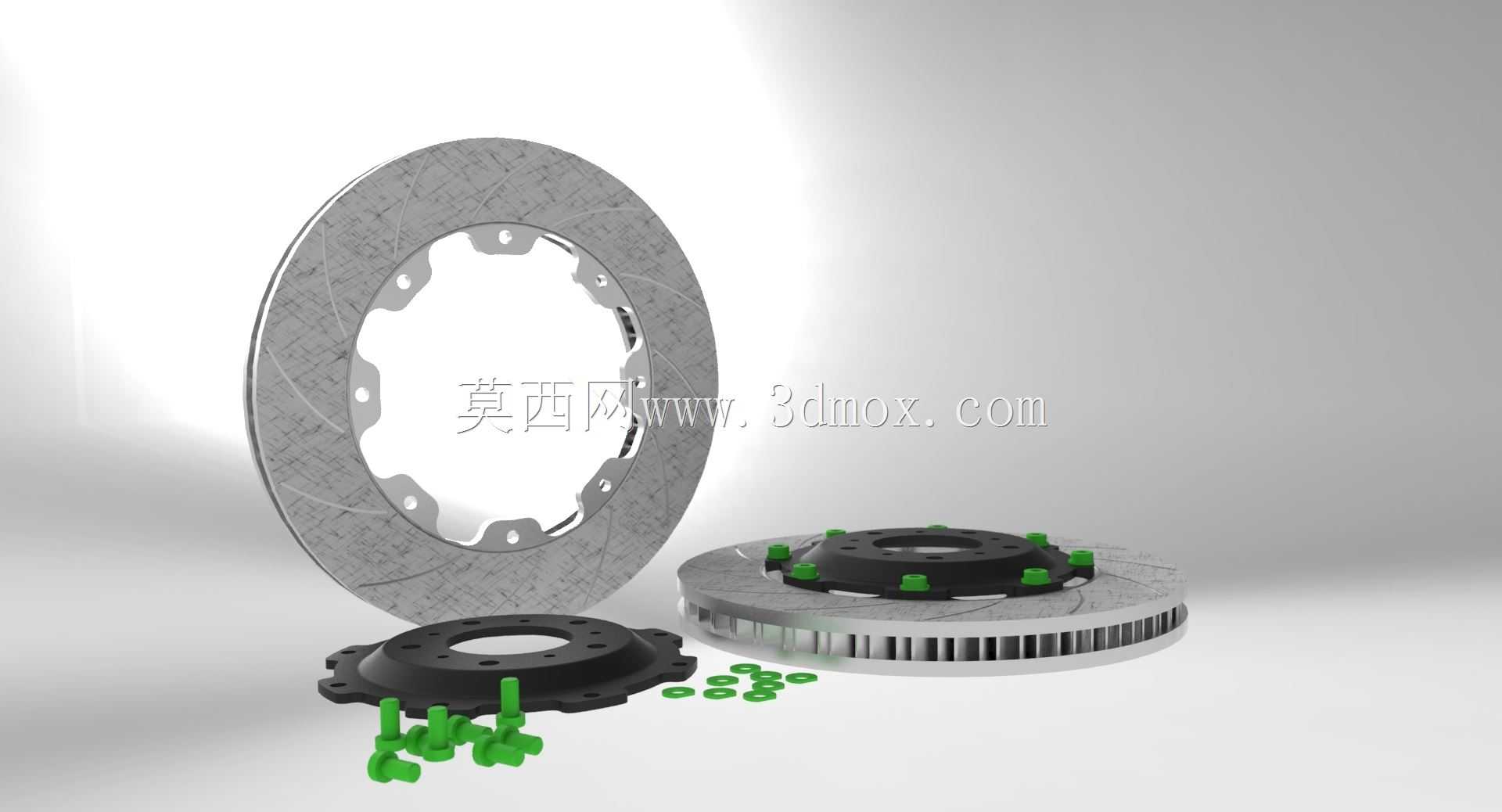

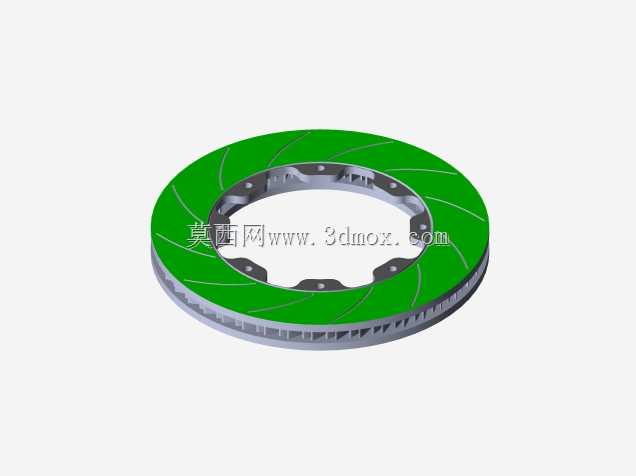

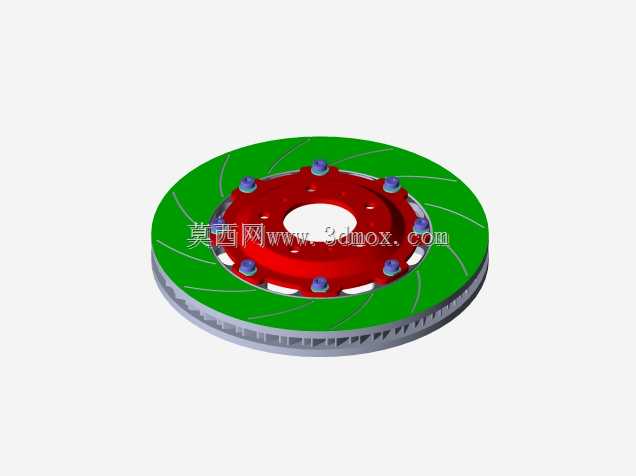

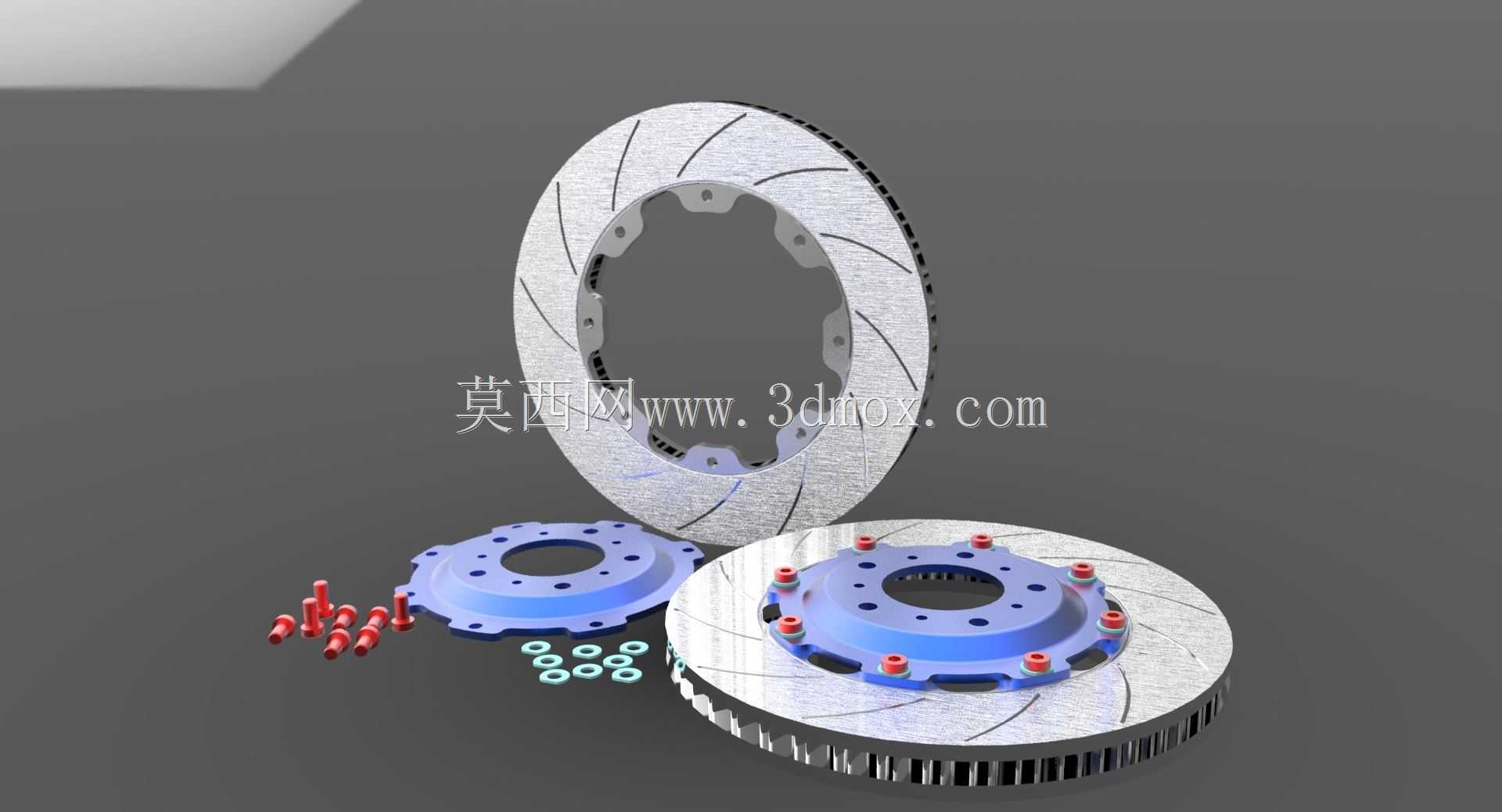

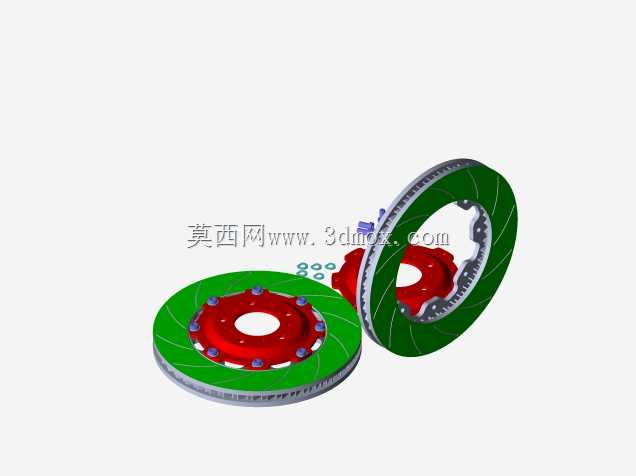

　　这套制动组件的设计核心围绕乘用车盘式制动系统的实际装车需求展开，区别于实心刹车盘的结构，主体采用双层通风道结构，两层摩擦工作面之间布置均匀的径向散热鳍片，车辆行驶过程中，车轮转动带动的气流会顺着通风道从盘体内径侧流向外径侧，持续带走制动过程中摩擦产生的热量，避免长时间连续制动后摩擦片温度过高出现热衰减，保障制动效能的稳定性。从安装边界来看，制动盘中心的定位孔严格匹配轮毂轴头的配合公差，盘体上的安装孔位与轮毂的螺栓孔分布圆完全对应，配套的绿色高强度螺栓专门用于连接制动盘中心的黑色安装帽与轮毂轴承座，安装时螺栓需按照对角顺序按规定扭矩拧紧，避免盘体安装后出现端面跳动量超标的问题，端面跳动量控制在合理范围内才能保证制动时不会出现方向盘抖动、摩擦片偏磨的故障。

　　在实际应用场景中，这类通风刹车盘多用于家用乘用车的前轮制动系统，因为车辆制动时重心会向前轴转移，前轴需要承担70%以上的制动力，产生的热量远高于后轴，通风结构的散热效率比同尺寸实心盘高出40%左右，能够更好地适配前轴的高负荷制动需求。盘体摩擦表面加工有斜向的排水排屑槽，雨天行车时，槽道可以快速排走摩擦面之间的水膜，缩短湿滑路面的制动距离，同时日常制动产生的磨屑也会顺着槽道排出，避免磨屑夹在摩擦片与刹车盘之间造成异常磨损，延长摩擦副的使用寿命。

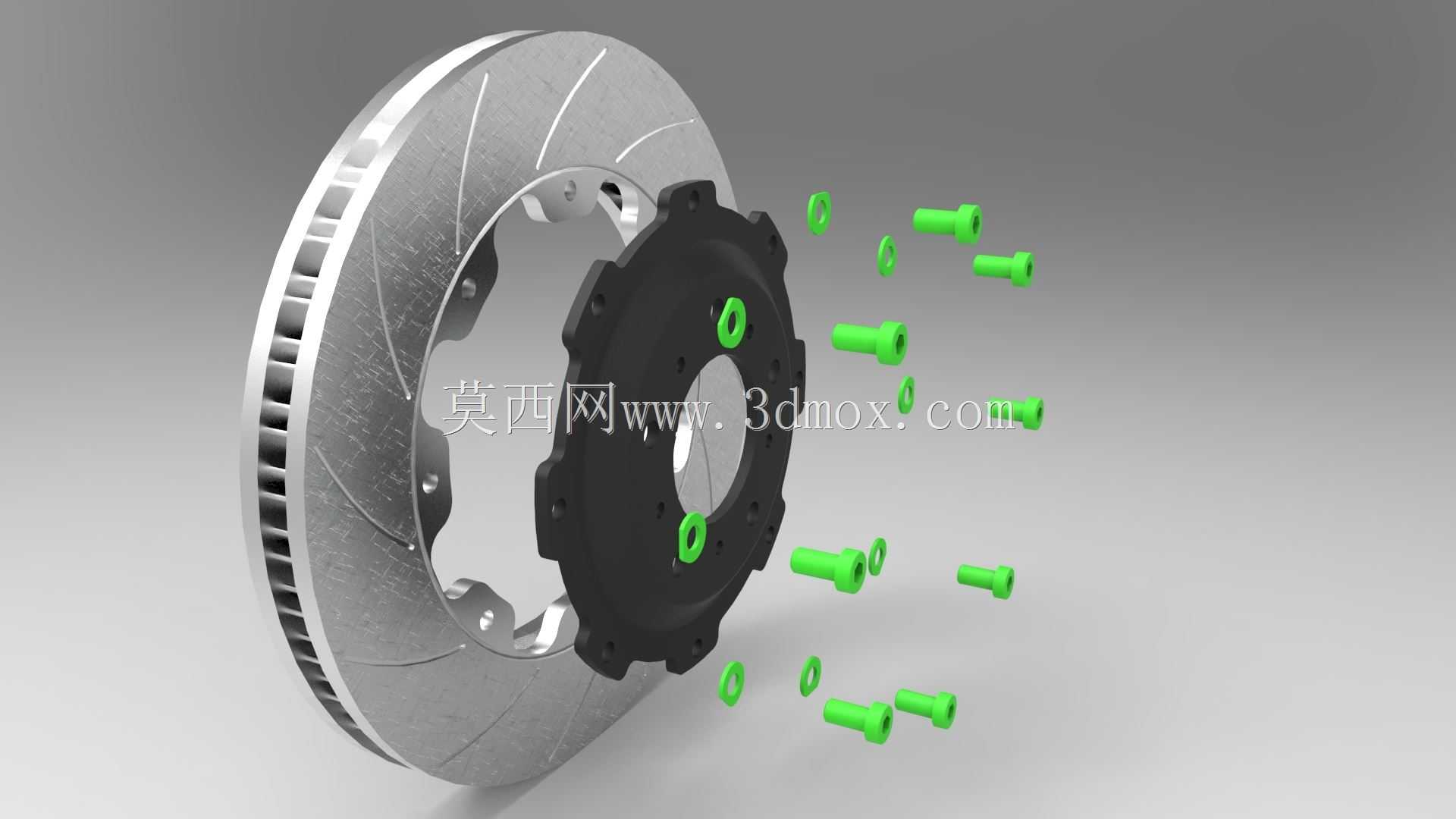

　　设计过程中，盘体的材质选用灰铸铁材质，这类材质的摩擦系数稳定，耐磨性能优异，且铸造工艺成熟、成本可控，能够满足量产装车的成本与性能要求；中心的安装帽采用高强度合金钢材质，承担制动时的扭矩传递作用，将刹车盘与轮毂刚性连接为一个整体，避免制动时出现相对滑动。配套的螺栓采用带法兰面的内六角结构，法兰面可以增大与安装帽的接触面积，分散拧紧时的压应力，避免安装帽表面被压溃，同时螺栓的螺纹规格匹配轮毂上的螺纹孔，不需要额外加工适配，安装时直接按照标准扭矩紧固即可。

　　从外形尺寸的适配性来看，盘体的外径尺寸对应适配16-18寸的轮毂规格，厚度尺寸匹配常见的单活塞浮动式制动卡钳，摩擦工作面的宽度与对应规格的摩擦片宽度完全契合，不会出现摩擦片超出盘体边缘或者接触面积不足的问题。盘体边缘的通风道入口做了倒角处理，能够降低气流进入通风道时的风阻，提升散热气流的流量，进一步强化散热效果。在结构强度校核上，盘体的散热鳍片不仅承担散热作用，同时也是连接两层摩擦工作面的加强筋，能够提升盘体的整体刚性，避免高速制动时盘体在夹紧力作用下出现形变，保证制动踏板的脚感线性，不会出现制动力忽大忽小的问题。

　　日常装车使用中，这类刹车盘的磨损极限有明确的尺寸要求，当摩擦工作面的磨损量达到设计预留的磨损极限厚度时，就需要及时更换，避免盘体强度不足在制动时出现开裂的风险。安装前需要清理轮毂轴头表面的锈迹与杂质，保证刹车盘安装面与轮毂轴头完全贴合，否则即使新盘安装后也会出现制动抖动的问题。配套的螺栓属于高强度紧固件，重复拆装时需要检查螺纹是否有滑牙、拉伸变形的情况，出现损伤要及时更换，不能用普通规格的螺栓替代，避免制动时螺栓断裂引发安全事故。整个组件的建模过程严格按照实际装车的尺寸公差搭建，各个配合面的间隙、安装孔的位置度都和实物保持一致，能够直接用于制动系统的结构匹配验证、卡钳安装间隙校核，也可以作为汽车维修教学的演示模型使用。
