机加工台用手动螺杆式夹紧虎钳结构

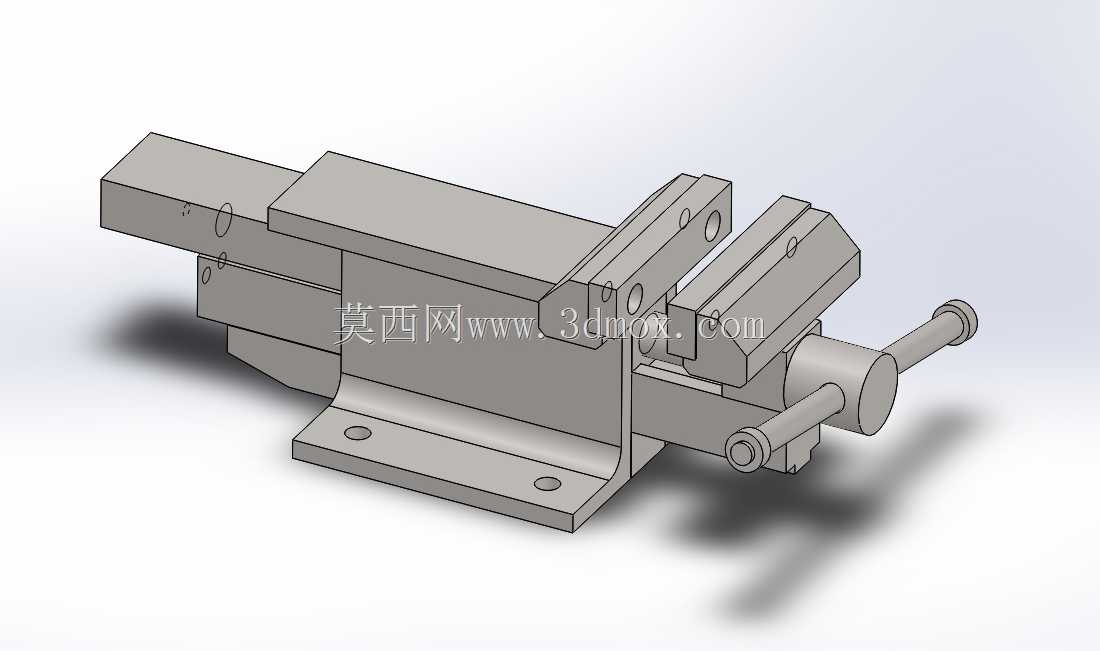

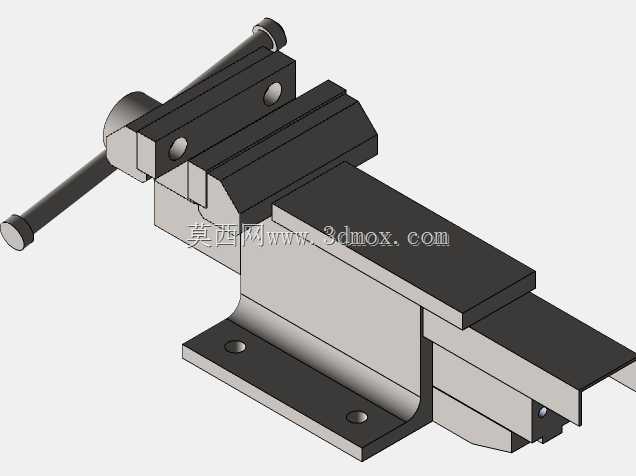

　　在常规机加工工位、钳工修配作业以及小型零件检测定位场景中，这类手动螺杆式虎钳是工位上出现频率极高的通用夹持工装，区别于液压、气动类的动力夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成工件的夹紧与松脱，对于零散小批量的加工、修配作业来说适配性极强，不会因为工位动力配套问题限制使用场景。从实际功能来看，这套虎钳结构的核心作用是为被加工工件提供稳定的夹持约束，避免在锉削、钻孔、轻铣、打磨等作业过程中工件出现位移、翘曲，保证加工基准的一致性。整套结构的设计逻辑完全围绕手动操作的便捷性与夹持稳定性展开，固定钳身部分设置了带安装孔的底座，安装孔位的间距与常规钳工工作台、机床辅助工作台的T型槽间距做了匹配，

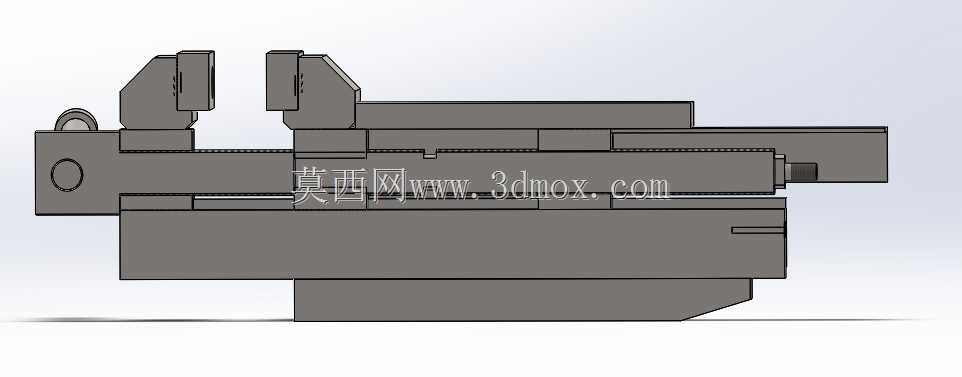

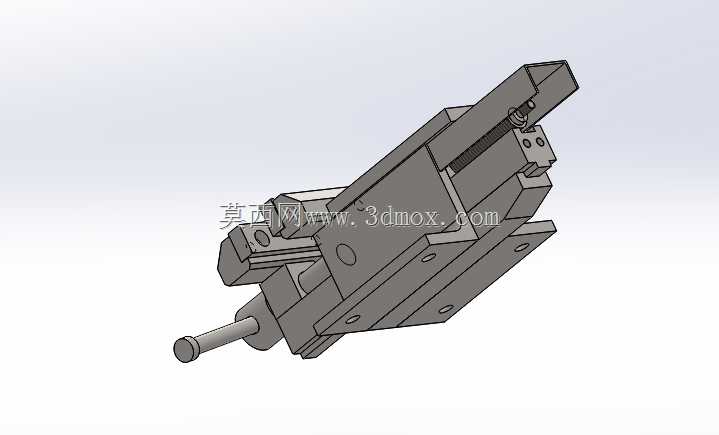

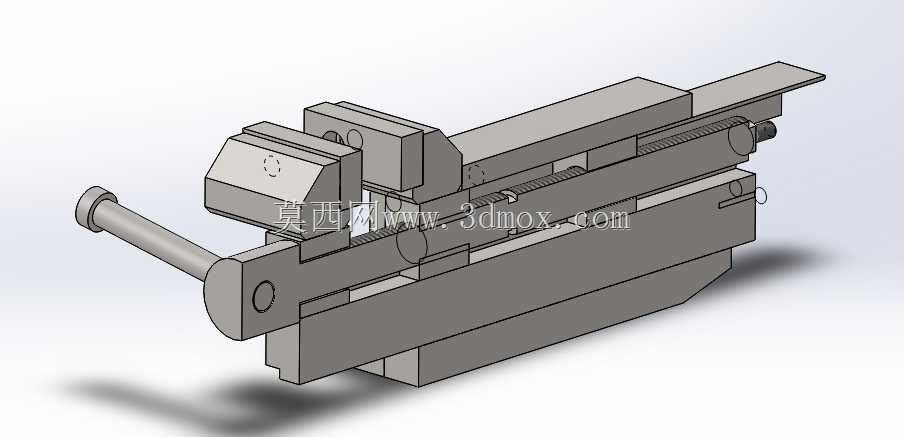

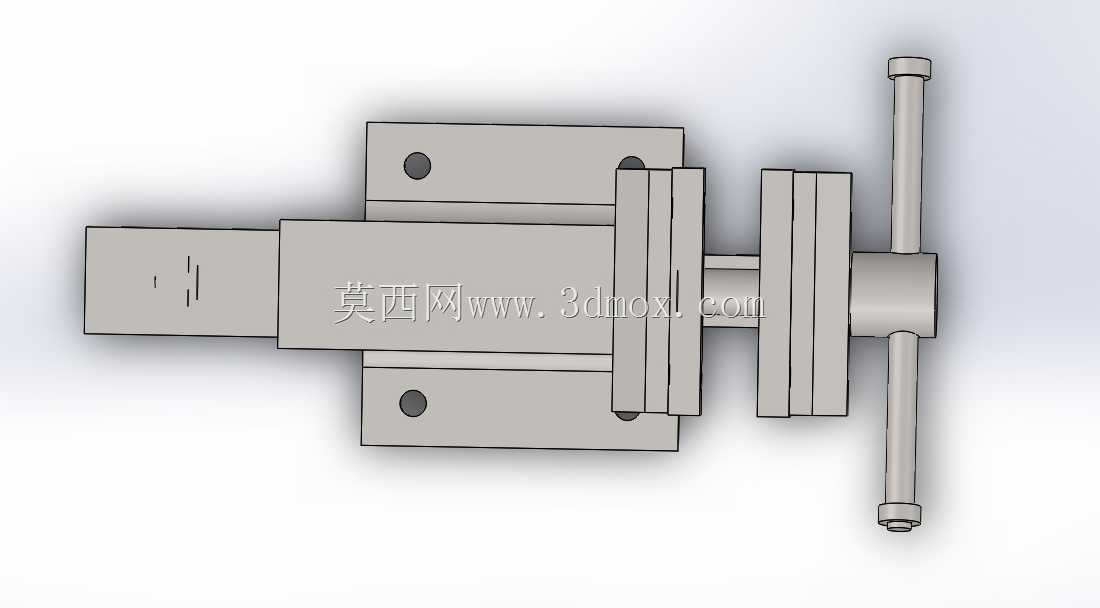

　　安装时可以直接通过T型螺栓将虎钳锁紧在工作台面上，不需要额外制作转接安装板，降低工位适配的改造成本。活动钳身通过导轨结构与固定钳身配合，导轨采用了矩形滑动配合面，配合间隙经过合理设计，既保证活动钳身可以沿轴向顺畅滑动，不会出现卡滞，又能控制配合间隙避免夹紧时钳口上翘，影响夹持精度。夹紧动力传递依靠梯形螺杆副实现，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁紧机构，简化了整体结构；螺杆末端设置了横向穿装的转动手柄，手柄长度经过力臂核算，操作人员单手施加作用力即可产生足够的夹紧力，应对常规金属零件的夹持需求，同时手柄两端做了圆滑处理，避免操作时刮伤手部。钳口部分采用了可更换的结构设计，

　　钳口工作面上加工有交叉防滑齿纹，能够增加与工件接触面的摩擦力，降低夹持所需的正压力，避免工件表面被过度压伤；当钳口齿纹磨损后，可以直接松开紧固螺钉更换新的钳口板，不需要整体更换虎钳主体，延长整套工装的使用寿命。从安装边界尺寸来看，这套虎钳的底座宽度、整体开合行程都适配常规小型工位的安装空间，最大开合距离可以覆盖常见小型轴类、板类、异形零件的夹持需求，固定钳身的高度设计也保证了夹持工件时，工件加工面的高度符合操作人员的作业舒适区间，不需要额外垫高工件。在结构细节处理上，螺杆与活动钳身的连接部位设置了止推结构，将螺杆转动时的圆周运动转化为活动钳身的直线运动，同时减少转动时的摩擦阻力，操作手感更顺畅；底座上的安装孔采用沉孔设计，

　　锁紧螺栓安装后螺栓头不会突出底座表面，避免安装后虎钳底面与工作台面之间出现间隙，保证安装后的整体刚性。滑动配合面的位置预留了润滑脂加注的间隙空间，日常维护时只需要定期在配合面涂抹润滑脂，就可以长期保持滑动的顺畅性，维护成本极低。不同于重型机用虎钳的大体积、大夹紧力设计，这类手动虎钳的整体重量控制在单人可以搬运的范围内，能够根据作业需求灵活调整安装位置，既可以固定在长期作业的工位上，也可以临时安装在移动作业台面上完成现场修配作业。在零件检测场景中，它也可以作为定位工装使用，配合百分表、高度尺等量具完成零件形位公差的检测，夹持时可以根据工件的材质调整夹紧力，避免薄壁类零件被夹变形，保证检测结果的准确性。整套结构没有复杂的传动部件，所有零件都采用常规金属切削工艺即可加工完成，加工难度低，备件替换方便，对于小型加工车间、维修班组、教学实训场景来说，都是实用性极强的基础工装配置。
