皮带传动惰轮换向机构结构设计

　　这套惰轮传动结构主要面向小载荷动力换向的实验验证场景，常见于教学演示台架、小型轻工设备的动力传递支路，用来在不改变主动轮转向的前提下，调整从动轴的旋转方向，同时适配多组平行轴之间的动力分流需求。从实际使用边界来看，这套结构的安装底座采用一体式平板支架设计，所有支撑立柱均垂直固定在底座平面上，各辊轴的平行度公差需要控制在0.05mm以内，避免皮带运行过程中出现跑偏、掉带的问题；整体安装占用的平面尺寸约为280mm×180mm，垂直方向高度约160mm，适合嵌入到桌面级实验设备或者小型自动化生产线的动力单元中，不需要额外预留过大的检修空间，日常维护仅需检查皮带张紧度即可。

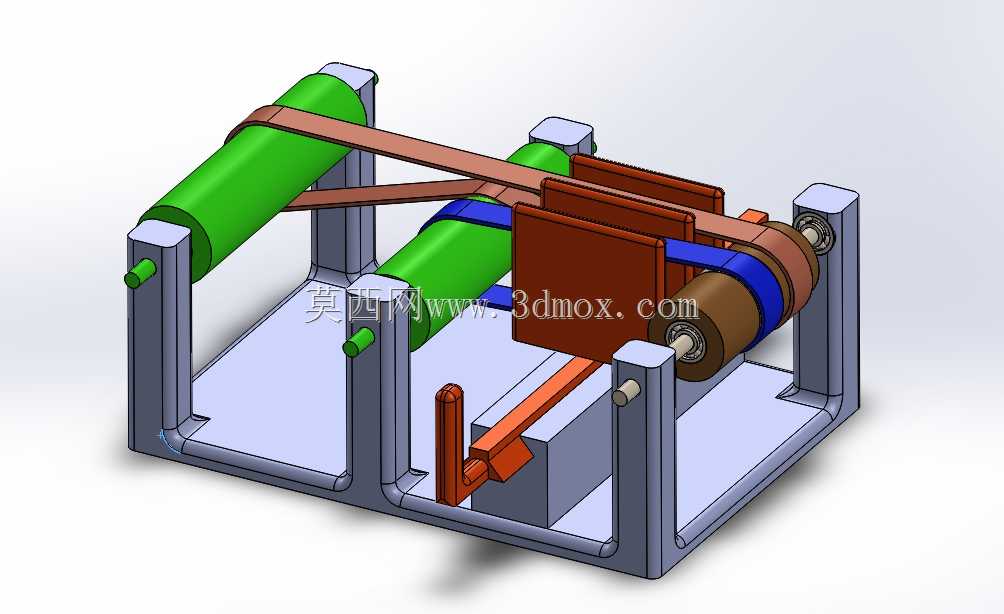

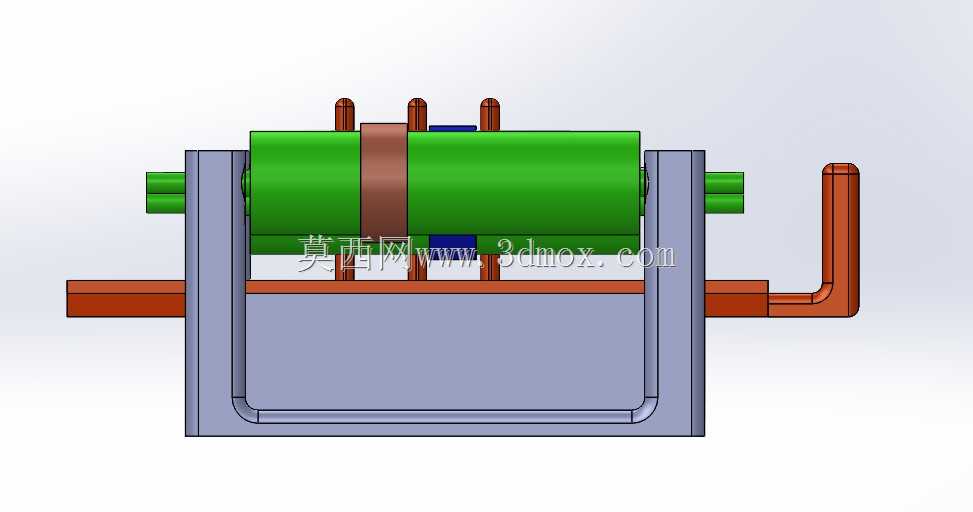

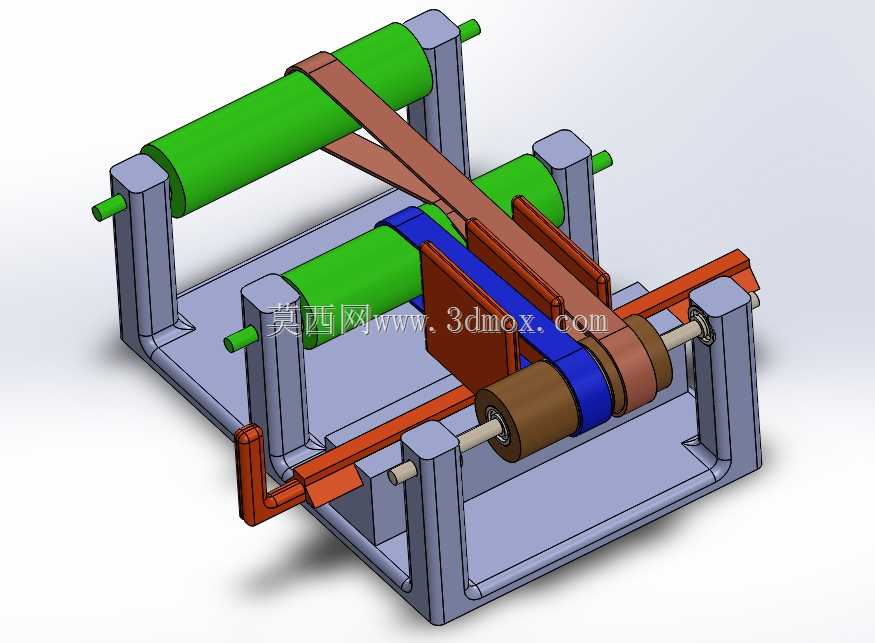

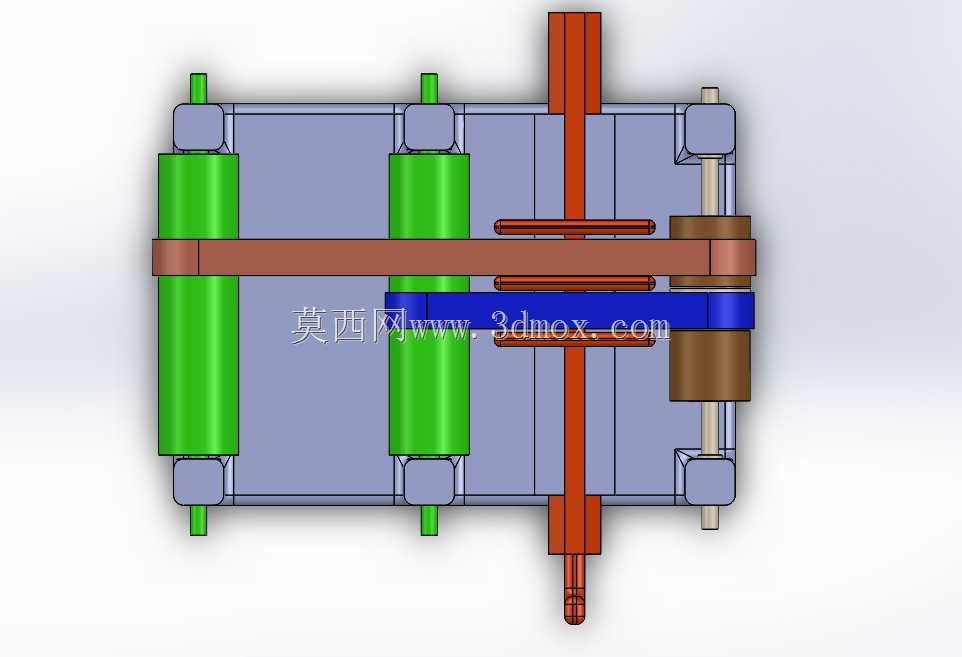

　　设计过程中首先确定的是传动换向的核心逻辑：通过多组平行布置的绿色辊筒作为主传动辊，搭配棕色平皮带完成动力的跨轴传递，中间位置的棕色滚柱组是扭矩输出的核心部件，所有旋转部件均通过浅灰色支架上的轴承位实现支撑，轴承直接嵌入支架的预制孔位中，不需要额外加装轴承座压盖，简化了装配流程的同时，也控制了整体的制造成本。需要注意的是，这套结构的初始设计定位是原理验证，相邻皮带之间的间距设置偏小，实际量产应用时需要将各传动辊的中心距向外调整至少15mm，避免皮带高速运行时出现相互摩擦、剐蹭的问题，防止皮带过早磨损失效。

　　从功能特性来看，这套惰轮系统不需要额外增加张紧轮结构，通过调整中间滚轮的安装位置即可实现皮带张紧度的微调，中间的滚轮组件除了承担皮带张紧的作用外，还可以作为动力输出端，将扭矩传递给外部的执行元件，比如小型输送带、间歇送料机构等，实现单动力输入下的多轴动力输出。传动部件全部布置在两组棕色滚柱之间的轴承位上，旋转过程中轴向窜动量控制在0.1mm以内，保证动力传递的平稳性，平皮带的传动方式本身具备一定的过载缓冲能力，当输出端载荷超过额定值时，皮带会出现轻微打滑，避免动力输入端的电机出现堵转烧毁的问题。

　　实际选型适配时，需要根据传递的扭矩大小匹配对应的皮带材质，如果是演示场景可以选用普通橡胶平皮带，如果是传递稍大扭矩的工业场景，可以更换为尼龙片基平皮带，同时将支架材质从硬质PVC更换为6061铝合金，提升整体结构的刚性。各辊轴的端部都设计有伸出轴段，可以方便安装同步带轮或者联轴器，和外部动力源、执行元件快速对接，支架上的安装孔位均设计为长圆孔，允许安装时对各辊轴的位置进行小范围调整，补偿加工过程中带来的尺寸误差，降低零件的加工精度要求，减少生产制造成本。在装配流程上，需要先将所有辊轴和轴承压装到位，再套装平皮带，最后调整中间滚轮的位置张紧皮带，避免强行拉扯皮带导致的皮带内部纤维断裂，延长皮带的使用寿命。
