27度坡度法兰式万向传动连接结构

　　在重载传动系统的布局设计中，经常会遇到动力输入与输出端存在固定轴线夹角的工况，比如工程机械的行走机构传动、大型设备的分动箱动力输出、重型输送线的转角动力传递等场景，常规的刚性联轴器完全无法适配这类存在轴线偏角的传动需求，这时候带角度补偿能力的万向传动结构就成了这类工况下的核心连接件。本次展示的这款万向连接结构，专门针对27度固定轴线偏角的传动场景设计，两端采用标准法兰连接界面，能够直接与同规格的法兰式动力输出端、负载输入端完成对接，不需要额外加工定制连接转接件，大幅降低现场安装的适配成本。

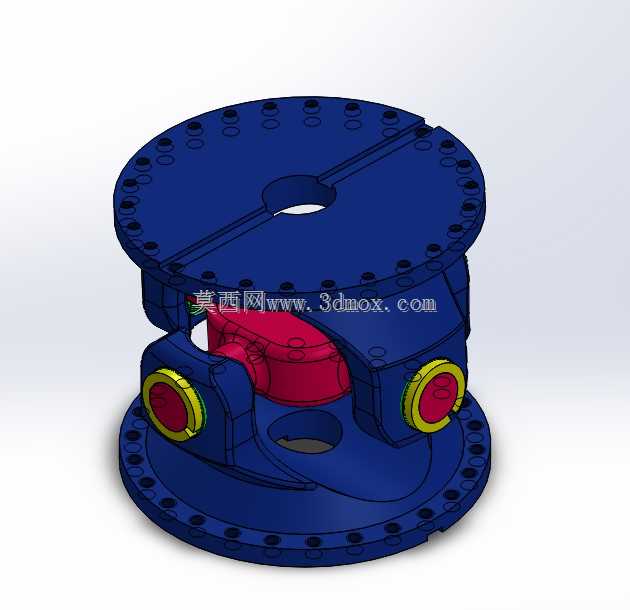

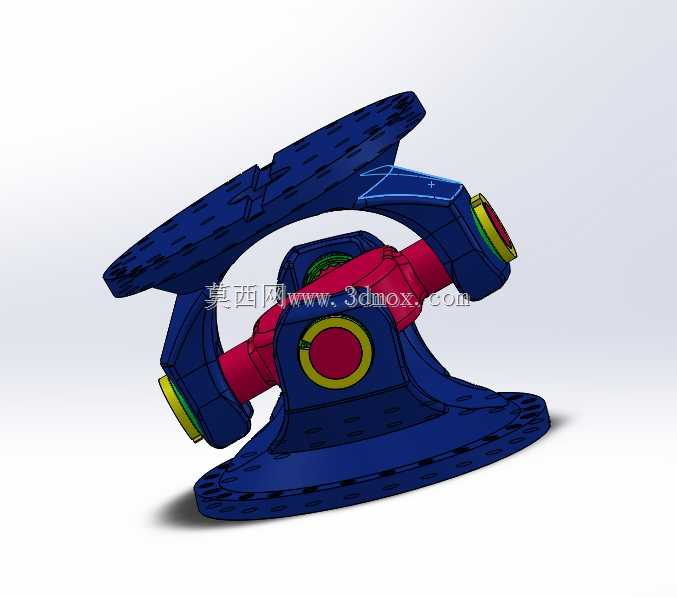

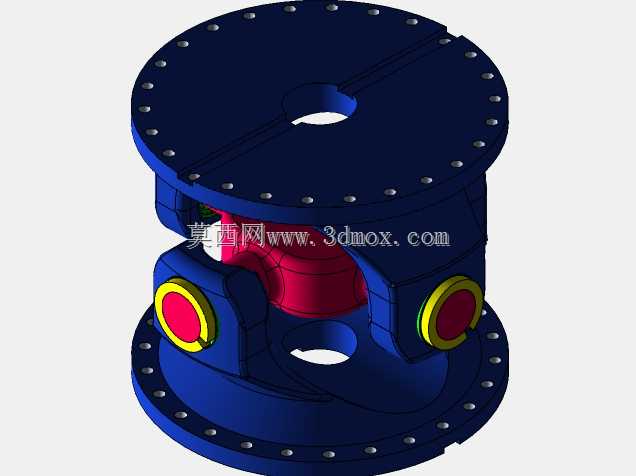

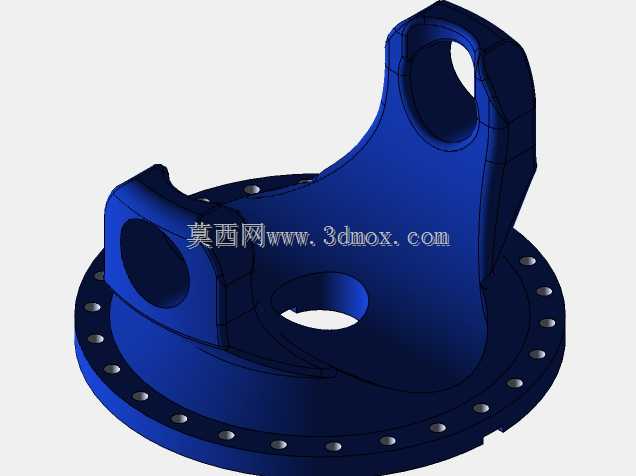

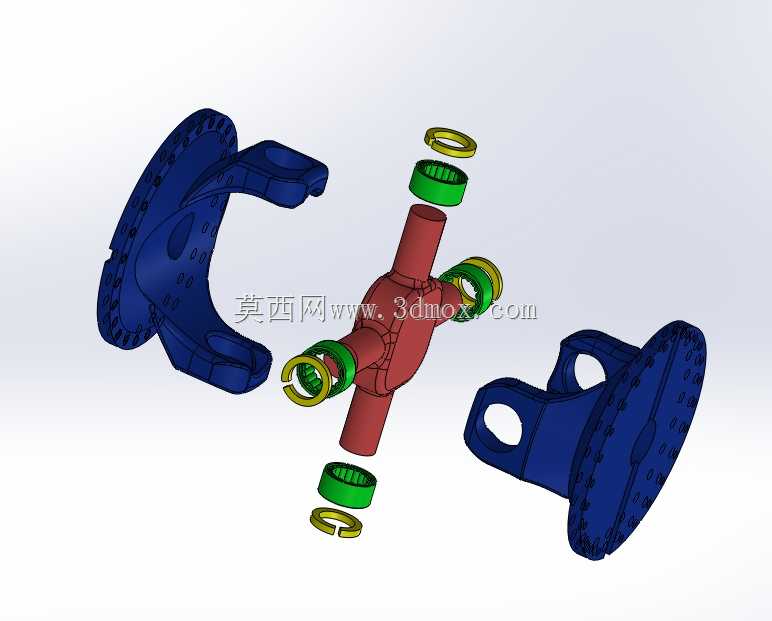

　　从结构设计逻辑来看，这款万向节没有采用传统十字轴式万向节的外露十字轴布局，而是采用了封闭式的铰接内腔结构，上下两个法兰端分别通过对称布置的两组铰接耳座与中间的十字传力块连接，铰接位置配置了带密封端盖的滑动轴承衬套，能够在传递大扭矩的同时，适应长期往复摆动的磨损需求，端盖的密封结构可以阻挡车间内的粉尘、切削液、水汽进入铰接摩擦面，延长结构的维护周期，适合在冶金、矿山、重型装备制造这类工况环境相对恶劣的场景下使用。上下法兰盘均采用分体对夹式的法兰结构设计，法兰端面沿圆周方向均匀布置了多组螺栓连接孔，能够适配不同螺栓孔分布圆直径的对接部件，安装时不需要完全对齐所有孔位，可通过微调法兰分体结构的周向位置来适配对接端的孔位偏差，降低现场安装的对位难度。

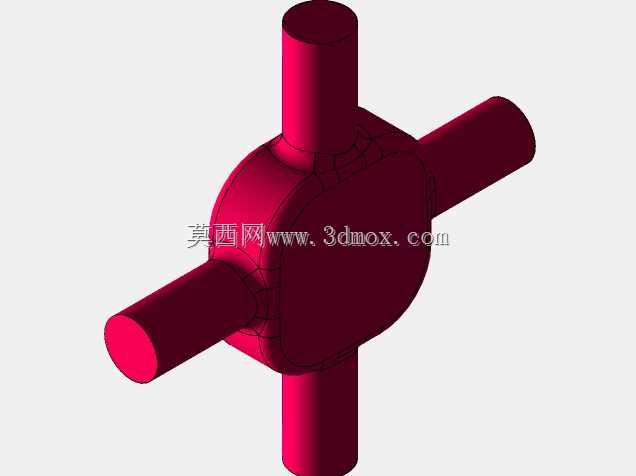

　　在实际安装边界的考量上，这款万向节的整体轴向尺寸经过紧凑化优化，在满足27度偏角摆动的空间需求前提下，尽可能压缩了整体轴向长度，不会因为加装万向节导致整个传动链的轴向尺寸过度增加，适合安装空间局促的传动布局场景。法兰盘的外径尺寸按照重载传动的扭矩需求设计，法兰厚度经过刚度校核，在满负载扭矩传递时不会出现法兰面翘曲变形的问题，连接螺栓采用铰制孔螺栓设计，能够承受传动过程中的剪切力，避免长期运行后螺栓松动导致的传动失效。中间的传力块采用高强度合金材质，经过调质处理提升整体抗冲击性能，能够承受重载传动过程中的瞬时冲击载荷，不会因为设备启动、负载突变时的冲击力出现结构断裂。

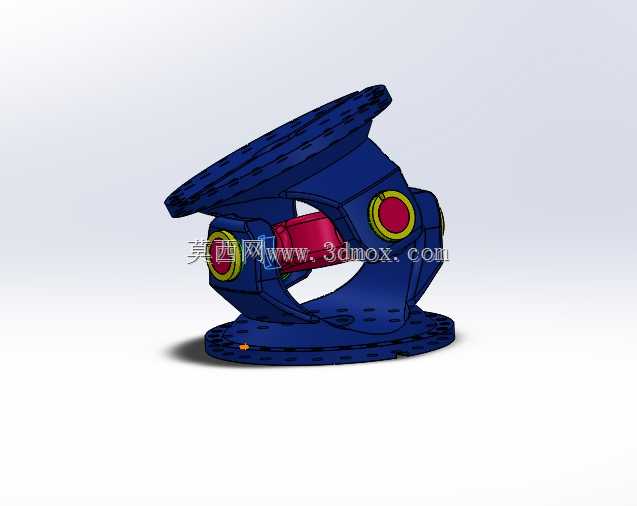

　　在功能特性层面，这款万向节属于定角度补偿型的万向传动结构，不同于可自由调整角度的万向联轴器，它的最大摆动角度被限制在27度，能够避免现场安装时因为过度调整角度导致的铰接结构卡死、磨损加剧问题，适合两端轴线固定存在27度夹角的固定传动场景，不需要额外设置角度限位结构。铰接位置的润滑通道采用内置式设计，可通过法兰端的注油孔直接向铰接摩擦面加注润滑脂，不需要拆解结构就能完成日常维护保养，降低后期运维的工作量。整个结构的外部没有突出的尖锐部件，所有连接位置都做了圆弧过渡处理，运行过程中不会出现勾挂外部管线、杂物的问题，适合安装在人员可接近的设备传动位置，降低安全隐患。

　　从选型适配的角度来说，这类固定偏角的万向节非常适合用于动力端与负载端位置固定、轴线存在固定夹角的传动场景，比如大型风机的转角传动、矿山设备的破碎机构动力传递、重型工程机械的工作机构动力输入等场景，相比可伸缩式的万向传动轴，它的结构刚性更强，能够传递更大的扭矩，传动过程中的背隙更小，传动精度更高，不会出现伸缩花键磨损导致的传动旷量问题。在进行三维建模时，整个结构的所有配合面都按照实际加工公差进行了预留，铰接位置的配合间隙符合滑动轴承的配合公差要求，法兰端的连接孔位置度、端面跳动公差都按照相关传动连接件的行业标准进行设定，模型可直接用于后续的工程图导出、装配干涉校验、传动运动仿真等工作，不需要额外进行结构细节的补全调整。
