列车外置监控相机工业级结构设计

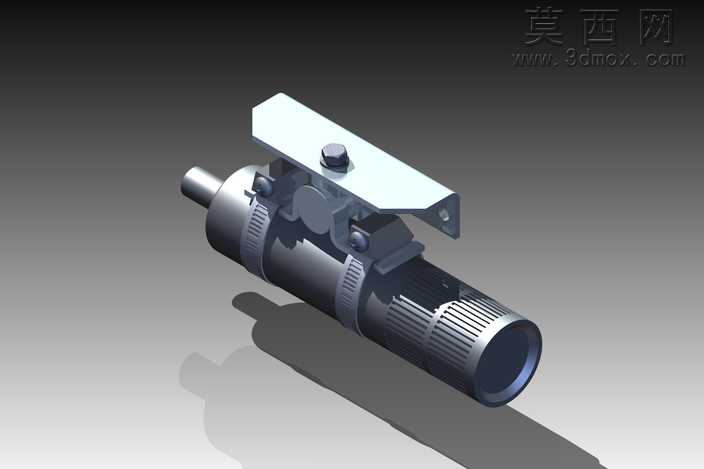

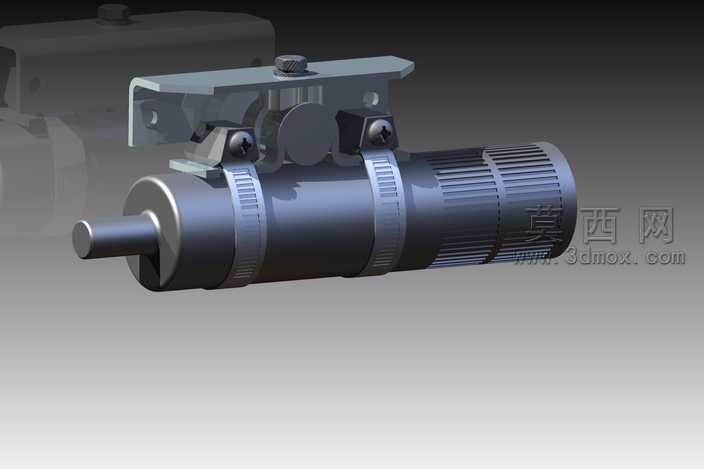

本作品为适配列车外部安装场景的监控相机三维建模设计，整体采用工业级防护导向的结构逻辑，在三维建模阶段优先还原设备的实体装配关系，所有部件按照1:1实物比例搭建，整体尺寸严格控制为191×36×94.5毫米，镜头焦距覆盖9-22毫米的变焦区间，适配列车运行过程中不同距离的外部环境监控需求。建模过程中对相机主体的筒身结构做了精细化处理，筒身表面的防滑滚纹采用阵列特征生成，还原金属机加工后的纹理质感，筒身中部的两道环形固定箍单独建模，预留与安装支架的装配间隙，保证结构组装的合理性。顶部的安装支架采用钣金折弯特征构建，支架上的固定孔位、锁紧螺栓、铰接调节结构全部按照机械装配逻辑设计，可实现相机安装角度的灵活调整，适配列车车体不同位置的安装点位需求。镜头端的伸出结构做了阶梯式轴段设计，还原光学镜头的逐层装配关系，尾部的散热格栅采用等距阵列切槽特征，模拟金属壳体的散热结构，保障设备在户外长期运行的散热性能。材质渲染阶段，相机主体采用哑光金属材质，还原工业铝合金壳体的磨砂质感，固定螺栓、铰接轴等部件采用亮面金属材质区分不同加工部件的视觉差异，安装支架采用镀锌钣金材质，表面做轻微的做旧处理，模拟户外使用环境下的金属质感。整体设计充分考虑列车运行时的震动、户外环境防护需求，所有连接结构都做了加强处理，模型可直接用于结构验证、装配模拟以及产品展示场景，完整还原了工业级外置监控相机的全部结构细节，无冗余建模特征，各部件之间的装配关系清晰可查，可支持后续的工程出图、结构优化等工作。
