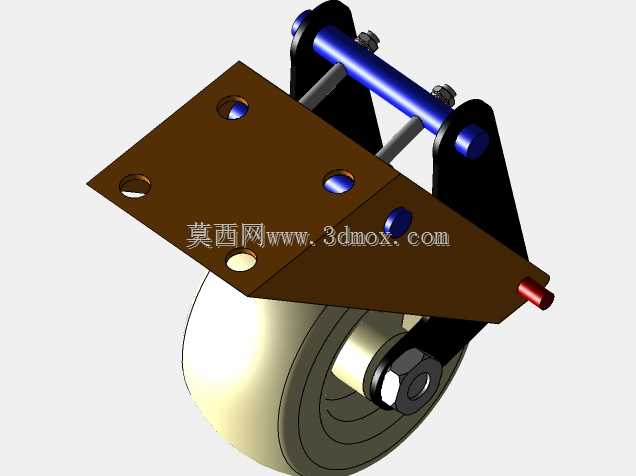

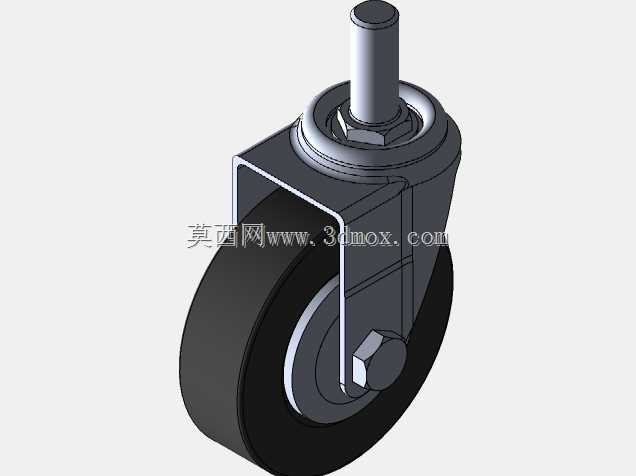

带安装支架的重载万向活动滚轮结构

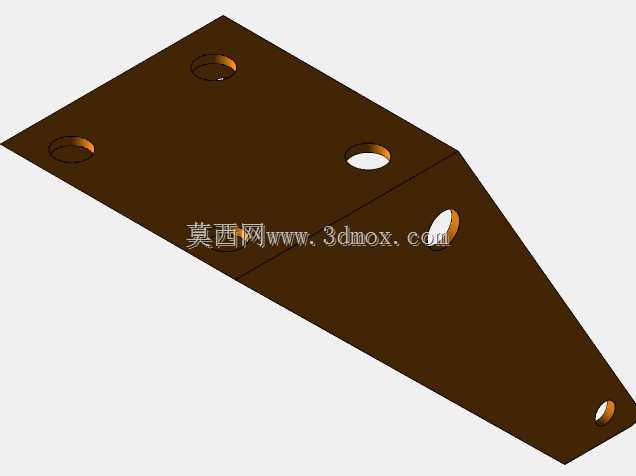

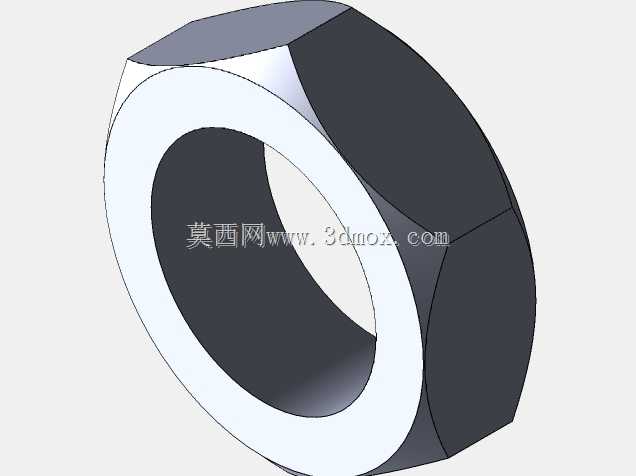

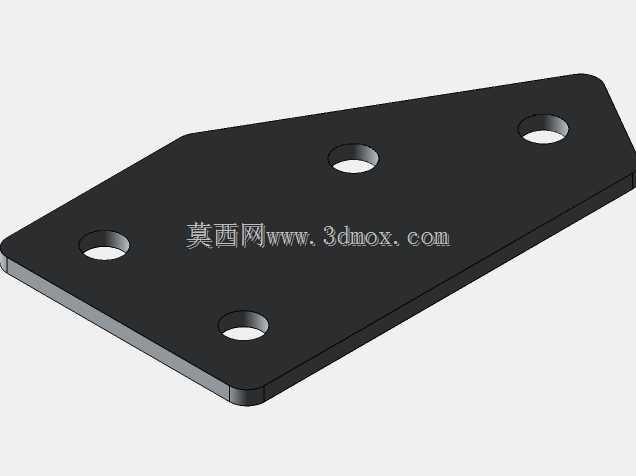

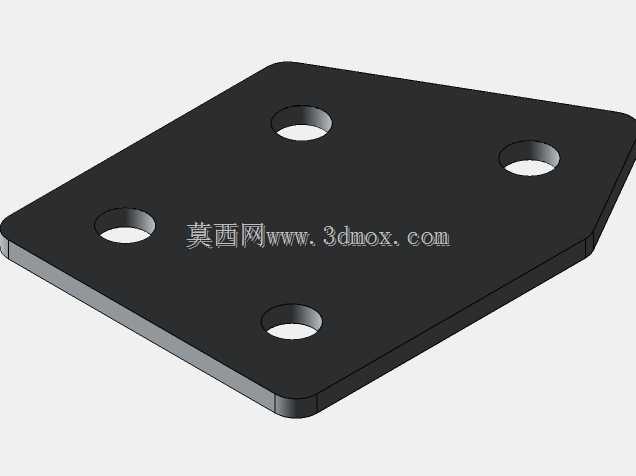

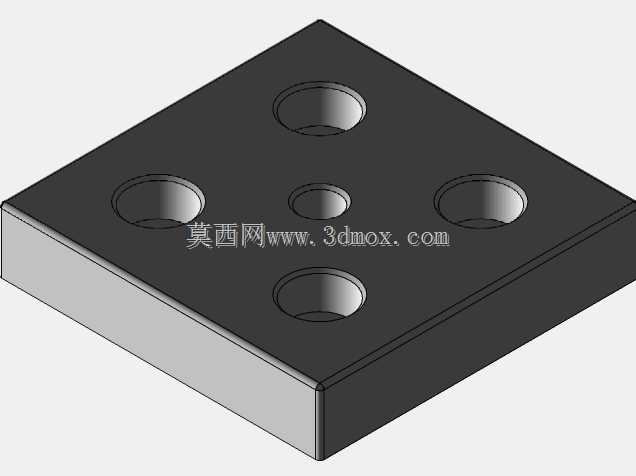

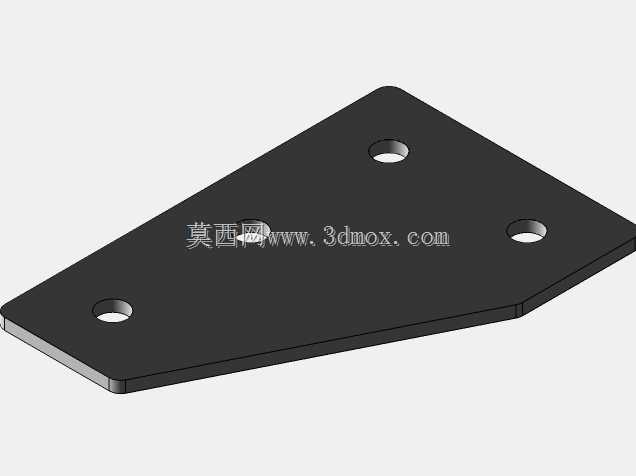

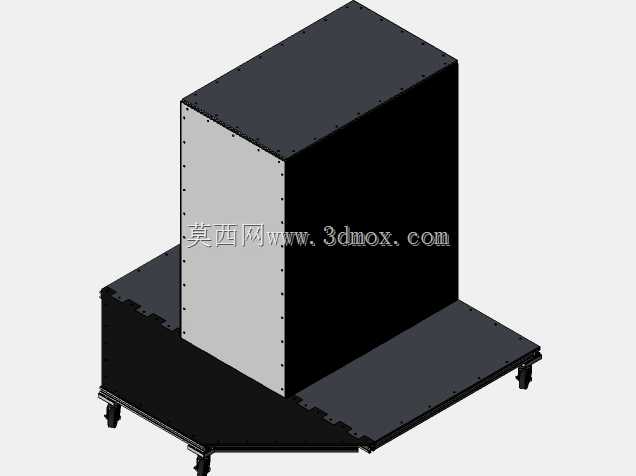

　　这款带安装支架的滚轮结构，是工业移动场景里非常典型的行走支撑部件，日常在各类工装周转车、小型移动设备机架、可移位操作台、轻型仓储货架的底部都能见到这类结构的应用，核心作用是承载设备整体重量，同时实现设备的灵活转向与平面位移，降低设备移位时的人力投入，也能避免设备直接与地面摩擦刮伤地坪。从结构设计来看，这款滚轮采用了支架与轮体分体装配的思路，顶部的安装板为矩形平板结构，板上预留了四个沉头安装孔，孔位沿安装板对角线对称分布，安装时可以直接通过螺栓将整个脚轮组件固定在设备底部的安装基面，沉孔设计可以让螺栓头完全埋入板内，不会突出安装面干涉设备与支架的贴合，保证安装后整体连接的稳定性，不会出现局部应力集中导致的连接松动。

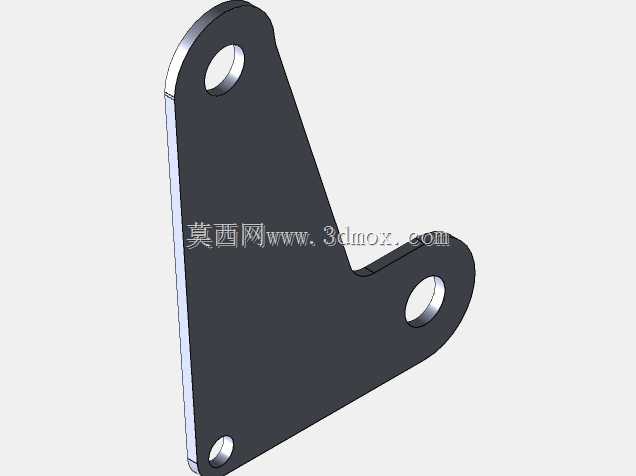

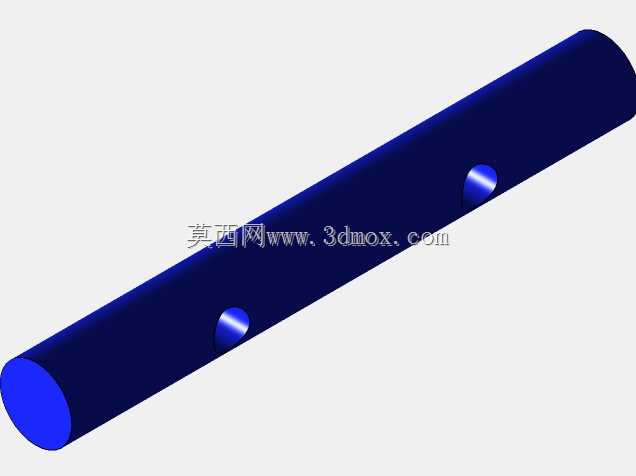

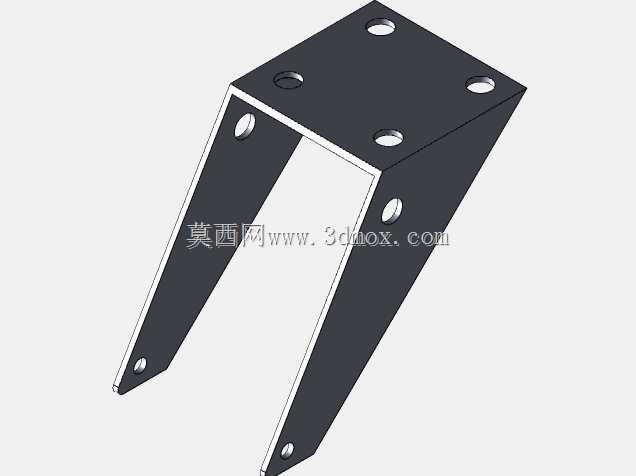

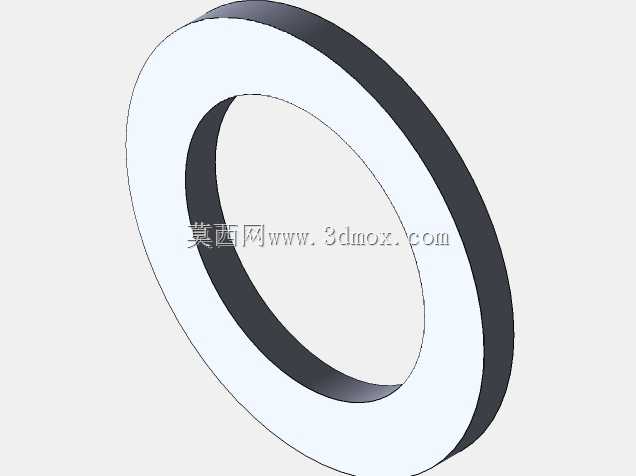

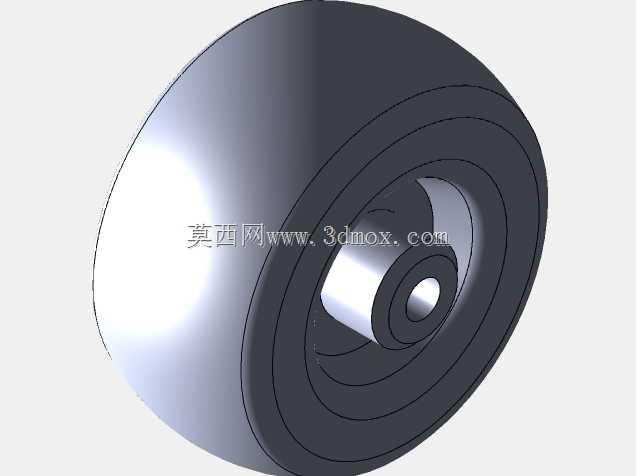

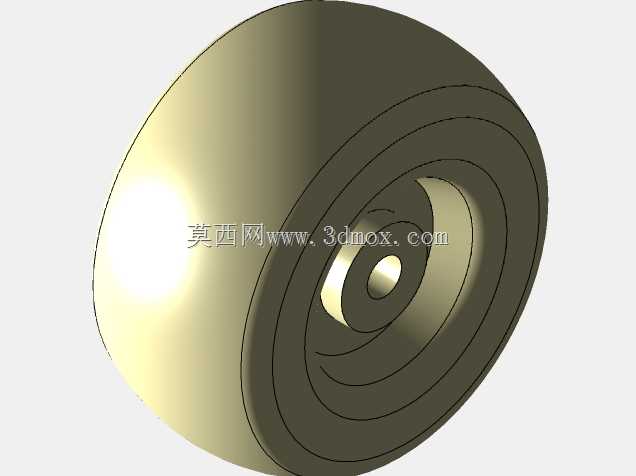

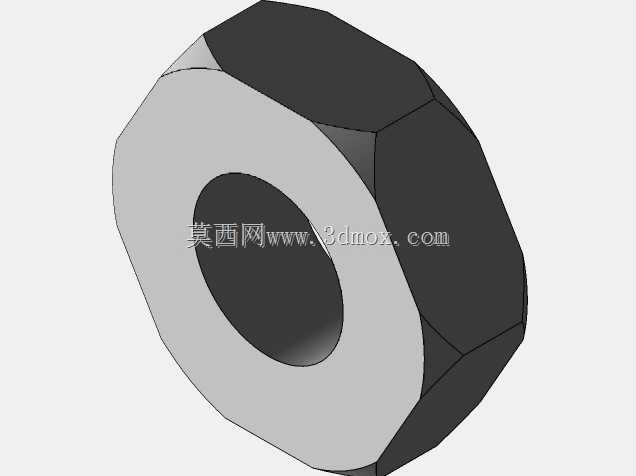

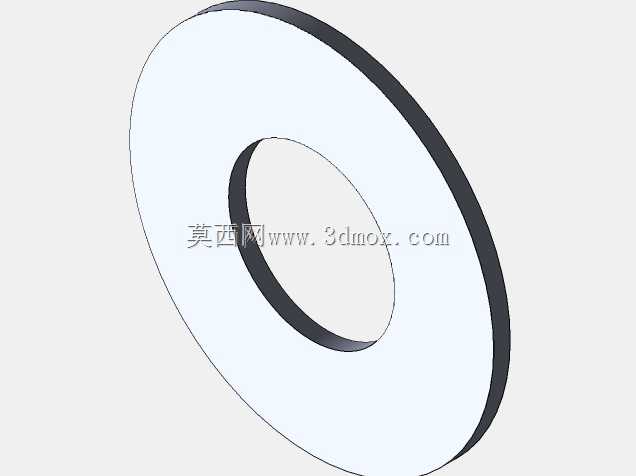

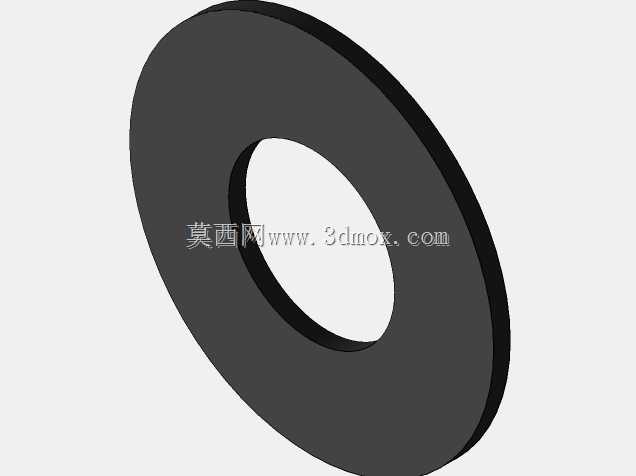

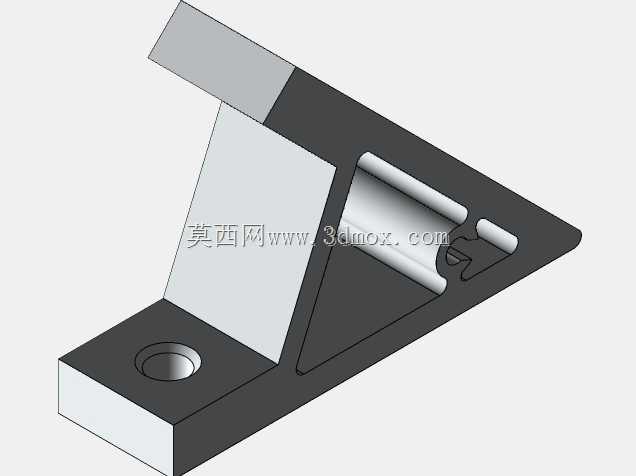

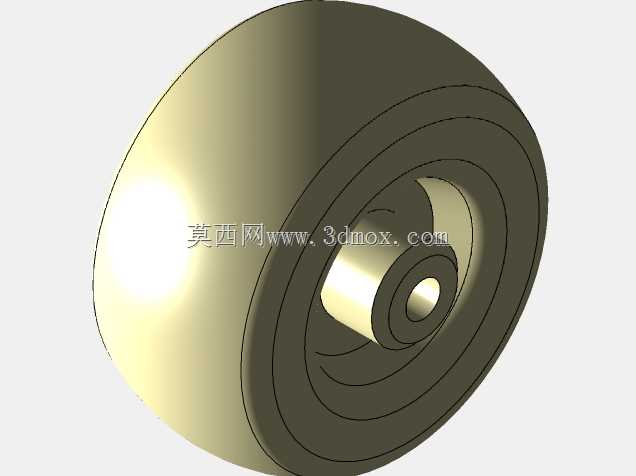

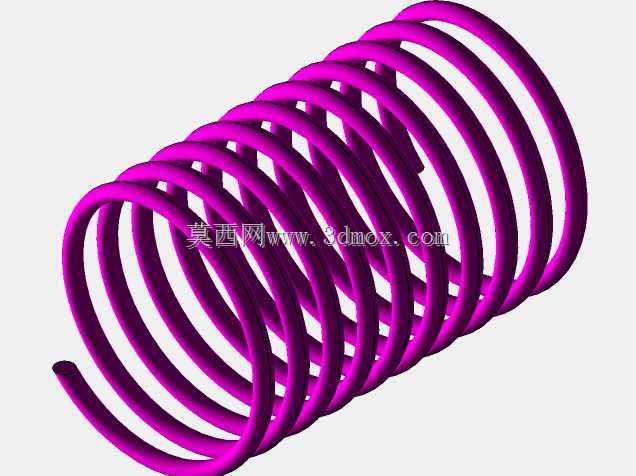

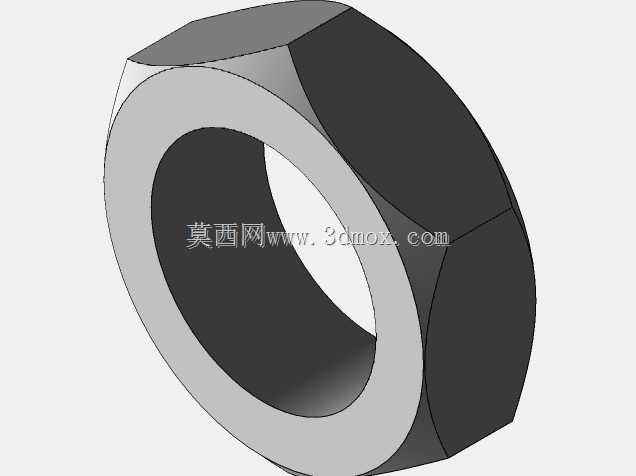

　　安装板下方连接的是双侧支撑的叉型支架，支架采用折弯成型的钢板结构，两侧臂板平行设置，中间通过横向的销轴连接轮体，销轴两端采用轴用挡圈或者铆压结构固定，避免轮体转动过程中销轴窜动脱出；支架与顶部安装板之间设置了回转支撑结构，也就是我们看到的蓝色横向轴上方的回转副，这个结构可以让整个叉架连带轮体绕垂直轴线360度自由旋转，实现万向转向的功能，转向过程中阻尼均匀，不会出现卡滞或者偏摆的问题，在设备推行转向时不需要额外抬起设备，直接推动即可完成转向动作。轮体部分采用了圆弧面的滚轮设计，轮面材质看起来是高弹性的聚氨酯或者尼龙材质，这类材质的轮体具备较好的减震性能，同时滚动阻力小，在环氧地坪、水泥地面、

　　瓷砖地面等常见工业地坪上滚动时不会产生明显的压痕，也能降低滚动过程中的噪音，适合车间、仓库、实验室等对噪音有一定要求的场景使用；轮体中心镶嵌了金属衬套，衬套与轮轴配合，减少轮体转动时的磨损，延长轮体的使用寿命，即使长期承载使用，也不会出现轮体孔位磨偏导致的转动卡滞问题。在设计这类滚轮结构的时候，首先要考虑的是承载能力的匹配，支架的钢板厚度、轮轴的直径、轮体的材质硬度都需要根据单轮承载重量来核算，避免过载使用导致支架变形、轮轴弯曲或者轮体压裂；其次要考虑安装边界的匹配，顶部安装板的尺寸、安装孔的孔距需要和设备底部的安装梁尺寸匹配，不能出现安装孔位对不上、安装板突出设备边缘的问题，同时要核算安装后整个脚轮的总高度，

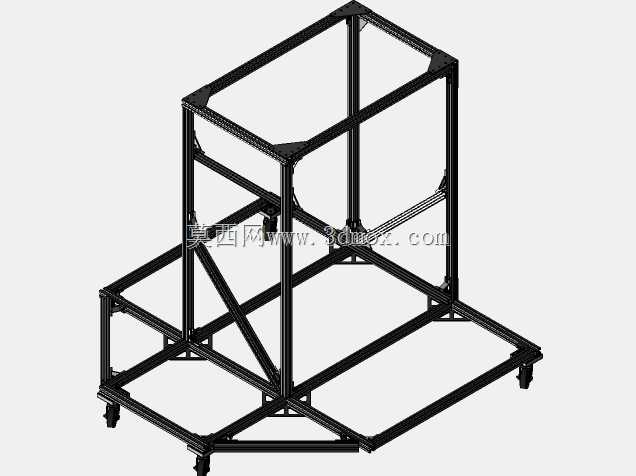

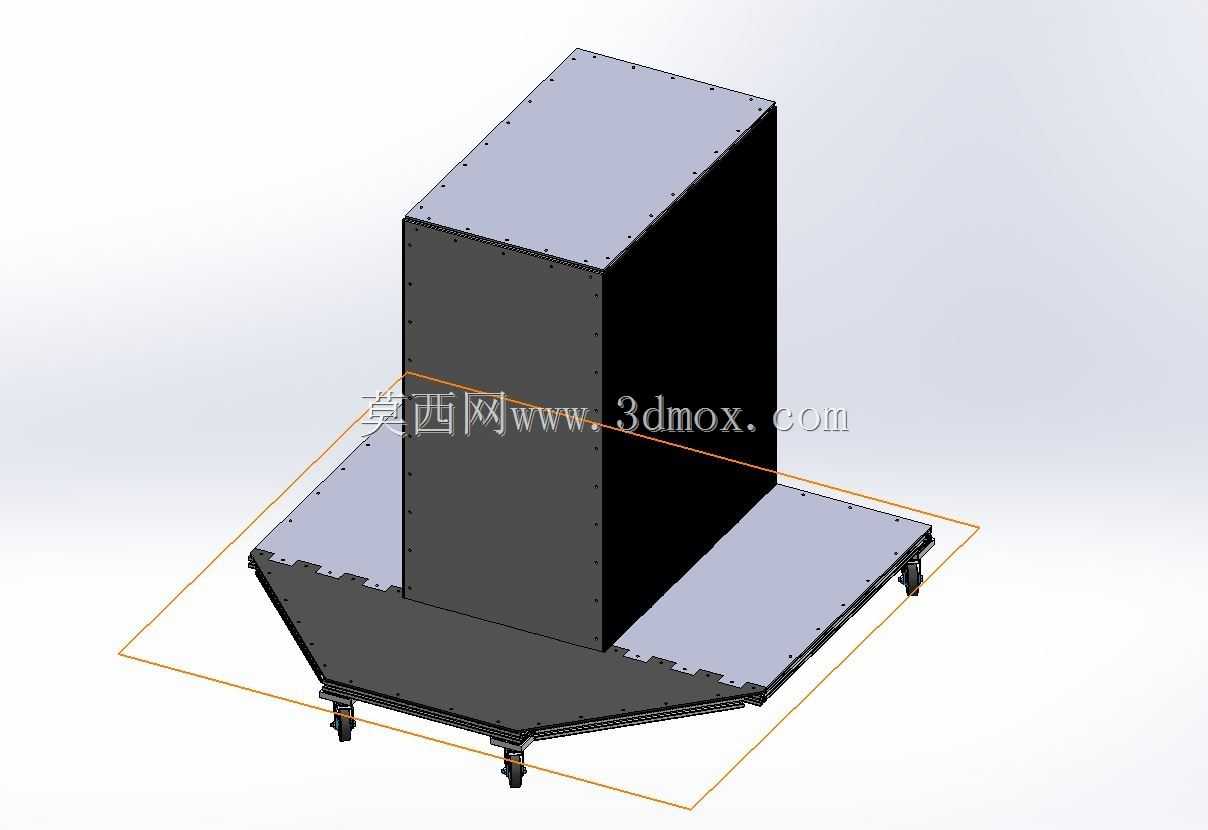

　　保证四个脚轮安装后设备的台面水平度符合要求，不会出现高低不平导致的设备放置不稳。另外，这类万向脚轮在实际选型应用中，通常会和定向脚轮搭配使用，比如在设备底部两个对角安装万向轮，另外两个对角安装定向轮，既可以保证推行时的方向稳定性，又能实现灵活转向，当然如果需要更高的转向灵活性，也可以四个脚轮全部采用万向结构，不过全万向结构在长距离推行时容易出现方向跑偏的问题，需要根据实际使用场景调整搭配。这款结构的细节处理也比较到位，支架的边缘都做了倒角处理，没有尖锐的毛刺，安装和维护时不会划伤操作人员；轮体与支架两侧臂板之间预留了足够的间隙，不会因为杂物卡入导致轮体卡死，回转部位的间隙也做了合理控制，转向时不会出现明显的晃动，保证设备移动过程中的平稳性。在日常维护中，这类脚轮只需要定期在轮轴和回转副位置加注润滑脂，清理缠绕在轮轴上的线头、铁屑等杂物，就可以保证长期顺畅使用，维护成本很低，适合各类需要频繁移位的轻型工业设备、工装夹具使用。
