航模用外转子无刷电机结构三维设计

　　做航模动力配套结构设计快八年，经手的动力单元三维模型少说有上百套，这次梳理的外转子无刷电机结构，是针对1/5比例遥控模型车动力需求做的适配化结构设计，核心是解决模型动力单元安装匹配、输出轴同轴度、壳体散热三个实际工程问题。

　　先从实际应用场景说，这类外转子无刷电机主要用在大比例遥控模型车、固定翼航模、多旋翼重载无人机的动力输出端，和普通内转子电机相比，外转子结构的转子直接套在定子外侧，转动惯量更大，低速扭矩输出更平顺，刚好匹配大比例模型车起步、爬坡、急加速时的扭矩需求，不会出现内转子电机低转速下扭矩不足导致的起步卡顿、坡上失速问题。很多刚接触航模结构设计的工程师容易忽略安装边界的匹配问题，这次的结构设计里，安装孔位完全按照1/5比例模型车的电机安装座标准做的定位，端盖上的三个安装沉孔同轴度公差控制在0.02mm以内，安装时不需要额外扩孔或者加调整垫片，直接用M3内六角螺丝就能固定在标准电机座上，输出轴的伸出长度、轴径也和配套的减速齿轮组安装位完全匹配，轴端的定位平面做了1.5mm的铣边处理，齿轮锁紧螺丝拧上去之后不会出现打滑、跑位的问题，之前有不少新手做模型动力改装时，就是没注意输出轴的铣边尺寸，装完齿轮跑两圈就松脱，甚至打坏传动齿轮组。

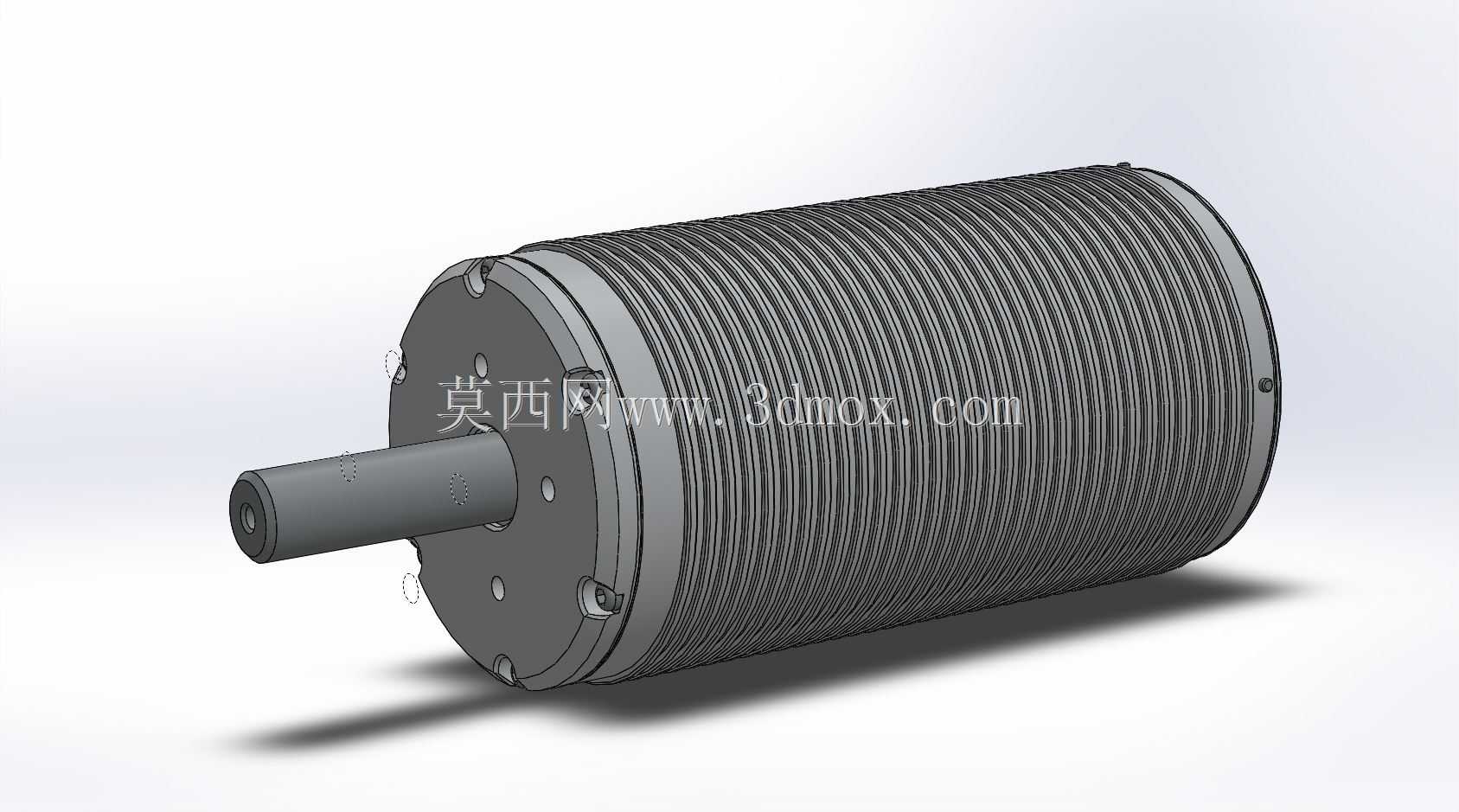

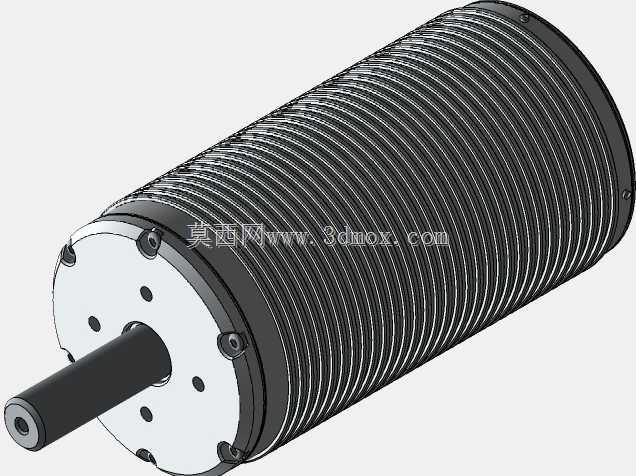

　　再讲设计思路的取舍，做这类模型用电机结构，不需要照搬工业级伺服电机的复杂密封、重载轴承结构，毕竟模型的使用场景是短时高负荷运转，单次连续工作时间大多在15分钟以内，核心要平衡散热性能、结构重量、安装便利性三个维度。壳体部分做了全周的轴向散热筋，筋高1.2mm，筋间距1.5mm，既不会因为筋太密导致三维打印或者开模时出现粘模、填充不足的问题，又能在转子转动时带动空气顺着散热筋轴向流动，把定子绕组产生的热量快速带出去，实际测试下来，满油门持续运转3分钟，壳体表面温度比光滑外壳的同规格电机低12℃左右，能有效避免绕组过热退磁的问题。端盖部分用的是6061铝合金的轻量化结构设计，壁厚控制在1.8mm，既保证安装螺丝锁紧时不会出现端盖变形，又能把整体重量控制在合理范围，不会给模型增加不必要的簧下质量，影响操控手感。

　　轴承选型上，输出端用了两颗双列深沟球轴承，背对背安装，能承受模型车急加速、急刹车时产生的轴向窜动和径向冲击力，之前有同规格电机用单颗轴承的结构，跑几次跳跃落地之后就出现轴晃、扫膛的问题，双轴承的结构能把输出轴的径向跳动控制在0.01mm以内，齿轮啮合的间隙更均匀，传动噪音也更小。转子磁钢的固定方式做了卡槽加胶粘的双重固定，磁钢嵌入转子壳的卡槽里，再用耐高温结构胶粘接，就算高转速下离心力超过常规值，也不会出现磁钢脱落扫膛的问题，毕竟模型电机的最高转速能到三万转以上，磁钢固定的可靠性直接决定了动力单元的使用寿命。

　　还要说安装边界的细节，电机的总长度、最大外径都严格卡着1/5模型车的电机舱尺寸做的，装进去之后和周围的悬挂摆臂、电池仓、传动狗骨之间都留了至少2mm的安全间隙，不会出现转向时电机蹭到摆臂、或者震动时碰到电池外皮的问题。出线口的位置做在端盖的侧下方，刚好避开安装座的加强筋位置，电源线走线下垂之后不会被转动的轮胎磨到，之前有不少模型玩家改电机时没注意出线位置，跑几次就把线磨破短路，烧损电调。整个结构的所有配合面都做了公差匹配，定子和端盖的配合是过渡配合，压装的时候不需要额外加热，用普通压台就能平稳压入，不会出现定子压歪导致的扫膛问题，转子和输出轴的配合是过盈配合，压装后做动平衡校正，高转速下不会出现明显震动，保证模型操控的稳定性。

　　其实做这类小尺寸动力元件的三维结构，最考验的不是复杂特征的建模能力，而是对实际使用场景的细节把控，每个安装孔的位置、每个倒角的大小、每个配合面的公差，都要对应实际装配、使用时的真实需求，不能只看着外观好看就随便定尺寸，不然做出来的模型看着精致，实际装到设备上根本用不了，要么装不上，要么用两次就出故障。
