在工装夹具、自动化生产线的定位夹紧工位中,柱塞类零件是传递夹紧力、保证工件定位精度的核心执行元件,这款适配线性夹紧系统的柱塞本体,主要承担轴向力传导、配合夹紧手柄完成行程锁止的功能,常见于多工位组合夹具、焊接工装、机加工定位台的线性夹紧单元中,区别于普通回转类柱塞,该零件针对线性夹紧的长行程、高频次往复动作做了结构适配。从实际使用场景来看,这类柱塞本体多配套同系列的半手柄、端盖组件组成完整夹紧单元,在汽车焊装线的薄板定位工位、五金件冲压后的工装固定工位、非标自动化设备的工件夹持模块中都有广泛应用,工作时柱塞沿轴向做直线往复运动,通过端部的配合面顶紧工件基准面,配合锁止机构完成夹紧动作,整个过程中柱塞本体需要承受持续的轴向压应力,

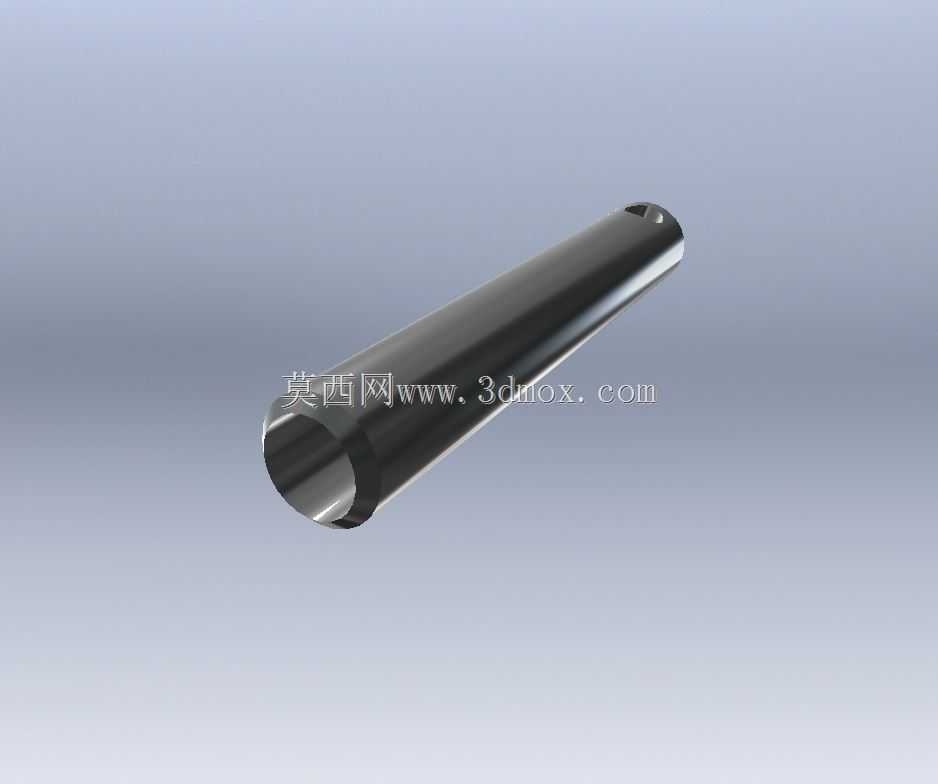

同时要保证往复运动过程中无卡滞、无径向窜动,避免工件定位偏移影响加工或装配精度。从设计思路上看,该柱塞本体采用空心长轴式结构,并非实心圆柱设计,这种设计一方面可以在保证整体抗弯截面模量满足受力要求的前提下,大幅降低零件自身重量,减少线性运动过程中的惯性冲击,提升夹紧动作的响应速度,另一方面空心内腔可以容纳复位弹簧、传动拉杆等内置组件,让整个夹紧单元的结构更加紧凑,减少外部安装空间占用。零件外圆面做了高精度的磨削加工,表面粗糙度控制在适合滑动配合的区间,和安装基座的导向孔形成间隙配合,配合间隙控制在合理范围内,既保证运动顺畅无卡滞,又不会因为间隙过大导致径向晃动,影响夹紧定位的重复精度。零件端部做了倒角过渡处理,
一方面方便装配时顺利穿入导向孔,避免锐边刮伤导向孔内壁破坏配合精度,另一方面端部的内孔倒角可以和内部传动件形成良好的导向配合,保证内部组件装配同轴度。零件靠近端部的位置设计有径向的小孔结构,这个结构主要用于连接锁紧销或者传动拨杆,将手柄的摆动动作转化为柱塞的直线运动,或者在夹紧到位后插入锁止销防止柱塞松脱,小孔的位置精度直接影响整个夹紧单元的行程范围和锁止可靠性,设计时需要严格控制小孔轴线和柱塞外圆轴线的垂直度、以及小孔到端面的距离尺寸,避免出现行程不足或者锁止失效的问题。从安装边界来看,该柱塞本体的外径尺寸是和配套导向孔的尺寸直接对应的,安装时需要保证导向孔的长度不小于柱塞直径的1.5倍,保证足够的导向长度,
避免柱塞伸出较长时出现翘曲变形;柱塞的总长度决定了整个夹紧单元的最大行程,选型时需要根据工件的夹紧高度差、预留的安全行程来确认,避免出现行程不够无法夹紧工件,或者行程过长导致柱塞脱出导向孔的问题。零件的壁厚经过受力校核,在额定夹紧力下不会出现压溃或者弯曲变形,同时空心结构的设计也让零件在热处理过程中更容易获得均匀的硬度分布,避免实心零件常见的淬透性不足、表面硬度达标但芯部硬度过低容易变形的问题。在实际装配过程中,该柱塞本体需要和导向孔之间涂抹适量的润滑脂,减少往复运动过程中的磨损,提升零件的使用寿命,同时要定期清理柱塞表面的切屑、灰尘等杂质,避免杂质进入配合间隙导致柱塞卡滞,影响夹紧动作的可靠性。和普通的夹紧销相比,这款柱塞本体的长径比更大,适配长行程的线性夹紧需求,整体结构没有多余的复杂特征,加工工艺性好,常规的车削、磨削、钻削工序即可完成加工,不需要特殊的定制刀具,适合批量生产配套,在非标工装设计时,这类标准化的柱塞本体可以直接选型使用,不需要从零开始设计加工,能够大幅缩短工装的设计和制造周期,降低非标设备的研发成本。在实际使用中,这类柱塞本体的损坏形式多为外圆面磨损导致配合间隙过大、径向小孔受剪切力断裂、端部受挤压变形,设计时通过选用合适的合金结构钢材质、表面做硬化处理、合理控制小孔的直径和位置,能够有效提升零件的使用寿命,满足高频次夹紧动作的使用需求。
- 全部评论(0)
- 模板大小: 241.11 KB
- 售价:5金币
- 下载次数: 20
- 系统要求: Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
