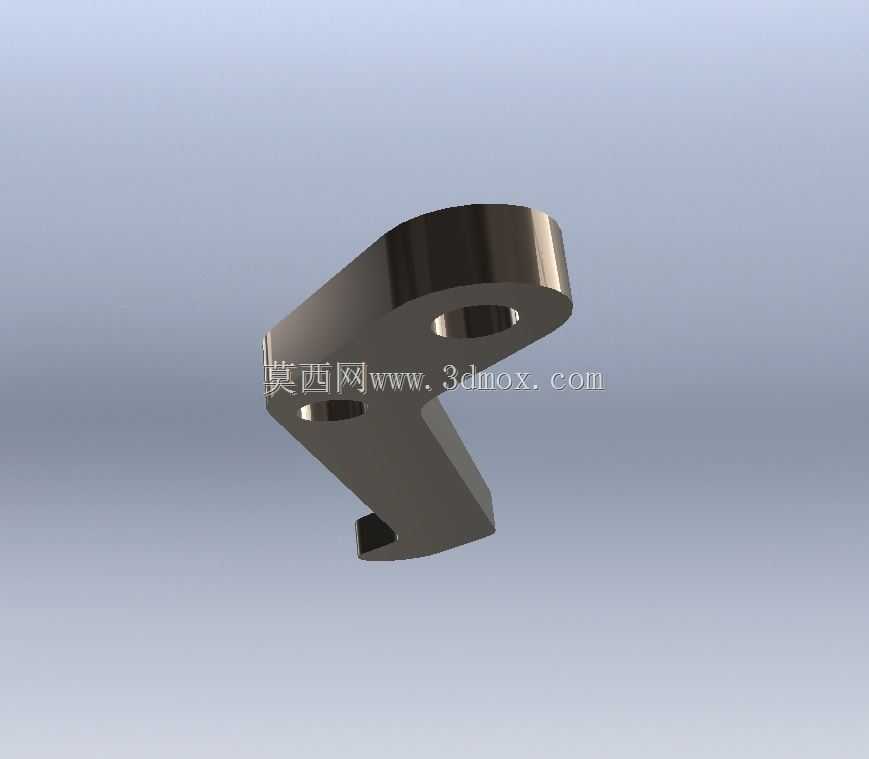

在工装夹具、自动化产线定位工位以及小型装配工装的手动锁紧环节,这类线性夹紧系统的手柄柱塞是直接决定操作手感与锁紧可靠性的核心传力零件,区别于气动、液压驱动的夹紧元件,手动线性夹紧结构不需要外接动力源,在零散工位、维修调试工装、小型焊接夹具上的应用占比极高,操作人员扳动手柄的过程中,柱塞会沿着预设的直线轨迹完成进给,通过端部的压合面抵住待固定工件,实现无额外动力的快速锁紧与释放。从结构设计逻辑来看,这个柱塞零件采用了一体化的弯折受力臂结构,没有采用分体拼接的设计方案,主要是考虑手动操作过程中受力方向存在一定的偏载,一体化铣削成型的结构可以避免拼接位置的应力集中,减少长期反复扳动后出现的连接松动问题。
零件上部的两个同轴通孔是手柄的铰接安装位,孔位的同轴度公差直接决定手柄扳动时的顺畅度,如果同轴度偏差超过0.02mm,扳动过程中就会出现卡滞、受力不均的问题,长期使用还会造成铰接销轴的偏磨,缩短整个夹紧机构的使用寿命。下部的弯折段是主要的传力路径,操作人员施加在手柄上的力矩会通过这个弯折段传递到柱塞端部的压头位置,设计时特意将弯折处的过渡圆角做了加大处理,避免热处理后圆角位置出现应力裂纹,同时也能优化力流的传递路径,减少不必要的力矩损耗。零件最下端的凸台结构是与夹紧系统内部导向槽配合的限位结构,这个凸台的尺寸与安装槽的配合间隙控制在0.05mm到0.1mm之间,既可以保证柱塞直线运动时不会出现周向转动,
保证端部压合面始终正对工件接触面,也不会因为间隙过小导致运动卡滞,在有少量切削粉尘、焊渣飞溅的工位也能保持动作顺畅。从安装边界来看,这个柱塞的整体外轮廓尺寸适配常规的小型手动线性夹紧器安装空间,上部铰接孔的中心距与同系列夹紧器的手柄安装座完全匹配,不需要额外修改安装座的孔位就可以直接替换原有磨损的柱塞零件。在实际使用场景中,这类柱塞的压合面一般会做淬火处理,表面硬度达到HRC45-50,避免长期压合工件后表面出现压痕凹陷,导致锁紧行程变大、夹紧力不足的问题。设计过程中没有采用多余的减重结构,主要是因为手动夹紧的零件本身尺寸不大,过度减重反而会削弱结构强度,在扳动手柄施加较大锁紧力的时候容易出现结构变形。
整个零件的外形没有复杂的曲面特征,所有加工面都是平面与圆柱面的组合,常规的三轴铣床就可以完成全部加工工序,不需要五轴设备介入,加工成本可控,适合批量配套生产。在装配的时候,只需要将柱塞放入夹紧器的主体导向腔内,对齐上部铰接孔装入销轴,再连接操作手柄就可以完成组装,不需要额外的调整工序,维护更换的时候也不需要专业工具,现场操作人员就可以完成零件替换。这类柱塞结构的受力方向经过了反复优化,操作人员施加在手柄上的力可以最大化转化为对工件的垂直压紧力,不会出现侧向分力导致工件移位的问题,在小型零件机加工装、电子元件装配夹具、木工定位工装等场景下都能稳定工作,即使是每天上百次的反复锁紧释放操作,零件的结构变形量也能控制在允许范围内,不会因为长期疲劳使用出现断裂失效的问题。
- 全部评论(0)
- 模板大小: 215.92 KB
- 售价:5金币
- 下载次数: 31
- 系统要求: STL,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
