线性夹紧系统ESSORTRONIC主体结构件

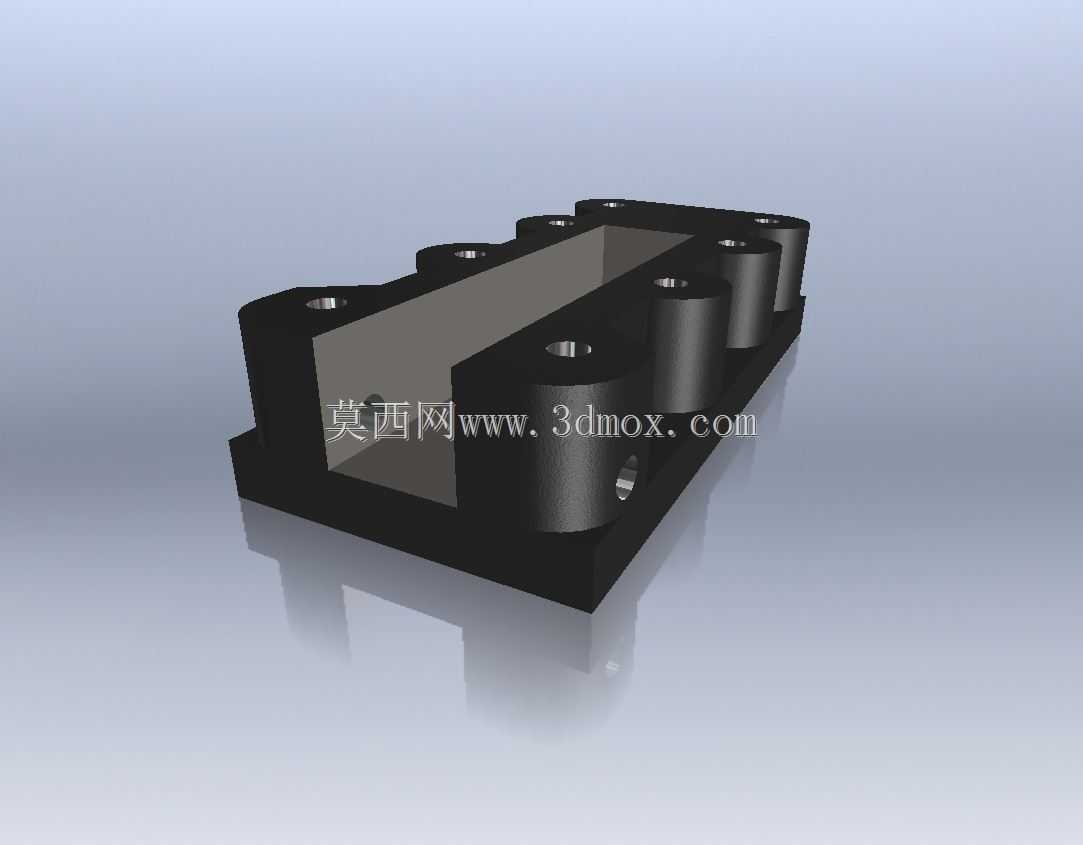

　　在自动化装配、精密加工工位的工件夹持场景中，这类线性夹紧系统的主体构件是整套夹紧单元的核心承载基体，区别于传统的点式夹紧元件，线性夹紧结构能够沿设定的直线方向提供连续均匀的夹持力，避免薄壁工件、长条形型材在夹持过程中出现局部应力集中导致的形变问题，在3C电子壳体加工、铝型材下料工位、汽车密封条裁切工装、光伏边框组对设备中都有大量适配场景。从结构设计逻辑来看，该主体采用一体化的槽型承载结构，主体基座的内腔为其他夹紧传动元件预留了安装空间，两侧对称分布的带孔圆柱凸台是夹紧力的输出导向位，每个凸台上的内螺纹孔用于安装压头或者传力销，能够将内部驱动元件的输出力均匀传递到各个夹持点位，保证整段夹持线上的夹紧力偏差控制在合理区间，

　　不会出现局部夹持力不足导致的工件窜动问题。基座底部的平面为安装基准面，设计时要求该平面的平面度公差控制在0.02mm以内，保证主体安装到设备工装板上之后不会出现倾斜，进而影响夹紧动作的直线度。两侧凸台的同轴度、凸台端面与基准面的垂直度都是设计时需要重点管控的形位公差，若同轴度偏差过大，会导致传力销在动作过程中出现卡滞，长期往复动作会出现磨损加剧的问题，直接缩短整套夹紧单元的使用寿命。从安装边界来看，该主体为长条形结构，安装时需要在工装板上对应位置预留匹配的安装槽位，基座侧面的沉头孔用于穿装固定螺栓，将主体牢牢锁定在工装基准面上，安装时需要先找正主体的长度方向与工件进给方向的平行度，避免夹紧方向出现偏角导致工件被夹偏。

　　在实际设备选型适配时，需要根据待夹持工件的长度选择对应规格的主体长度，该结构的模块化设计优势在于可以通过拼接不同长度的主体段，适配不同长度规格的工件夹持需求，不需要针对每种工件长度重新设计整套夹紧结构，能够大幅降低工装设计的周期与加工成本。在功能实现层面，该主体作为整套线性夹紧系统的骨架，不仅要承受夹紧动作带来的反作用力，还要为内部的驱动元件、传动元件提供防护，槽型的结构设计可以将传动结构封闭在主体内腔，避免加工过程中产生的切屑、切削液进入传动副导致的动作卡滞，相比外露式的夹紧结构，这种封闭主体结构的防护性能更好，在金属切削加工工位的适配性更强，日常维护时只需要定期在注油孔加注润滑脂即可，不需要频繁拆解清理内部结构。

　　设计时主体的壁厚经过了受力仿真校核，在额定夹紧力下的形变量控制在0.01mm以内，既不会因为壁厚过大导致整体重量增加、占用过多安装空间，也不会因为壁厚不足导致受力后出现形变影响夹持精度。主体上的各个安装孔位都做了倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能够在安装配套元件时起到导向作用，提升装配效率。在实际产线应用中，这类线性夹紧主体搭配对应的驱动元件后，可以实现快速夹紧与松开，动作响应时间短，能够匹配自动化产线的节拍要求，相比传统的螺栓压紧、手动夹钳夹紧的方式，夹紧力一致性更好，不会因为操作人员的操作力度差异导致夹持力波动，对于需要保证加工一致性的批量生产场景尤为适用。在三维建模过程中，这类构件需要重点还原各个安装孔的位置度、凸台的相对位置、基准面的平面特征，保证后续出工程图时的尺寸标注能够直接指导加工生产，建模时需要将各个配合面的公差要求在模型属性中做好标注，方便后续工艺人员编制加工工艺时参考。
