线性夹紧系统用ESSORTRONIC枢轴杆结构

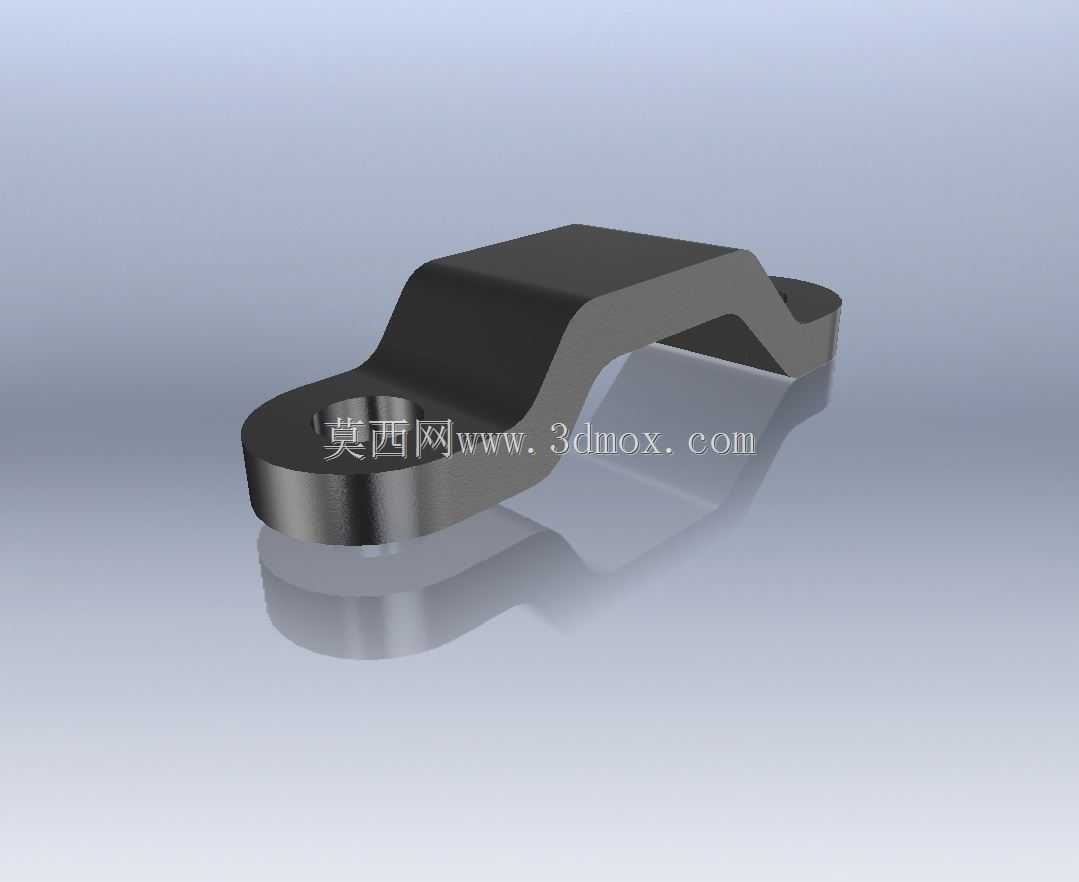

　　在工装夹具、自动化生产线定位工位以及小型装配工装的线性夹紧单元中，枢轴杆是承担力传导与转动铰接的核心受力构件，这类部件的设计合理性直接决定夹紧动作的顺畅度与长期使用的结构可靠性。这款用于线性夹紧系统的枢轴杆，整体采用弯折式板状结构设计，主体截面为等厚矩形，两端分别设置铰接孔位与连接配合面，中间段通过平滑的弯折过渡形成适配安装空间的避让结构，避免夹紧动作过程中与周边的固定座、驱动连杆发生运动干涉。从实际使用场景来看，这类枢轴杆多配套在快换式夹紧模组中，应用在电子零部件装配工位的工件定位、小型五金件焊接工装的压紧、以及非标检测设备的试样固定环节，工作过程中需要反复承受铰接处的转动摩擦与夹紧力带来的交变载荷，

　　因此结构设计上在弯折位置做了大圆角过渡处理，有效降低应力集中系数，避免长期交变载荷下出现疲劳断裂问题。两端的铰接孔采用同轴度精度控制设计，孔壁预留了适配销轴配合的公差带，安装时可直接与标准圆柱销轴配合，无需额外加工衬套即可满足低阻尼转动的需求，其中一端的孔位周边设置了局部加厚的凸台结构，用于承受夹紧动作中来自驱动端的轴向推力，避免孔位在长期受力后出现椭圆变形。安装边界方面，该枢轴杆的整体外轮廓适配常规20系列线性夹紧模组的安装空间，两端孔位的中心距与同系列夹紧系统的连杆安装尺寸完全匹配，中间弯折段的下凹深度刚好避开安装基座上的定位凸台，组装时无需对周边构件做二次修配即可直接完成装配。设计过程中优先考虑了受力路径的优化，

　　将夹紧力的传导路径沿构件的主体中性层布置，弯折段的曲率半径经过受力仿真验证，在额定1200N的夹紧载荷下，构件最大变形量控制在0.02mm以内，完全满足夹紧工位对定位刚性的要求。构件表面采用哑光金属处理，既可以降低加工过程中的残余应力，也能减少长期使用过程中的锈蚀风险，适配车间多油污、多粉尘的工作环境。不同于常规直杆式铰接构件，这款枢轴杆的异形弯折结构在保证结构强度的前提下，有效压缩了夹紧单元的整体安装体积，在空间受限的小型工装中应用优势明显，比如在桌面型装配夹具、多工位回转台的夹紧模组中，这类紧凑结构的枢轴杆可以在有限的安装空间内完成力的转向传导，无需额外增加转接构件即可实现夹紧动作的动力传递。铰接孔的端面做了倒角处理，

　　既方便安装时销轴的快速导入，也能去除孔位加工后的毛刺，避免组装过程中划伤配合件的表面。从运动特性来看，该枢轴杆在夹紧动作中绕一端铰接点做小角度摆动，摆动行程范围内的外轮廓全部经过运动干涉校验，与配套的手柄、柱塞、主体构件之间始终保持0.5mm以上的安全间隙，不会出现动作卡滞问题。构件的厚度尺寸经过载荷匹配计算，在满足强度要求的前提下尽可能控制自重，降低夹紧动作过程中的惯性冲击，提升夹紧动作的响应速度，尤其适配高频次往复夹紧的自动化工位，长期运行下铰接部位的磨损量远低于行业平均水平。
