轴向弯脚零欧姆电阻电子元件结构

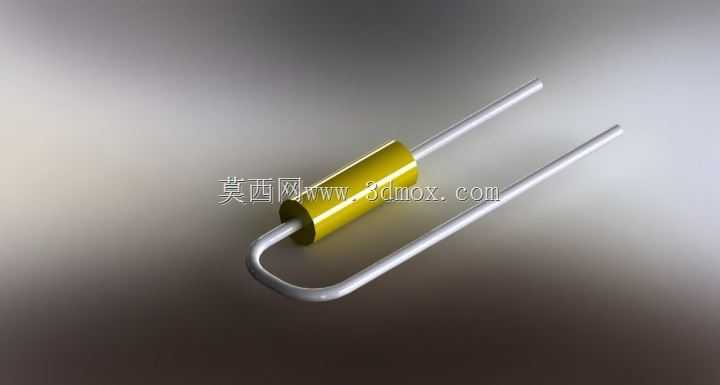

　　在消费电子、工业控制板卡的量产设计环节，零欧姆电阻是PCB布线阶段使用率极高的一类特殊无源元件，很多刚接触硬件结构设计的工程师容易将其等同于普通铜箔跳线，实际上这类元件的结构设计、安装公差、焊接适配性都有明确的工程要求，并非简单的金属连接体。这款弯脚结构的零欧姆元件，主体采用金属化陶瓷密封圆柱结构，外部镀金层既可以提升焊接时的焊锡浸润性，也能在长期通电工况下降低接触电阻，避免普通跳线容易出现的氧化虚接问题。引线部分采用高纯度镀锡铜材，弯折成型的U型引脚结构是专门针对双面板波峰焊工艺设计的，相比直插式零欧姆电阻，弯脚结构在插装后可以卡在PCB通孔的焊盘位置，不需要额外点胶固定就能避免过波峰焊时元件受锡流冲击出现浮高、歪斜的问题，

　　大幅提升SMT后段插装工序的良率。从实际应用场景来看，这类元件最常出现在多层PCB的布线跨接位置，当不同信号层的走线出现交叉无法通过层间过孔规避时，就可以用零欧姆电阻实现跨层连接，相比专门设计的PCB跳线，零欧姆电阻可以沿用现有电阻的编带包装、插装贴装参数，不需要额外调整产线的供料器参数，能有效压缩产线换型的时间成本。除此之外，在电路调试阶段，零欧姆电阻还可以充当预留的测试断点，调试时可以暂时取下元件断开对应支路，方便测量单路的工作电流、排查短路故障，调试完成后再装回即可，不需要额外割板或者飞线，对后期量产的版本迭代也很友好，不同功能版本的板卡可以通过是否焊接对应位置的零欧姆电阻来区分配置，不需要重新开板制作PCB，能大幅降低小批量多版本产品的制造成本。从设计思路上看，这款元件的主体圆柱直径控制在1.8mm±0.1mm，长度控制在3.2mm±0.15mm，适配行业通用的0204封装轴向电阻的焊盘尺寸，两个引脚的中心距在弯折后保持5.08mm的标准间距，刚好匹配通用PCB的2.54mm网格通孔设计，插装时引脚伸出PCB背面的长度控制在1.0mm-1.5mm之间，既可以保证波峰焊时焊锡能够充分包裹引脚形成合格的焊点，也不会因为引脚过长导致剪脚工序残留的金属屑掉落在板卡上造成短路风险。引脚的弯折位置距离主体密封端保留了至少0.8mm的安全距离，避免弯折时应力传递到主体的密封端，导致内部金属连接体和引线的结合位置出现断裂，

　　很多小厂生产的同类型元件就是因为弯折位置过于靠近主体，在插装时很容易出现内部断路的问题，装板后通电测试才发现故障，反而拉高了整体的返修成本。在安装边界的适配性上，这款元件的整体安装高度在弯脚成型后仅为2.2mm，比同功率等级的直插电阻安装高度低了近40%，可以适配内部空间紧凑的消费类电子产品，比如充电宝、小型工控模块、车载小控制板等对安装高度有严格限制的场景，不会因为元件过高导致外壳装配出现干涉。另外元件表面的镀金层厚度控制在0.05μm以上，能够满足无铅焊接的高温要求，经过260℃峰值温度的回流焊或者波峰焊之后，镀层不会出现脱落、氧化的问题，焊点的可靠性可以满足工业级产品-40℃到85℃的工作温度循环要求，

　　不会因为温度变化导致焊点出现开裂。很多结构工程师在做PCB元件库建模的时候，容易忽略这类小元件的引脚弯折公差，导致设计出来的焊盘间距和元件实际引脚间距不匹配，插装时需要人工掰动引脚才能装板，不仅降低生产效率，还会在引脚上留下额外的应力，长期使用后容易出现引脚断裂的问题，这款模型严格按照行业通用的加工公差进行建模，引脚的弯折半径、主体的尺寸、引脚的直径都完全对标量产元件的实际参数，导入PCB结构设计时可以直接用来做元件干涉检查，不需要反复调整尺寸参数。在电路的EMC设计环节，零欧姆电阻也能起到一定的阻抗匹配作用，相比直接用铜箔连接，零欧姆电阻的寄生电感约为0.5nH左右，可以对高频信号回路的阻抗进行微调，抑制部分高频噪声，比普通的铜跳线有更好的EMC表现，这也是很多高频信号板卡上依然会使用零欧姆电阻做跨接的原因，而不是直接用铜箔连通。
