内啮合花键套环形传动构件

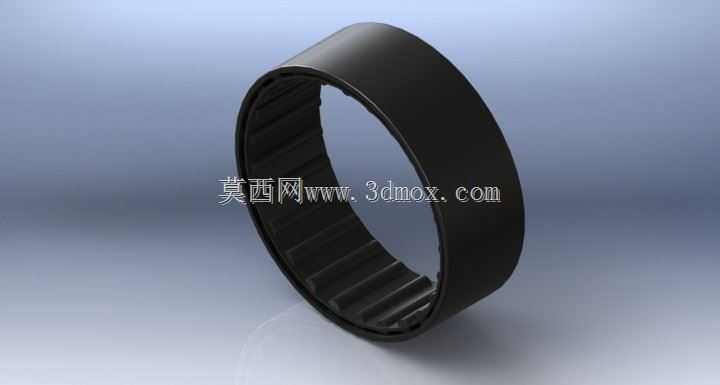

　　这类带内齿结构的环形构件，常见于动力传输路径的扭矩传递环节，在需要同轴同步传动、且对径向安装空间有严格限制的设备布局中应用广泛。从结构形态来看，该构件为薄壁环形主体，内壁均匀分布连续的内齿结构，外壁为光滑圆柱面，整体无额外突出的安装耳或连接法兰，属于嵌套式安装的传动零件。

　　在实际设备装配场景中，这类构件通常作为花键连接的外套件使用，与带外花键的轴类零件配合，可实现轴与轴之间、轴与回转轮体之间的周向固定，同时允许配合件之间存在少量的轴向滑移量，适配传动系统中因热胀冷缩、装配公差累积产生的轴向位移需求，避免传动过程中出现卡滞、应力集中断裂的问题。不同于平键连接仅能传递较小扭矩的局限，这种全周分布内齿的结构，齿面接触面积更大，单位面积承受的挤压应力更小，可传递的扭矩范围更广，在中重载传动工况下的可靠性更高，常见于工程机械的行走机构、机床主轴传动箱、农业机械的动力输出单元等场景。

　　从设计逻辑上分析，该构件的壁厚取值经过载荷校核，既避免壁厚过薄导致受扭时发生径向变形、齿面啮合精度下降，也不会因壁厚过大增加不必要的转动惯量，影响传动系统的响应速度。内壁齿形采用渐开线齿廓设计，齿向与构件轴线保持平行，加工时可通过拉削工艺一次成型内齿结构，保证各齿的分度精度，降低啮合过程中的传动误差与冲击噪音。齿根位置做了圆弧过渡处理，可有效分散齿根处的应力集中，避免交变扭矩作用下出现齿根疲劳裂纹，延长构件的疲劳使用寿命。外壁的光滑圆柱面可作为装配定位基准，与外部的轮毂、套筒类零件采用过盈配合或过渡配合安装，装配时可通过热装工艺实现无键连接的辅助固定，进一步提升整体连接的可靠性。

　　在安装边界方面，该构件的轴向长度与配合轴段的花键有效长度匹配，安装时需保证内齿与外花键的齿位对中，避免强行压入导致齿面磕碰损伤；径向尺寸需与外部安装孔的公差带匹配，保证装配后构件的同轴度误差在允许范围内，避免高速回转时出现偏心振动。日常运维中，这类构件的齿面需要保持充足的润滑，润滑脂或润滑油可在齿面形成油膜，降低齿面磨损，同时带走啮合过程中产生的摩擦热量，避免齿面发生胶合失效。不同于外齿圈需要配合外部齿轮啮合的传动形式，该构件的内齿结构完全处于环形主体内部，装配后可通过外部的密封结构实现齿面的封闭防护，减少外界粉尘、杂质进入啮合区域，降低磨粒磨损的概率，适配多粉尘、户外作业的设备工况。在传动系统的故障排查中，这类构件的常见失效形式包括齿面磨损、齿面塑性变形、齿根断裂等，检修时可通过检测内齿的齿厚磨损量、齿面粗糙度、齿形误差判断构件是否需要更换，更换时需保证新构件的齿形参数、模数、齿数、压力角与原构件完全一致，避免出现啮合干涉、传动卡滞的问题。
