雪碧款汽水密封皇冠瓶盖三维结构设计

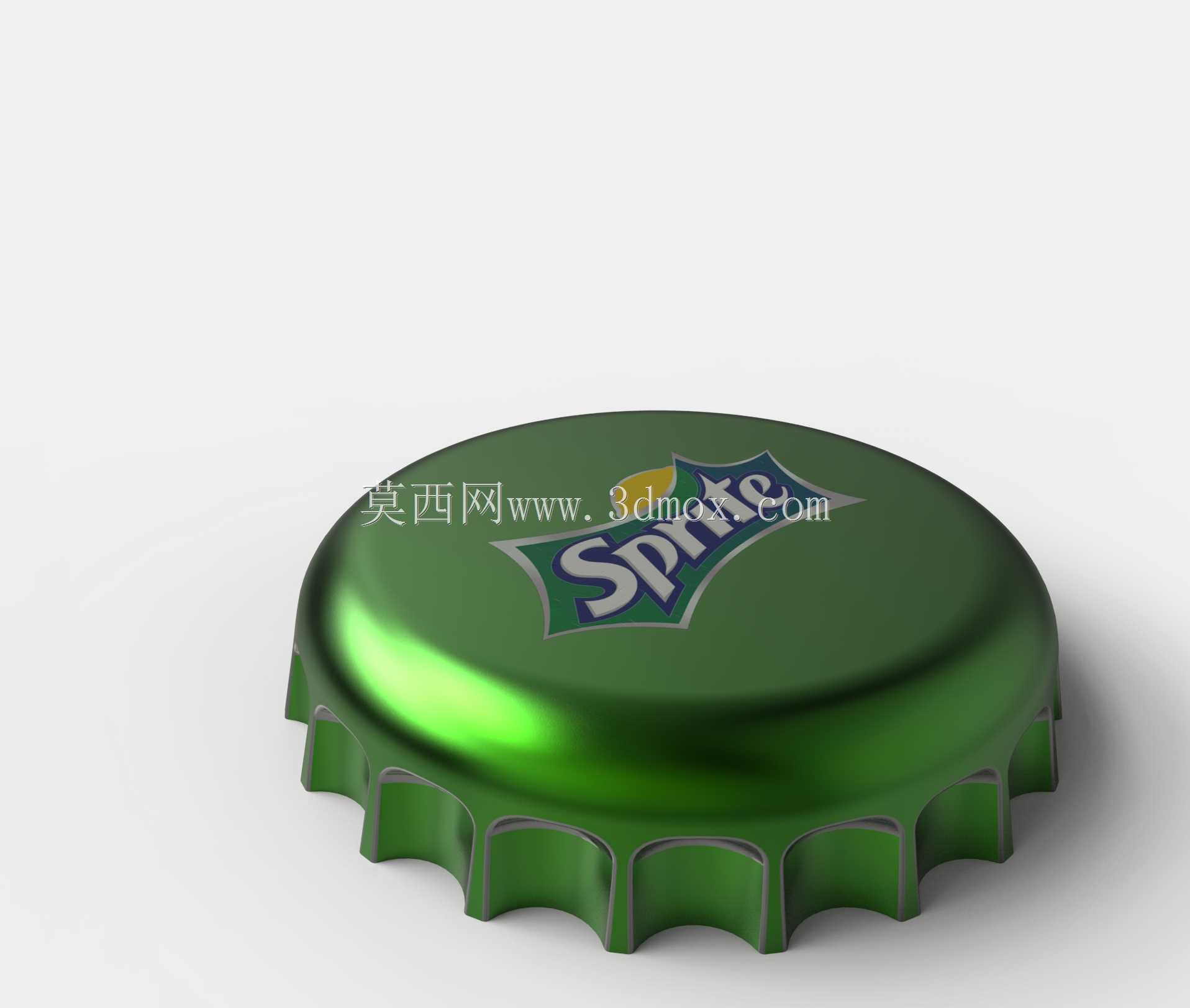

　　这款皇冠型瓶盖是含气饮品包装环节的核心密封部件，日常在碳酸饮料、苏打水汽水的灌装生产线末端压装工位大量使用，直接决定饮品的气密留存效果与货架期内的品质稳定性。从实际产线适配角度看，该结构完全匹配标准口径玻璃汽水瓶的瓶口尺寸，压装时依靠封盖机的压模下行，将盖体边缘的21个锯齿状裙边均匀压扣在瓶口的锁合环槽内，配合盖内预压的密封垫片，能长期承受瓶内0.3-0.5MPa的二氧化碳内压，避免运输、存储过程中出现漏气、泄压导致的饮品口感流失问题。设计过程中首先要确认盖体的基础尺寸边界：整体外径适配标准29mm口径玻璃瓶口，盖顶平面直径控制在27mm左右，裙边压合后的总高度不超过6mm，确保压装后不会与后续套标、装箱工位的工装卡具产生干涉。

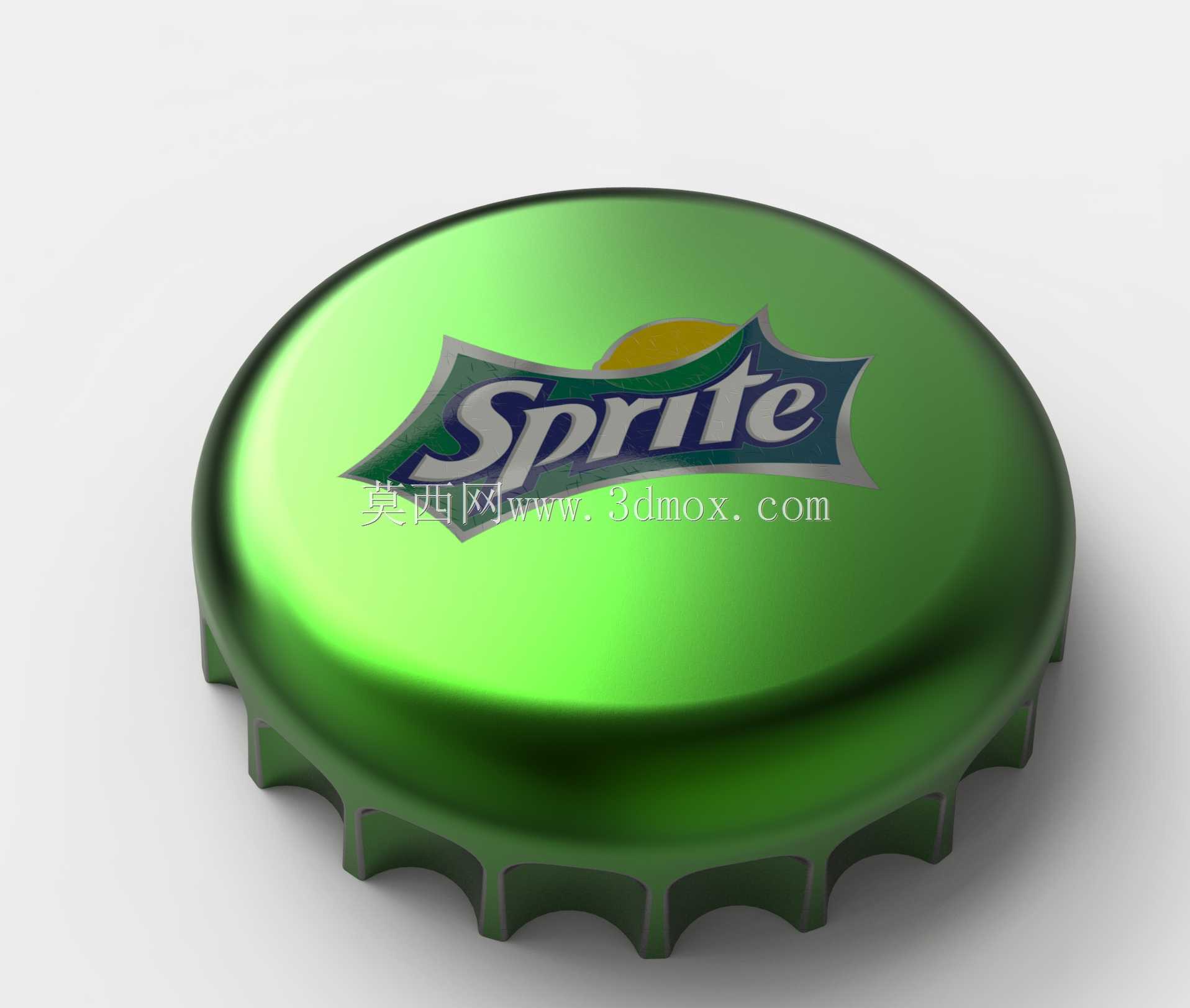

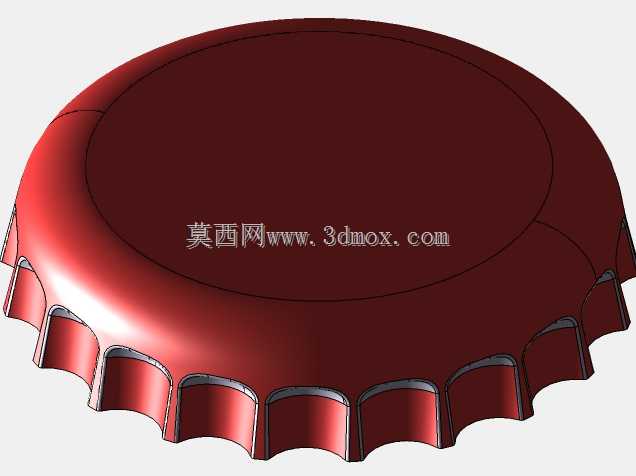

　　盖体的曲面过渡是建模时的重点，盖顶到裙边的圆弧过渡半径不能过小，否则冲压成型时金属板材容易出现应力集中开裂，也不能过大，否则压合后裙边的扣合深度不足，容易在瓶内压力作用下出现松脱飞盖的问题。边缘的锯齿结构不是简单的等距开槽，每个齿的倾斜角度、齿根的圆角都经过反复校核，既要保证压装时齿部能顺利顺着瓶口斜面滑入锁合槽，也要保证消费者徒手开瓶时，借助开瓶器的杠杆力能让齿部均匀变形脱出，不会出现局部断裂残留在瓶口的安全隐患。盖顶的平面区域预留了品牌标识的印刷与成型空间，曲面弧度控制在0.2mm以内，确保高速印刷时图案不会出现偏移、褶皱，也能避免堆码时上层瓶底对盖面标识造成过度磨损。从材料应用角度，这类瓶盖一般采用镀锡马口铁冲压成型，

　　建模时预留了0.22mm的板材厚度余量，裙边位置的材料延展率经过测算，完全适配马口铁的冲压成型极限，不会出现冲压过程中的板材撕裂问题。密封垫片的安装位在盖体内侧，设计时预留了0.3mm的垫片容纳槽，压装后垫片能均匀贴合瓶口的密封端面，即使瓶口存在微小的尺寸公差，也能通过垫片的弹性变形填补间隙，保证密封可靠性。在实际产线适配中，该结构的瓶盖能适配每分钟300-600瓶的高速含气饮料灌装线，压装时的下压力控制在800-1200N区间，既能保证裙边完全扣合到位，也不会因为压力过大压裂瓶口玻璃。针对含气饮品的存储特性，盖体的内侧涂层也在建模时预留了涂覆空间，避免饮品中的碳酸成分直接接触金属板材产生腐蚀，导致盖体出现锈点、穿孔漏气的问题。

　　日常选型适配时，只要瓶口的锁合环槽尺寸符合GB/T 13521标准的冠形瓶口尺寸要求，都可以直接匹配该款瓶盖结构，不需要额外调整封盖机的压头尺寸，能大幅降低饮品生产企业的产线改造成本。建模过程中对每个锯齿的角度、齿间距都做了参数化关联，调整整体口径时可以直接通过参数驱动快速生成适配不同瓶口尺寸的衍生结构，不需要重新绘制每个齿的轮廓，能大幅缩短同系列产品的设计周期。
