汽车保险杠挡泥板喇叭卡扣式紧固连接件

　　这类卡扣式紧固件是汽车外饰覆盖件装配中应用极广的快装连接件，主要承担保险杠、轮拱挡泥板、车门下饰板、喇叭安装支架等非金属或薄金属覆盖件的无螺纹快速固定需求，在整车总装线上能大幅缩减装配工时，同时适配售后维修时的快速拆装场景，避免传统螺纹连接在塑料基材上反复拆装导致的滑牙、基材开裂问题。

　　从实际使用场景来看，这类卡扣需要适配车身钣金上预先冲压的标准圆孔安装位，同时卡入覆盖件上对应的定位孔，依靠自身的弹性变形完成双向锁止：安装时，操作人员只需将卡扣对准孔位垂直按压，卡扣下部的开槽弹性胀芯会在穿过钣金孔的过程中向内收缩，完全穿过孔位后自动弹开，卡在钣金背面形成轴向限位，上部的法兰盘则压紧覆盖件表面，将覆盖件与钣金牢牢贴合，不需要额外的螺母、垫片等辅件，单人单手即可完成装配，适配总装线的快节拍作业要求。

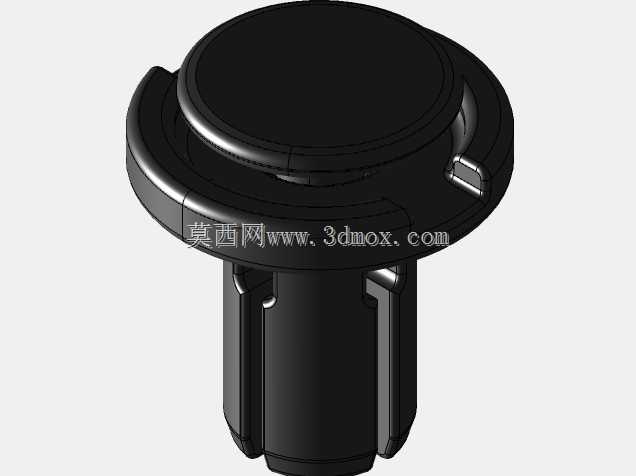

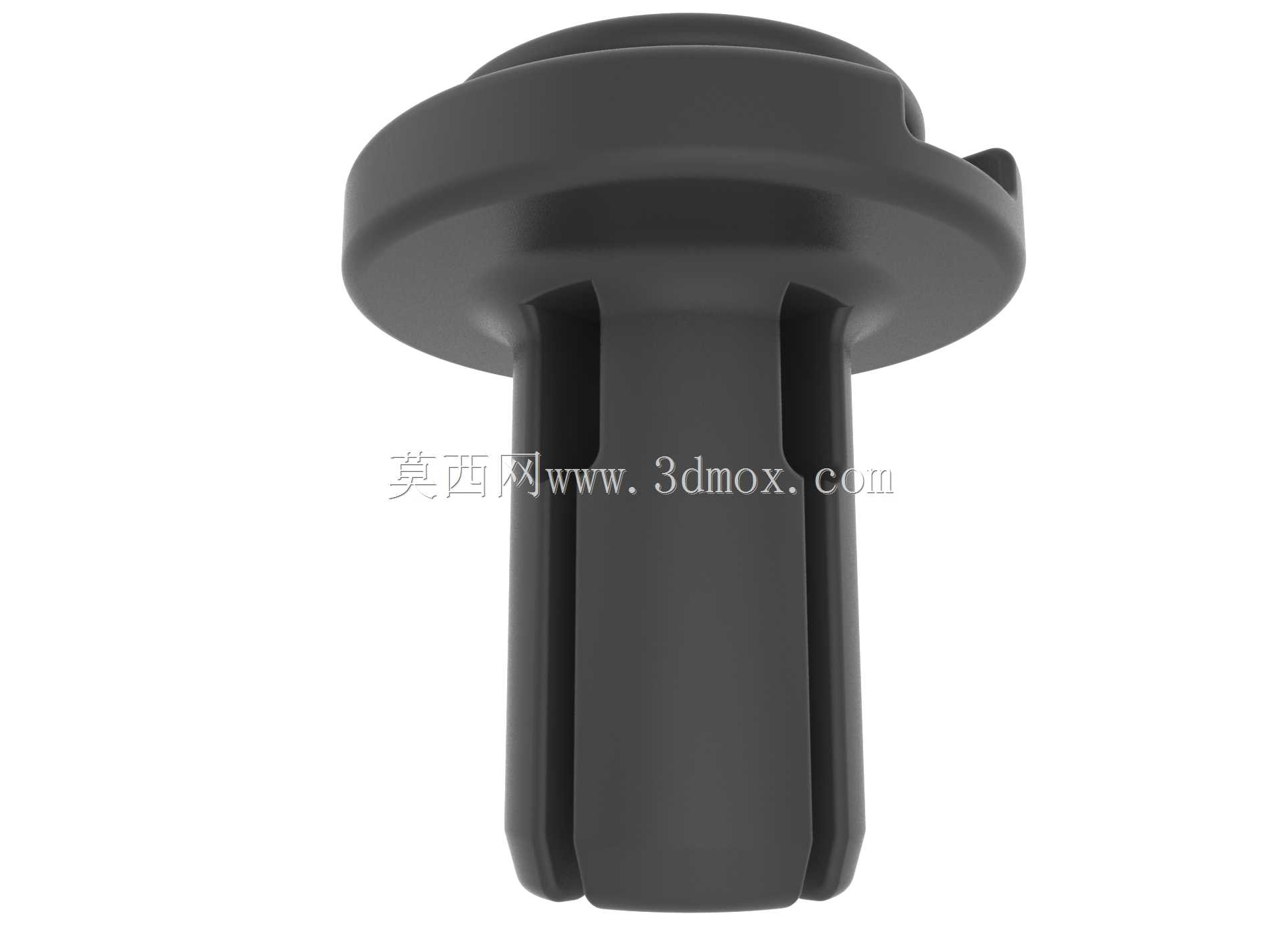

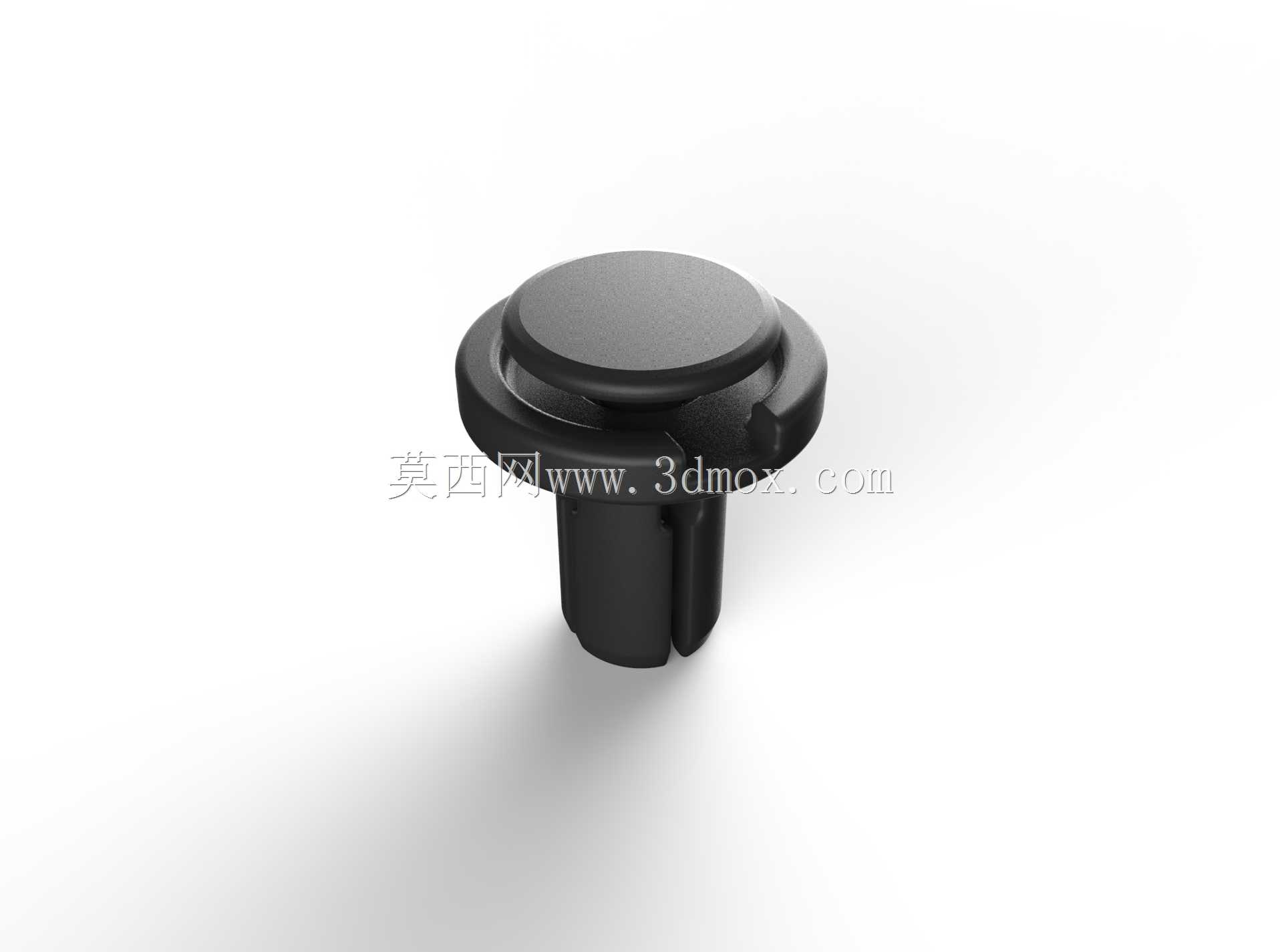

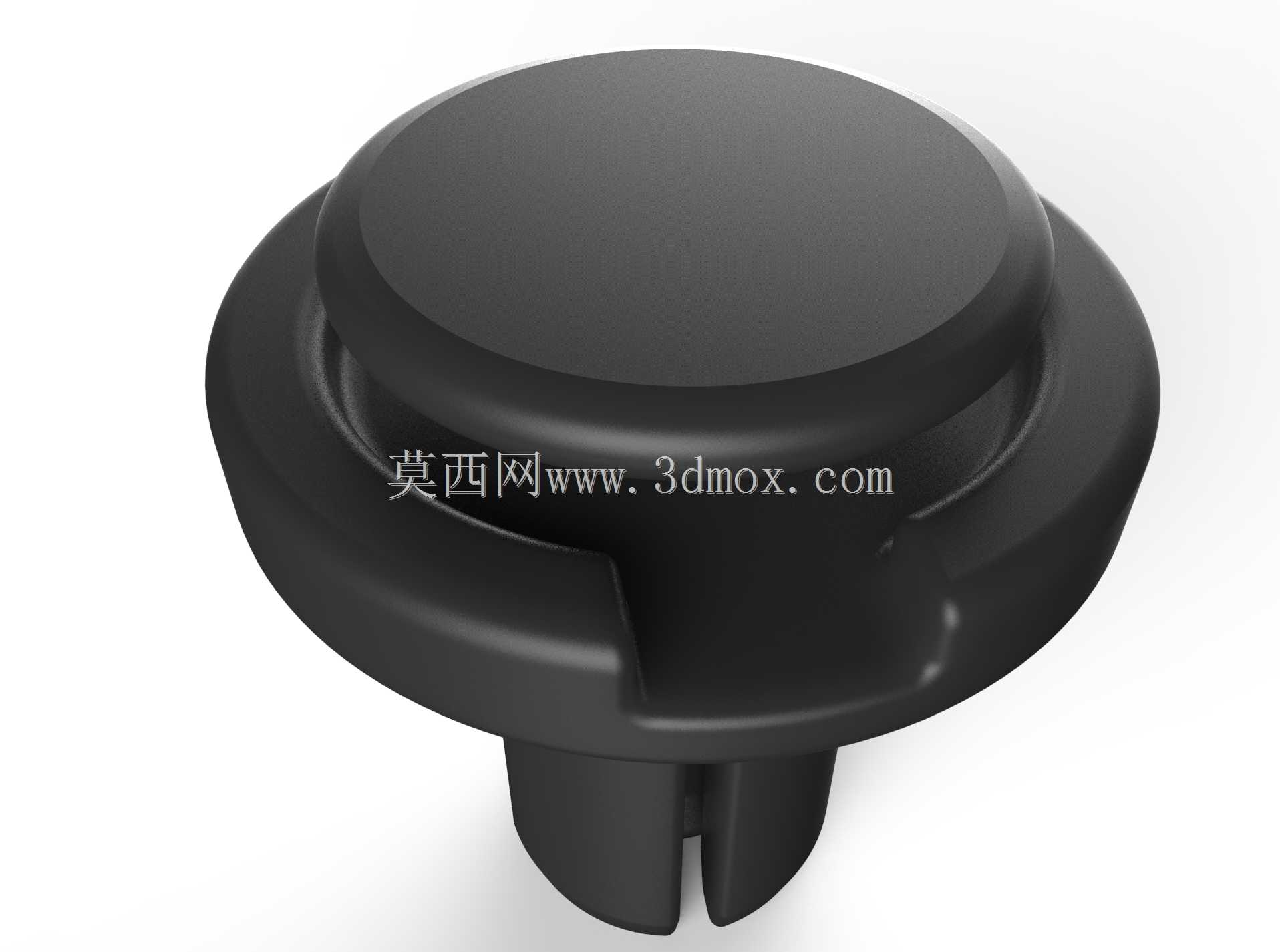

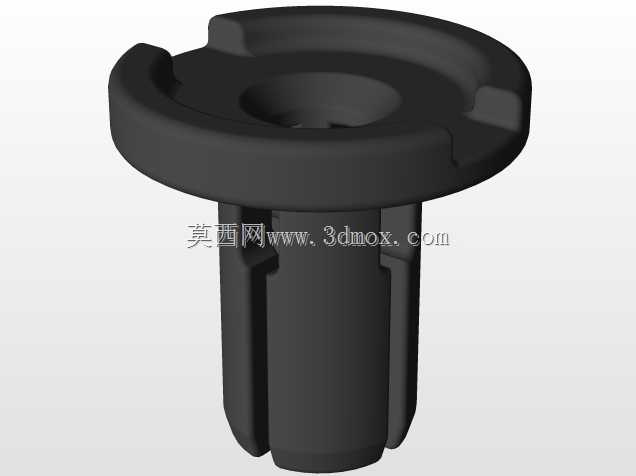

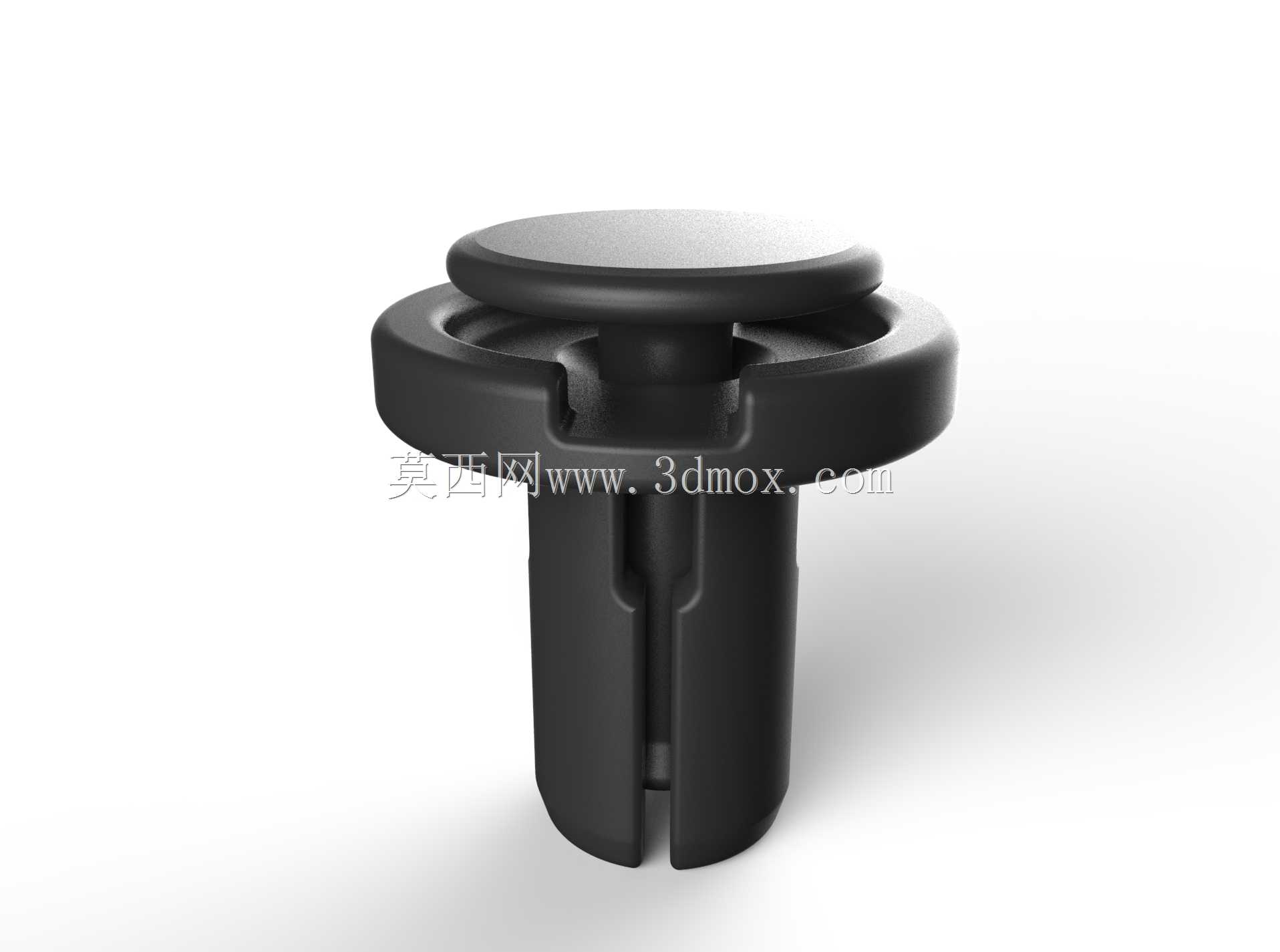

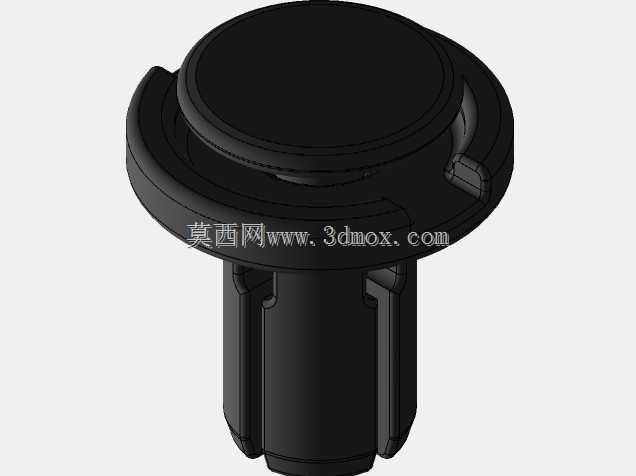

　　在功能特性设计上，这款卡扣采用了一体式推压锁止结构，头部设计有大直径的圆形按压帽，既可以增大按压时的受力面积，让装配人员施力更顺畅，也能在安装完成后覆盖覆盖件的安装孔位，避免灰尘、泥水从孔位进入车身内部，同时提升外观的整洁度。下部的胀紧柱采用了对称开槽设计，开槽沿轴向贯穿胀柱下半段，既保证了胀柱穿过安装孔时的收缩变形量，也让胀开后的卡爪受力均匀，在车辆行驶过程中承受振动、冲击载荷时不会出现单侧脱卡的问题。法兰盘下方设计有一圈环形的定位凸台，刚好可以嵌入覆盖件的安装沉孔内，避免卡扣安装后出现径向窜动，减少车辆行驶时覆盖件与卡扣之间的摩擦异响。

　　设计这类卡扣时，首先要明确安装边界的尺寸参数：需要匹配的车身钣金安装孔通常为6mm到8mm的标准圆孔，钣金厚度覆盖0.8mm到2.0mm的常见车用板材厚度范围，覆盖件的安装孔位通常设计为比卡扣胀柱大0.2mm到0.3mm的间隙配合，保证卡扣可以顺利穿过，同时不会因为间隙过大导致覆盖件松动。胀柱的开槽长度需要根据最大适配板厚来确定，要保证在最大板厚工况下，胀柱的卡爪依然能完全弹出卡在钣金背面，预留至少1mm的卡接重叠量，避免车辆振动时脱开；同时开槽宽度不能过大，否则会降低胀柱的结构强度，在按压安装时容易出现胀柱断裂的问题。材质通常选用耐候性改性PP或者PA66材料，添加一定比例的弹性体提升低温韧性，保证在零下三四十度的低温环境下，卡扣依然有足够的弹性，不会因为低温变脆导致拆装时断裂，同时材料需要耐车用油脂、泥水、紫外线老化，满足整车全生命周期的使用要求。

　　在安装匹配性上，这类卡扣的法兰盘厚度通常设计为2mm到3mm，压紧覆盖件后不会出现过高的凸起，避免影响外饰件的外观平整度；法兰盘与胀柱的过渡位置设计有圆角，避免应力集中，在承受拉扯载荷时不会在过渡位置断裂。拆卸时，只需要用一字螺丝刀撬动头部的帽盖，将内部的锁芯向上拉起，胀柱就会向内收缩，即可轻松将卡扣从孔位中取出，不会破坏钣金和覆盖件的安装孔，大部分卡扣拆卸后没有结构损坏的话还可以重复使用，降低售后维修的配件成本。

　　不同于传统的螺纹紧固件，这类塑料卡扣不需要在钣金上焊接螺母或者攻丝，也不需要使用工具拧紧，大幅降低了车身钣金的加工成本和总装的工具投入，同时自身重量远低于金属螺丝加螺母的组合，符合汽车轻量化的设计趋势。在轮拱挡泥板的安装场景中，这类卡扣需要经常承受车轮带起的泥水、砂石冲击，因此头部的帽盖和法兰盘的边缘都设计有一定的斜度，不容易积存泥水，砂石冲击时也会顺着斜面滑开，不会出现卡扣被砂石打坏的问题。在喇叭安装的应用场景中，卡扣的塑料材质本身具备一定的阻尼特性，可以吸收喇叭工作时产生的微小振动，避免振动传递到钣金上产生共振异响，比金属紧固件的NVH表现更好。

　　建模过程中需要重点关注弹性胀柱的开槽位置、卡爪的导向斜面角度，导向斜面通常设计为15度到20度的倾角，既可以保证按压安装时胀柱顺利收缩，也能保证卡接后的锁止强度，不会因为外力拉扯轻易脱出。法兰盘下方的环形凸台尺寸需要和覆盖件的沉孔尺寸做公差匹配，通常采用间隙配合，公差控制在0.1mm以内，既保证安装顺畅，也不会出现松动异响。整个卡扣的所有棱边都做了R0.3以上的圆角处理，避免安装时锋利的边缘划伤操作人员的手，也避免应力集中导致的结构断裂问题。
