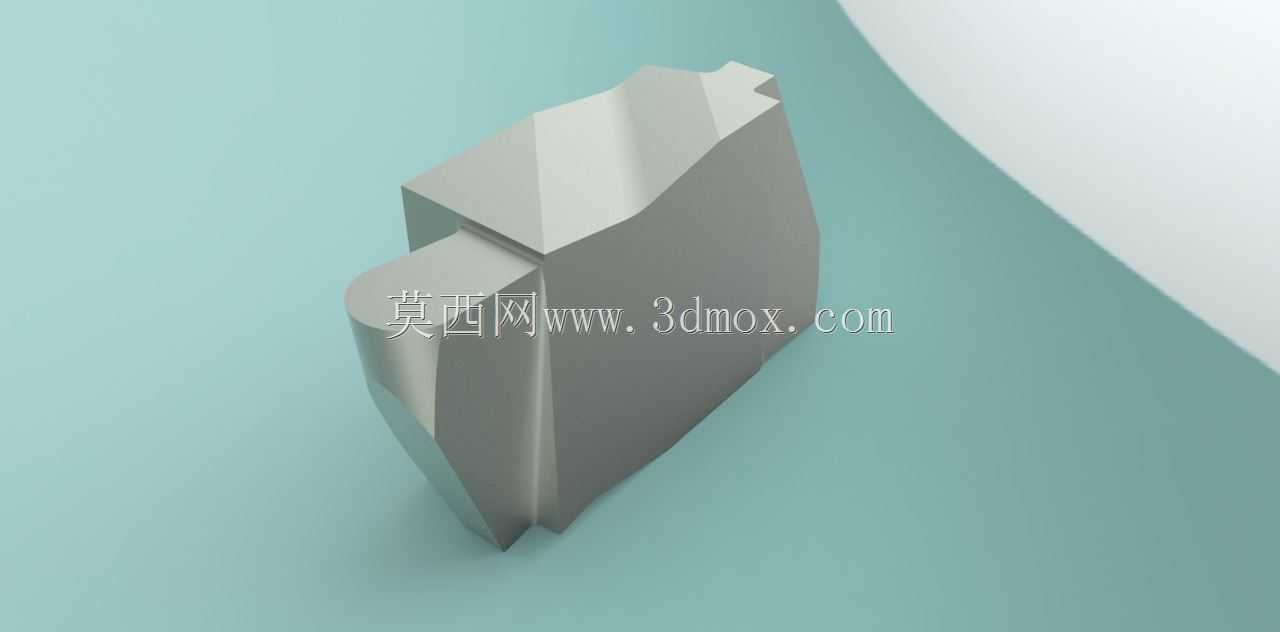

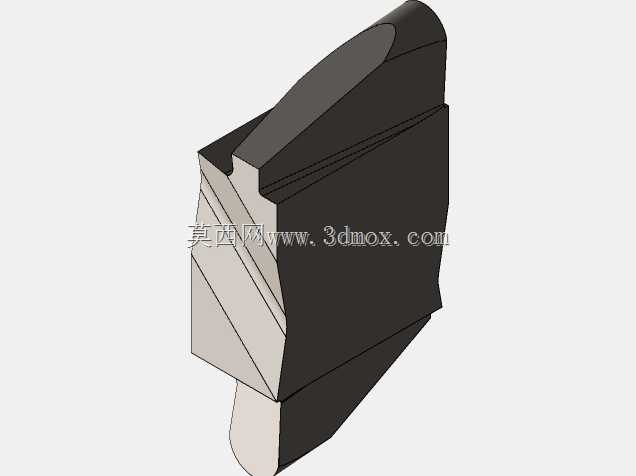

车削用NRP左槽镶块结构设计

　　这款左槽镶块是金属切削工序中配套车削刀体使用的核心嵌装配件，主要应用于普通卧式车床、数控车床的外圆切槽、台阶面清根、窄槽成型加工场景，在批量轴类、盘类零件的槽位加工工序中承担直接切削受力的功能，属于可快速更换的刀具损耗类配件。从实际加工场景来看，这类镶块通常嵌装在车刀刀杆的预置安装槽内，通过侧压螺钉或者上压式压板完成锁紧固定，不需要对刀杆主体进行二次修磨，当切削刃磨损达到磨钝标准后，可直接松开压紧件替换新的镶块，大幅减少换刀辅助时间，适配流水线批量加工的快换需求。

　　从结构设计逻辑来看，该镶块的外形完全匹配刀杆安装槽的限位边界，整体采用非对称的左向槽型结构，一侧设计有与刀杆定位面完全贴合的平直靠面，用于抵消切削过程中产生的径向切削力，避免镶块在高速切削时出现位移窜动；切削端的型面按照目标加工槽的截面轮廓做了成型设计，不需要操作人员在加工过程中反复走刀修型，一次进给即可完成符合尺寸要求的槽位加工，能有效降低操作人员的技能依赖度，保证同批次零件槽位尺寸的一致性。镶块的非切削侧做了圆弧过渡处理，既可以减少安装时与刀杆槽壁的卡滞，也能分散切削过程中传递到镶块根部的应力，避免应力集中导致的镶块崩裂问题。

　　在安装边界的尺寸控制上，该镶块的厚度方向公差严格控制在h6级精度范围，与刀杆安装槽的配合间隙控制在0.02mm以内，保证装夹后不会出现晃动；切削刃的伸出长度根据常规切槽深度做了限位设计，避免伸出过长导致切削刚性不足引发振刀，也不会因为伸出过短导致刀杆与工件表面发生刮碰。镶块的顶部设计有与压紧件匹配的定位缺口，安装时不需要反复调整位置，对准缺口放入安装槽即可完成初步定位，大幅缩短装夹找正的时间。

　　从实际使用的功能特性来看，这类槽镶块的切削刃部位做了针对性的角度优化，主切削刃采用小负倒棱设计，既可以保证刃口的锋利度，又能提升刃口的抗冲击性能，在加工钢件、铸铁等常见金属材料时，能承受断续切削带来的冲击力，减少崩刃的概率。镶块的排屑面做了光滑过渡处理，切屑流出时不会在表面形成卡滞，能顺着预设的排屑方向排出，避免切屑缠绕在工件或者刀杆上划伤已加工表面。在航空航天类精密零件、通用机械轴类配件的车削加工场景中，这类成型槽镶块的应用非常普遍，相比整体式车刀，它的耗材成本更低，更换效率更高，同时能保证成型槽位的轮廓精度，不需要后续二次打磨修型。

　　设计这类镶块时，需要重点考量受力方向与安装定位的匹配性，所有的定位面都需要与切削力的传递方向垂直，保证切削力能直接传递到刚性更强的刀杆主体上，而不是由压紧螺钉单独承受切削力，避免长时间使用后螺钉变形导致镶块松动。同时镶块的外形要避免出现尖锐的直角棱边，除了切削刃之外的所有棱边都做了微小的倒角处理，既可以避免安装时划伤操作人员，也能减少热处理过程中因为应力集中产生的裂纹缺陷。在实际建模过程中，需要严格控制各个配合面的形位公差，定位面的平面度要求控制在0.01mm以内，保证与刀杆贴合时没有间隙，避免切削时出现振动影响加工表面质量。
