1.25英寸外卡式轴用挡圈结构设计

项目分类:通用五金配件 发布时间:2022-01-21 ID:516359
  • 1.25英寸外卡式轴用挡圈结构设计
  • 1.25英寸外卡式轴用挡圈结构设计

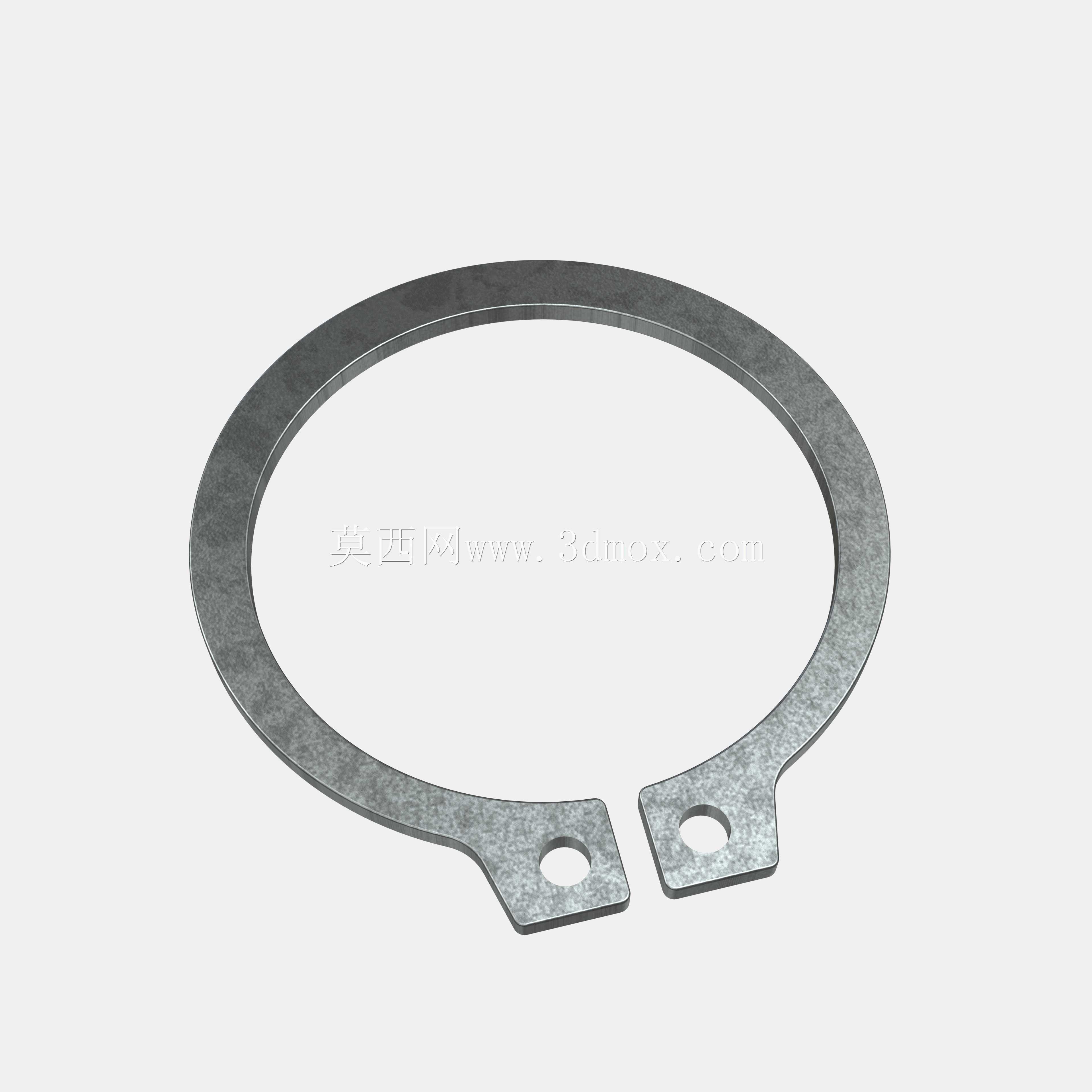

  在各类旋转轴系、传动组件的装配场景中,轴端零件的轴向限位始终是结构设计环节不可忽视的细节,1.25英寸规格的外卡式挡圈,正是适配公称直径1.25英寸光轴安装场景的常用限位元件,这类零件广泛出现在液压泵站阀组装配、小型输送机辊筒端盖固定、农用机械传动轮定位、通用电机输出轴附件锁紧等场景中,承担着阻挡轴上套装零件轴向窜动、限定组件装配位置的核心作用,相比轴端挡板、圆螺母锁紧等限位方案,这类开口卡环的安装空间占用更小,拆装流程更简便,不需要在轴端加工螺纹或者预留螺栓安装孔,能有效简化轴类零件的加工工序,降低整体装配成本。

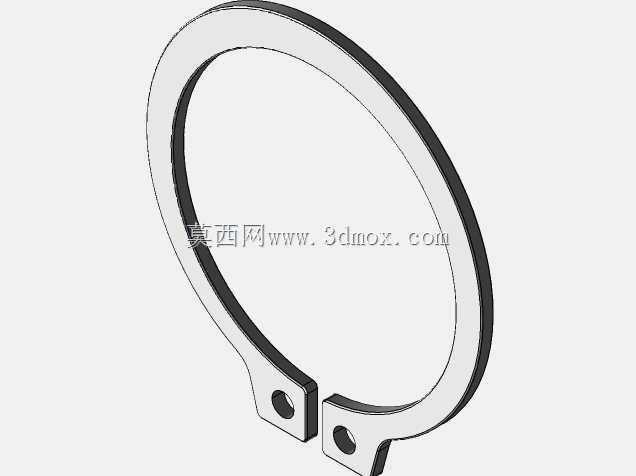

  从结构设计逻辑来看,这类外卡环采用开口式弹性结构设计,整体为带两个安装耳的C形环状结构,两个安装耳上预制有同轴的工艺孔,安装时可使用卡簧钳插入两个工艺孔,施力撑开卡环开口,将卡环套入轴上预先加工好的对应规格环形卡槽内,撤去外力后卡环依靠自身弹性回缩,内圈贴合卡槽槽底,环体侧面与轴上套装零件的端面贴合,形成稳定的轴向限位面。设计时需要严格匹配轴径与卡槽的尺寸公差,1.25英寸规格的卡环,其自由状态下的内径略小于对应轴的卡槽底径,撑开后的最大内径需要大于轴的公称外径,保证安装时能顺利套入轴体滑入卡槽位置;卡环的环体厚度需要与卡槽的槽宽匹配,避免装入卡槽后出现径向晃动,两个安装耳的位置需要对称分布在开口两侧,保证卡簧钳施力时环体受力均匀,不会出现局部应力过大导致的永久变形。

  实际选型应用中,需要重点核对安装边界尺寸:首先是轴上卡槽的加工尺寸,卡槽的直径、槽宽、槽边距轴端的距离都需要与卡环参数匹配,槽的边缘需要加工微小倒角,避免卡环装入时被锐边刮伤影响弹性;其次是卡环安装后突出轴表面的径向高度,这个高度决定了能挡住的轴上零件的内孔倒角范围,若轴上零件的内孔倒角过大,会出现卡环无法有效阻挡零件窜动的问题,设计时需要保证卡环突出轴面的高度大于零件内孔倒角的轴向深度。在有冲击载荷、频繁正反转的传动场景中,还需要校核卡环的抗剪切强度,确认环体能承受轴上零件传递的轴向推力,避免卡环受载变形脱出卡槽导致装配失效。

  这类卡环的外形没有多余的冗余结构,环体截面多为矩形,两个安装耳与环体平滑过渡,避免应力集中,安装后环体大部分嵌入轴的卡槽内,仅外侧小部分突出轴面,不会占用过多的径向装配空间,适合在布局紧凑的传动结构中使用。日常装配过程中,需要避免过度撑开卡环,若撑开量超过环体材料的弹性极限,卡环会出现永久变形,无法正常回缩贴合卡槽,导致限位失效;拆卸时同样需要使用对应规格的卡簧钳均匀施力,不要硬撬环体,避免划伤轴表面或者损坏相邻的装配零件。在腐蚀环境、高低温交变环境中使用时,还需要根据工况选择对应材质的卡环,匹配表面处理工艺,保证长期使用的结构稳定性。
