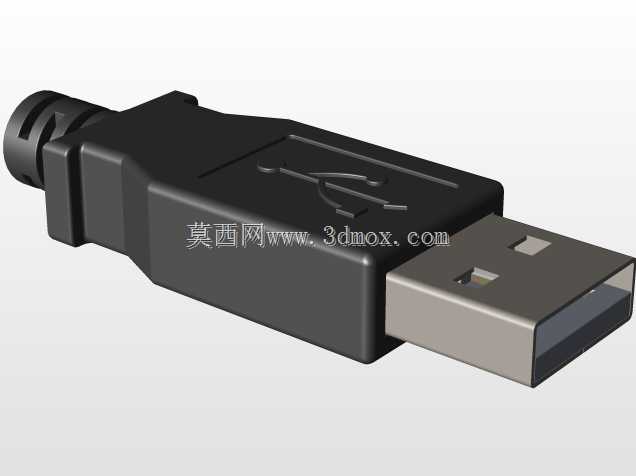

标准A型USB公头连接端口结构设计

　　日常做消费电子外设、工业控制终端的结构设计时，USB公头端口是绕不开的基础连接部件，小到桌面键鼠、U盘，大到工业数据采集器、调试手持终端，都需要靠这类端口完成供电与数据信号的传输。这次设计的是标准A型USB公头的完整结构，首先要卡准通用接口的配合公差，金属插舌部分的外形尺寸严格遵循通用串行总线的物理层规范，插舌宽度、厚度以及内部接触弹片的排布间距，都要保证和市面上所有标准A型母座的插拔配合顺畅，既不能出现插接过松导致接触不良、信号断连的问题，也不能因为过盈量太大导致插拔力过大，长期使用磨损母座接触片。

　　从结构拆分来看，整个端口分为金属屏蔽壳、绝缘基座、接触弹片、尾部线缆护套四个核心部分。金属屏蔽壳采用0.3mm厚的不锈钢板材冲压成型，外壳表面做哑光镀镍处理，一方面提升外壳的耐磨、抗锈蚀能力，另一方面可以屏蔽外部电磁信号对内部差分信号线的干扰，保证高速数据传输时的信号完整性，屏蔽壳两侧设计有弹性卡扣凸点，插入母座时可以卡入母座外壳的对应凹槽，避免使用过程中受外力拉扯出现接口松脱。绝缘基座采用耐高温的阻燃PBT材质注塑成型，基座上开有四个平行的接触弹片安装槽，分别对应电源正、数据负、数据正、接地四个引脚，弹片采用高弹性锡磷青铜材质冲压，表面做镀金处理，降低接触电阻，同时提升反复插拔后的耐磨性能，弹片的翘起高度经过反复调校，保证插入母座时和母座弹片的接触压力维持在合理区间，既保证接触可靠，又不会因为压力过大提升插拔阻力。

　　尾部的线缆护套采用软质PVC材质注塑，和前端硬塑外壳做倒扣式的嵌合连接，避免线缆弯折时和内部焊点的位置出现应力集中，导致线芯断裂。护套尾部设计有多级防弯折的波纹结构，当线缆受到侧向弯折力时，波纹结构可以分散弯折应力，提升线缆反复弯折后的使用寿命，常规使用场景下可以承受上千次的180度弯折而不出现线芯断裂的问题。

　　设计过程中首先确定安装边界，整个插头的总长度控制在合理范围，前端金属插舌的伸出长度、外壳的整体宽度和厚度都和市售常规USB公头保持一致，可以直接适配所有标准USB接口的开孔尺寸，不管是用在注塑成型的设备外壳上，还是用在线缆组件的装配中，都不需要额外调整安装位尺寸。建模时先完成金属屏蔽壳的曲面构建，还原冲压件的折弯圆角和卡扣凸点的细节，再做内部绝缘基座的实体结构，预留出弹片的安装槽和尾部的走线空间，接触弹片部分按照实际冲压的钣金结构建模，还原弹片的接触弧面和尾部焊线位的结构，最后做尾部软胶护套的结构，把各部分的装配间隙控制在合理范围，模拟实际装配时的干涉情况，避免开模后出现零件无法装配的问题。

　　实际应用中，这类端口除了常规的消费电子场景，在工业设备的调试接口上也有大量使用，这就要求结构设计时考虑工业场景的使用需求，比如外壳的抗冲击能力，金属屏蔽壳的厚度比普通消费级插头稍厚，避免设备搬运、调试过程中磕碰导致外壳变形，无法插入母座。绝缘基座的耐温等级也要满足工业场景的温度变化范围，不会因为低温环境变脆、高温环境软化变形，导致内部弹片移位出现接触故障。另外在建模时还考虑了后续注塑生产的工艺性，硬塑外壳的脱模斜度、加强筋的厚度都按照注塑工艺的要求设置，避免出现注塑缩痕、脱模困难的问题，金属冲压件的折弯半径也符合钣金冲压的工艺要求，不需要额外的特殊工序就能批量生产。

　　很多工程师在做这类接口设计时容易忽略插拔寿命的问题，这次设计中在金属外壳和绝缘基座的配合位置做了定位凸台，保证每次插拔时的受力都均匀分布在整个基座截面上，不会因为单侧受力导致基座开裂，弹片的固定端做了加宽处理，提升弹片的固定强度，反复插拔过程中弹片不会出现移位、变形的问题，按照标准测试流程可以满足数千次的反复插拔需求，覆盖绝大多数消费电子和工业设备的全生命周期使用要求。尾部的焊线位预留了足够的空间，既可以适配常规的28AWG信号线，也可以适配带屏蔽层的粗线缆，满足不同传输速率、不同供电功率的使用需求，不管是做低速的鼠标键盘信号传输，还是做高速的大容量数据传输、大电流供电，都能通过调整内部线规适配，不需要改动外部的接口结构。
