带锁止结构的户外承重快挂吊钩

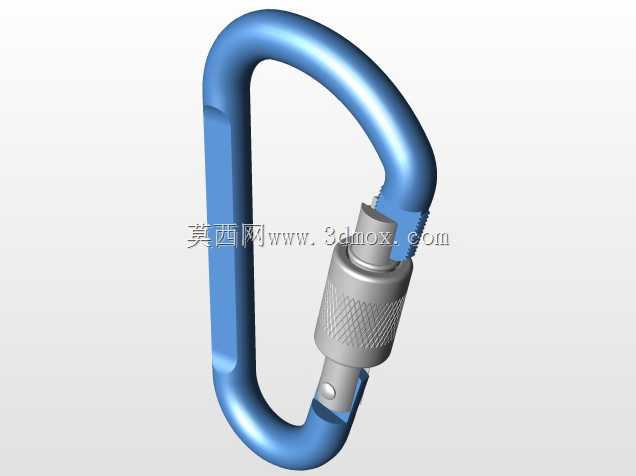

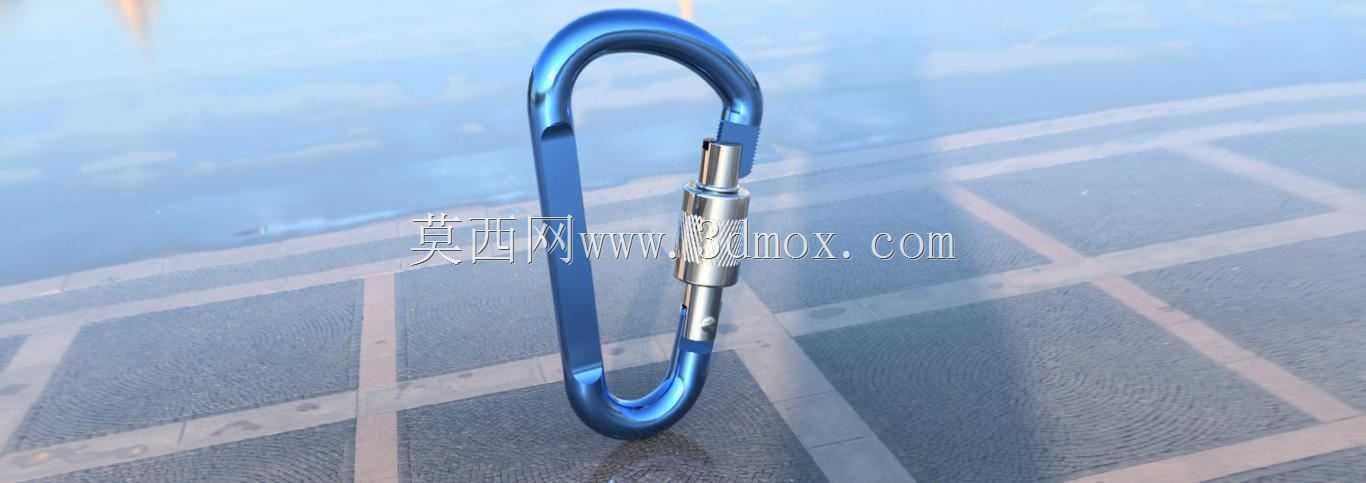

　　日常户外作业、小型起重挂载、户外装备捆绑、临时承重连接场景里，这类带锁止结构的快挂吊钩是出镜率极高的五金连接件，很多结构工程师在做小型挂载方案、户外装备配套结构设计时，都会优先参考这类成熟的挂钩结构做适配性修改。不同于普通无锁的登山快挂，这款吊钩在挂接开口处设置了旋转式锁止套筒，套筒沿轴向滑动配合周向卡位，能在挂接完成后彻底封闭挂钩开口，避免挂载过程中受震动、晃动、外力拉扯导致挂载绳索、挂点从开口处滑脱，这一结构直接把普通快挂的意外脱开风险降到了极低水平，完全能满足非高风险级别的承重挂载需求。

　　从实际使用场景来看，这类吊钩的适配范围非常广，户外徒步时可以用来外挂水壶、工具包、帐篷配件，小型设备检修作业时可以临时挂载工具袋、轻型检修设备，仓储理货时可以用来挂接轻型物料袋、标识吊牌，甚至家用场景里也能用来做临时的绳索挂点、晾晒承重挂点，只要挂载重量在额定承重范围内，锁止结构闭合到位，就能稳定完成挂载连接。很多工程师在做配套结构设计时，容易忽略挂钩的开口回弹与锁止的配合逻辑，这款结构的设计思路很值得参考：挂钩本体采用一体化弯曲成型的D型轮廓，弯曲段做了等强度的圆弧过渡，没有应力集中的直角拐点，挂接绳索或者吊环时，载荷能沿挂钩的弧形轮廓均匀分散到整个本体，不会在局部形成应力峰值导致长期使用后出现变形断裂。

　　锁止结构的设计也兼顾了操作便捷性和连接可靠性，锁止套筒和挂钩开口端的配合采用了轴向导向槽加弹簧复位的结构，不需要额外的操作按键，挂接时只需要向上推动套筒露出开口，挂入挂点后松开套筒，弹簧就会自动推动套筒复位封闭开口，整个挂接动作单手握持就能完成，戴劳保手套操作也不会出现卡滞、按不动的情况。很多同类挂钩的锁止结构容易出现弹簧锈蚀、套筒卡滞的问题，这款结构在设计时把弹簧内置在套筒内部，和外部的水汽、灰尘做了基础隔离，日常户外使用时不容易因为进灰、沾水出现弹簧失效的问题，套筒和挂钩本体的配合间隙控制在0.1mm到0.15mm之间，既不会因为间隙过大出现晃动旷量，也不会因为间隙过小在热胀冷缩时出现卡滞。

　　从安装边界和尺寸适配的角度来说，这类挂钩的本体轮廓宽度控制在常规挂环、绳索的适配范围内，挂钩内侧的圆弧半径适配直径6mm到12mm的绳索、织带或者吊环，不需要额外做转接件就能直接和大部分常规挂载点配合。挂钩的顶端连接段做了圆柱形的连接位，可以搭配连接环、织带、钢丝绳做固定，连接位的直径和挂钩本体的承重能力匹配，不会出现连接段强度不足先于本体断裂的情况。做三维建模时，这类结构的建模重点在于弯曲段的曲率连续性，以及锁止套筒和本体的配合间隙校验，很多新手建模时容易把弯曲段的曲率做的忽大忽小，不仅影响外观质感，还会导致实际生产时出现应力集中的问题，同时要注意锁止套筒的行程要足够完全露出开口，避免套筒行程不足导致挂接时无法顺利放入挂点，还要预留弹簧的安装空间，计算弹簧的预紧力，保证套筒在不受外力时能稳定保持在锁止位置，不会因为轻微震动就自行滑开露出开口。

　　实际选型使用时，还要注意这类吊钩的适用承重范围，不要超额定载荷使用，虽然锁止结构能避免脱钩，但本体的承重是和材料厚度、热处理工艺直接相关的，建模时可以根据实际需要的承重等级调整本体的截面尺寸，比如需要更高承重时可以适当加大本体的杆径，调整弯曲段的曲率半径，同时对应调整锁止套筒的尺寸和弹簧的参数，保证整体结构的强度匹配。另外，这类挂钩的表面处理一般采用阳极氧化或者镀锌处理，建模时不需要额外做表面纹理的细节，只要把结构的配合关系、尺寸边界、圆角过渡做准确，就能直接用于后续的结构验证或者生产加工参考。
