轻量化镂空机架四旋翼飞行载具结构

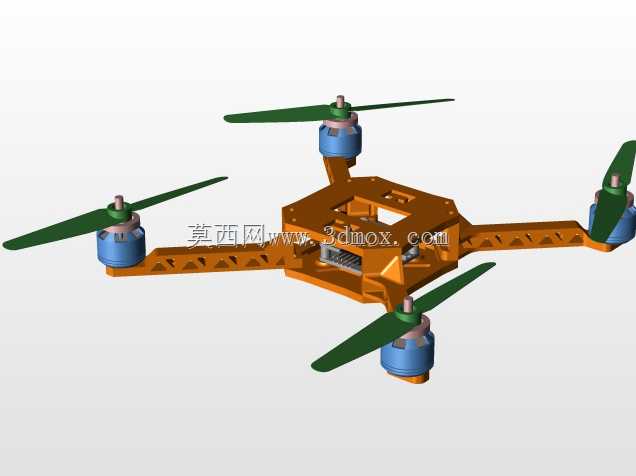

　　这款四旋翼飞行载具的结构设计，首先围绕小型航拍、室内巡检、教学实验这类近距低空作业场景展开，日常作业中需要兼顾整机重量控制与结构刚性，避免飞行过程中机架震颤影响飞控传感器数据采集，同时要预留足够的机载设备安装空间，适配不同功能的拓展载荷。从结构布局来看，采用了经典的X型四轴排布，四个机臂从中心主机板向外等角度延伸，机臂上做了连续的三角形镂空减重设计，这类镂空不是单纯的挖空减重，而是经过受力路径优化的，机臂末端的电机安装位承受旋翼转动带来的拉力与振动，镂空结构沿着应力传导方向排布，在去除冗余材料的同时，不会削弱机臂的抗弯、抗扭性能，相比实心机臂能降低15%左右的非动力重量，间接提升续航表现。中心主机板区域预留了多层安装位，

　　最上层可以放置飞控主板、GPS模块，中层可固定电池仓与电调组件，下层预留了摄像头或者小型作业载荷的安装接口，所有安装孔位都按照通用航模配件的标准孔距设计，不需要二次打孔就能适配市面上多数主流的小型飞控、电调配件，降低组装调试的适配成本。动力安装位的结构做了台阶式定位设计，电机座的凸台刚好卡入电机底部的定位槽，安装时不需要反复调整同轴度，能保证电机输出轴与机臂平面保持垂直，避免旋翼转动时出现偏摆带来的额外动力损耗与振动。旋翼采用两叶式设计，桨根位置与电机轴的连接座做了快拆结构的适配空间，日常更换桨叶不需要额外工具就能完成，适合户外作业时的快速维护。整机的安装边界控制得比较紧凑，机臂长度经过测算，在搭配对应尺寸桨叶时，

　　相邻桨叶之间留有足够的安全间隙，不会出现打桨问题，同时整机对角线尺寸控制在小型便携载具的范围内，收纳时不需要拆卸机臂就能放入普通的便携背包，适合外场作业携带。从设计思路上，没有追求过度的结构冗余，而是针对小型四旋翼的实际作业载荷做了强度匹配，机架主体采用一体化的结构设计，减少了拼接零件的数量，降低了组装时的连接松动风险，机臂与中心板的过渡位置做了圆弧倒角处理，避免应力集中在长期振动下出现结构疲劳断裂。实际使用中，这类结构的载具可以适配室内管线巡检、小型场地航拍、学生科创实验等多种场景，机架的镂空结构也能减少飞行时的风阻，在相同动力配置下能获得更稳定的悬停表现，中心区域的走线空间做了预留，电调与电机的连接线可以沿着机臂的镂空槽排布，

　　不会外露在机架外侧影响气动外形，也能避免飞行中连接线晃动干扰传感器。电机安装位的下方预留了减震垫的安装空间，可以加装橡胶减震球来过滤电机转动带来的高频振动，进一步提升飞控的工作稳定性，减少航拍画面的果冻效应。整体结构没有多余的装饰性设计，所有的结构特征都服务于减重、刚性提升、安装便捷性这几个核心需求，对于做小型旋翼载具开发、航模改装的从业者来说，这个结构的设计逻辑可以直接参考，尤其是机臂的镂空减重方案、安装位的同轴定位设计，都能直接复用在同级别载具的开发中，减少前期结构验证的时间成本。
