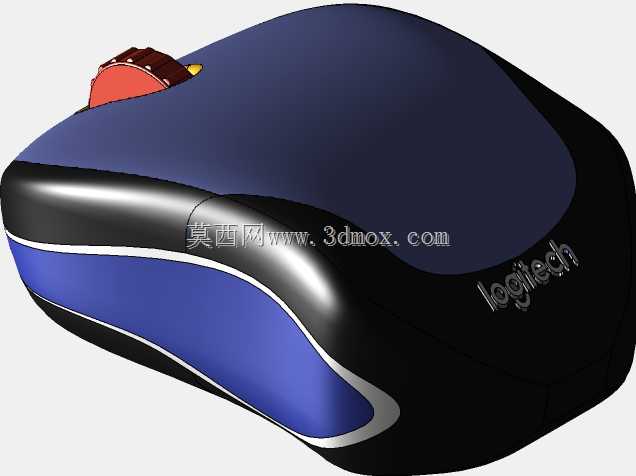

罗技Fusion360人体工学有线鼠标外观结构

　　日常做外设结构设计时，这类人体工学鼠标的曲面建模是绕不开的练习项，这次的罗技款造型，首先要考虑的是长时间握持的受力分布，毕竟办公场景下用户单日握持时长可能超过6小时，掌根的支撑弧度不能做太陡，否则会压迫腕部正中神经，也就是常说的鼠标手诱因之一。从实际建模的曲面拆分来看，上盖的主曲面是从指根位置向掌尾逐渐抬升，最高点落在掌心偏后的位置，刚好贴合成年男性手掌自然放松时的掌弓弧度，左右侧裙的凹陷深度要控制在8mm左右，拇指和无名指、小指的放置位做了磨砂质感的分区，建模时要把侧裙的防滑纹理边界和主曲面做G2连续，不然实际注塑出模的时候会有明显的合模线硌手。

　　这款鼠标的功能按键布局也贴合日常使用习惯，左侧的侧键默认是前进后退功能，位置刚好在拇指第一关节的活动范围内，不需要刻意挪动拇指就能触发，按键的触发压力做在60g左右，不会因为误碰触发功能，也不会按起来太费力。顶部的滚轮做了齿感阻尼结构，建模时要预留滚轮的跳动间隙，滚轮两侧的支撑轴同轴度公差要控制在0.05mm以内，不然滚动的时候会有偏心晃动的问题，滚轮后方的DPI调节键做了下沉式设计，避免日常滚动滚轮的时候误触，调节档位的反馈做了清晰的段落感，用户不用看就能感知档位切换。

　　从安装边界和尺寸匹配来看，这款鼠标的整体长度控制在118mm左右，宽度65mm，高度40mm，属于中大手适用的尺寸，适合18cm以上手长的用户抓握或者趴握使用，底部的脚贴槽位预留了0.8mm的深度，贴完特氟龙脚贴之后刚好和底部平面齐平，不会出现刮蹭鼠标垫的问题，脚贴的分布位置做了四点式布局，前后各两个，保证在不同材质的鼠标垫上移动时都能保持平稳，不会出现翘头或者尾部拖拽的情况。内部的PCB安装位做了三个定位柱，和上盖的定位孔配合间隙控制在0.1mm，装配的时候不需要额外调整就能对齐螺丝孔，电池仓（如果是无线款的兼容结构）的位置做在鼠标重心偏前的位置，整体重心落在鼠标的几何中心靠前10mm处，移动的时候不会出现坠手的感觉。

　　建模过程中要注意的细节还有很多，比如上盖和底壳的分型线位置，要做在侧裙的视觉盲区，也就是手握持的时候手指不会碰到的位置，分型线的落差控制在0.02mm以内，后期做表面处理的时候很容易打磨平整。侧键的按键和壳体之间的间隙留0.15mm，既不会因为热胀冷缩出现卡键，也不会因为间隙太大进灰。线材的出口位置做在鼠标前端的正中间，出线口做了15度的上扬角度，预留了防折的橡胶护套结构，建模时护套的弯折半径要大于5mm，避免线材反复弯折之后出现内部线芯断裂的问题。

　　从实际应用场景来说，这类鼠标除了日常办公使用，也能满足轻度的设计类操作需求，比如SolidWorks、AutoCAD这类工程软件的操作，中键的按压压力做在80g左右，长时间按中键旋转视图也不会太费力，滚轮的刻度感刚好对应视图缩放的步进，不会出现滚一下缩放太多或者太少的问题。表面处理的分区也很明确，上盖的主按键区域做了类肤涂层，建模时要预留涂层的厚度0.08mm，避免装配的时候出现尺寸超差，侧裙的防滑区域做了细咬花处理，咬花的深度控制在0.1mm，出汗的时候也能保持足够的摩擦力，不会出现打滑的情况。

　　做这类曲面建模的时候，很多新手容易犯的错误是只关注外观的流畅度，忽略实际装配的干涉问题，比如滚轮的活动行程要预留3mm的上下按压空间，侧键的微动开关位置要和按键柱对齐，偏差不能超过0.2mm，否则会出现按键触发不灵或者按下去没反馈的问题。还有内部的配重块安装位，预留了10g的配重安装空间，用户可以根据自己的使用习惯调整鼠标的整体重量，配重块的固定用卡扣结构，不需要额外打螺丝，装配效率更高。整体的曲面拆分要考虑注塑的出模角度，所有外观面的出模斜度做在1度以上，避免出现粘模的问题，内部的筋位厚度控制在主体壁厚的0.7倍，也就是主体壁厚2mm的话，筋位厚度1.4mm，避免注塑的时候出现缩水印，影响外观质感。
