带斜槽结构的物料输送装置设计

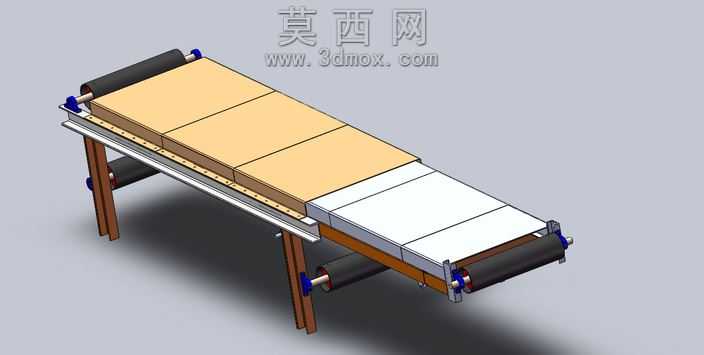

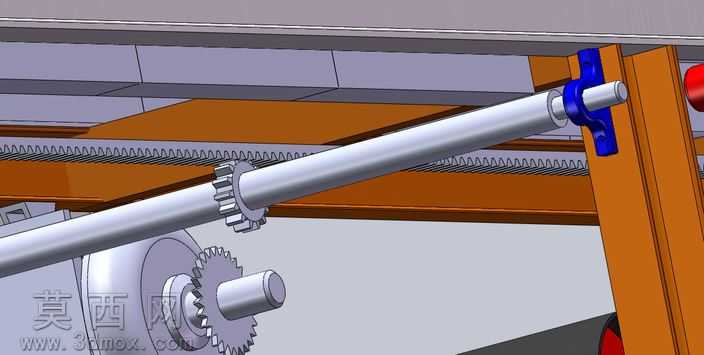

本作品为带斜槽导流结构的带式物料输送装置三维模型，整体采用模块化设计思路完成建模，在通用带式输送机的基础结构上增设斜槽导流段，用于实现散状物料在输送过程中的平稳过渡与流向引导。建模过程中首先完成主体支撑框架的搭建，采用型钢式支腿结构保证整体承载稳定性，支腿与输送架体采用螺栓连接的装配结构，便于后期拆装维护。输送段分为水平承载段与斜槽导流段两部分，水平段采用标准辊筒组作为承载支撑，两端设置驱动辊与改向辊，辊筒端部配置轴承座与密封结构，还原真实设备的转动配合关系；斜槽段采用分段式面板设计，面板表面做平滑过渡处理，避免物料输送过程中出现卡滞、撒料问题。材质渲染方面，支腿结构赋予金属棕褐色钢材材质，输送架体采用哑光银白金属质感，输送带采用黑色橡胶材质表现，斜槽段的承载面板分别赋予浅木色与亮白色耐磨板材材质，不同材质的区分清晰展现各部件的功能分区，整体渲染效果还原了工业设备的真实质感。结构设计上重点考量了斜槽段的倾角设置，通过合理的角度参数保证物料依靠自重即可沿斜槽平稳滑动，同时斜槽两侧设置挡边结构，防止物料从侧边滑落；辊筒的排布间距经过优化，既保证输送带的承载能力，又避免辊筒过密造成的成本浪费。模型完整还原了各部件的装配关系，所有转动部件、连接部件均按照实际工业设备的尺寸比例进行建模，可用于输送设备的结构教学、斜槽导流方案的验证分析，也可作为同类输送设备设计的参考蓝本，帮助设计者快速理解带斜槽结构的输送装置的设计逻辑与结构组成。
