跨货车装卸高架皮带输送设备设计

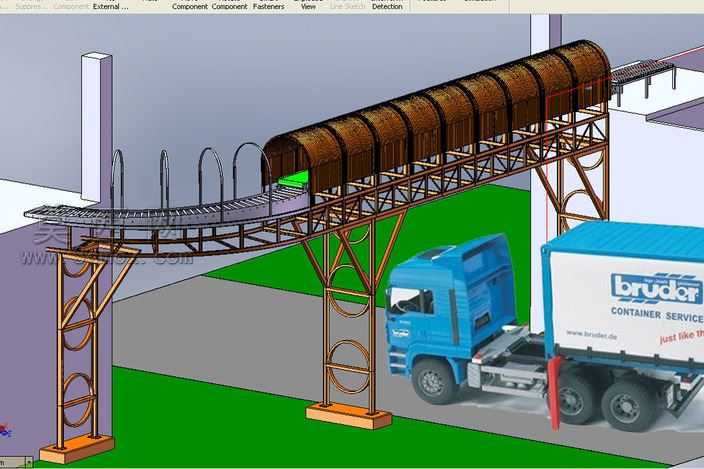

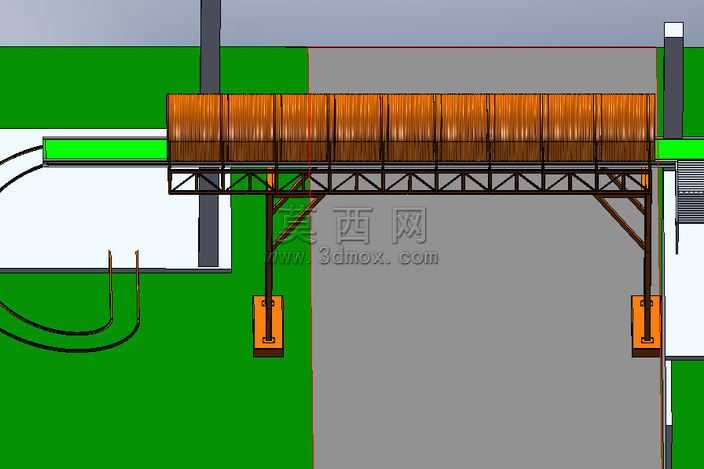

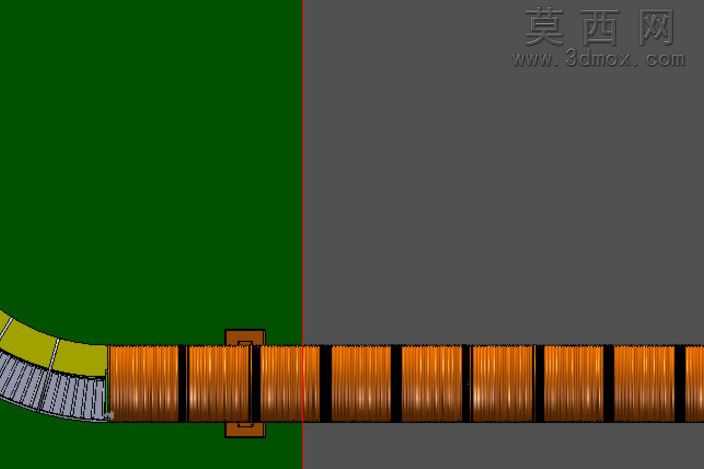

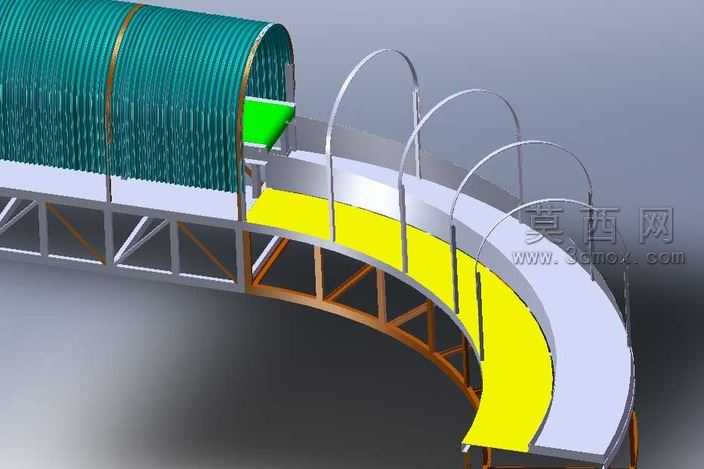

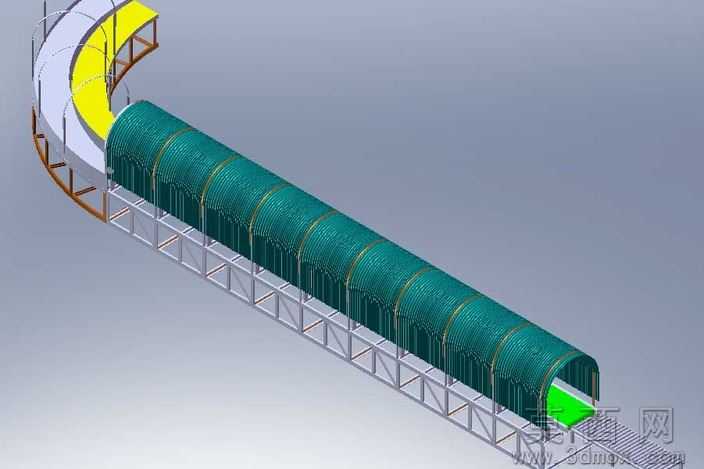

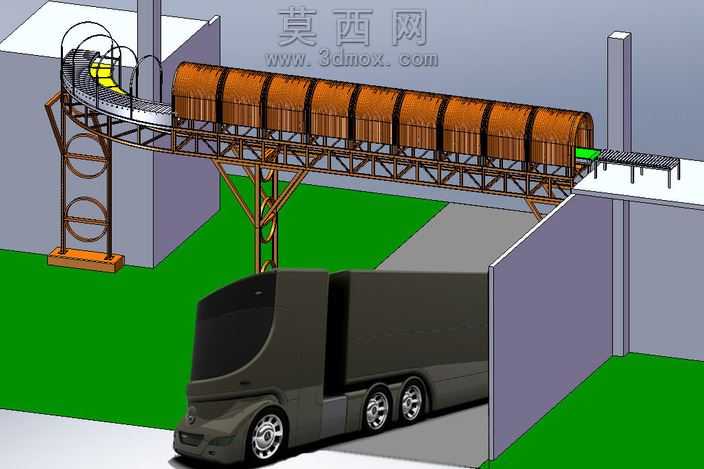

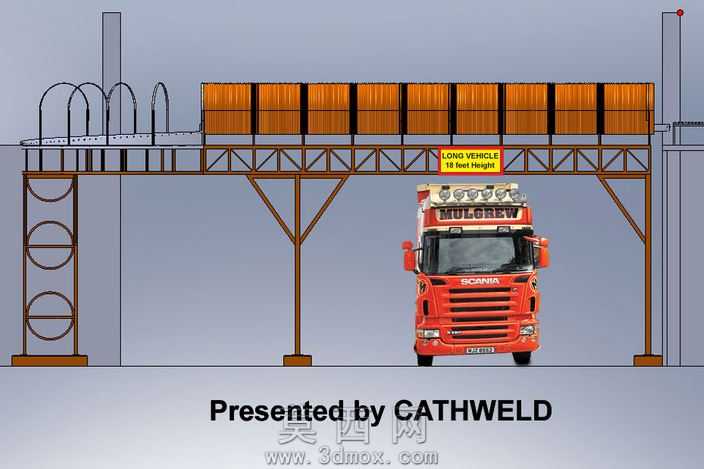

本模型采用三维参数化建模方式完成整体设计，完整还原了高架输送机的跨装作业形态，建模过程中严格遵循实际物流装卸场景的尺寸比例，对支撑桁架、输送段、防护外罩、对接平台等所有部件进行了独立建模与装配约束，确保各部件运动关系与实际设备一致。渲染阶段针对不同部件赋予了对应材质属性：支撑桁架采用做旧锈迹金属材质，还原户外钢结构长期使用的质感；输送皮带表面做了防滑纹理处理，还原橡胶材质的哑光粗糙特性；防护外罩采用半透明与锈蚀金属结合的材质，既体现外罩的防护遮挡属性，也保留了内部输送结构的可视性；场景内配套的货运卡车模型采用分色材质处理，车头为亮面工程塑料质感的蓝色漆面，货箱为印刷标识清晰的白色箱体，轮胎做了橡胶胎纹与轮毂金属质感区分，地面采用绿色地坪与灰色水泥路面的分层材质，搭配场景光影设置，完整呈现设备在货运场地的实际作业状态。结构设计上，设备采用双侧桁架支撑结构，支撑腿底部设置加宽承重底座，保障高架结构的稳定性，支撑腿上设计有环形加强结构，提升长距离支撑的抗形变能力；输送段分为水平对接段、弧形转弯段、高架防护段三个部分，转弯段采用多组弧形导向滚子配合皮带完成转向，避免皮带跑偏；高架段顶部设置弧形封闭外罩，防止输送过程中物料洒落，同时起到防雨防尘的作用；设备末端对接厂区平台，前端延伸至货车货箱上方，可直接完成厂区到货运车辆的物料转运，无需额外中转设备。设计思路围绕货车装卸的实际需求展开，针对传统装卸需要多次中转、效率低下的问题，采用高架跨线布局，让输送路径直接跨越货车停靠区域，实现物料从生产端到运输端的直连输送，整体结构兼顾承重稳定性与输送流畅性，所有转动部件均预留了安装与维护空间，支撑结构采用模块化桁架设计，可根据现场货车高度、停靠位置调整支撑高度与跨度，适配不同规格的货运车辆装卸需求。
