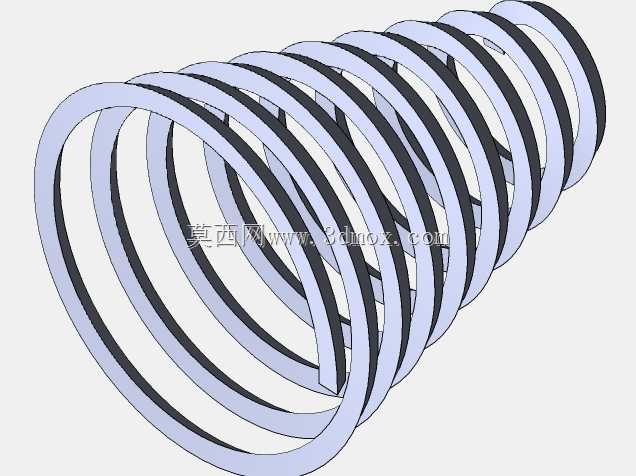

变径螺旋锥形弹簧结构设计方案

　　在各类需要缓冲、复位、储能的机械结构中，锥形弹簧的应用场景覆盖范围极广，小到精密仪器的按键复位结构，大到重型设备的缓冲减震模组，都能见到这类变径螺旋弹性元件的身影。和常规等径圆柱弹簧相比，锥形弹簧的固有频率会随着载荷变化发生连续改变，不容易发生共振，这一特性让它在变载荷工况下的稳定性远优于普通圆柱弹簧，尤其适合安装空间受限、需要渐进式弹力输出的装配场景。

　　从实际使用的角度看，这类锥形弹簧在压缩过程中，大端的簧圈会先逐步贴合，有效工作圈数随着压缩量增大逐渐减少，弹力曲线呈现非线性上升的特征，不会像等径弹簧那样在压缩到一定程度后出现刚度突变。比如在小型冲压设备的卸料机构里，锥形弹簧可以在冲头下行初期提供较小的预紧力，避免卸料板对工件造成硬压损伤，随着冲头接近下死点，弹簧刚度逐步提升，提供足够的卸料力把工件从凸模上顺利脱开，整个施力过程平滑无冲击，能有效降低卸料过程中的工件变形率。在阀门的启闭结构中，锥形弹簧的渐进式刚度特性可以让阀门在开启初期动作灵敏，接近全开位置时提供足够的密封预紧力，避免阀门出现颤振，提升管路系统的压力稳定性。

　　设计这类锥形弹簧的时候，首先要明确安装边界的尺寸约束，先确定两端的支撑圈直径：大端直径要匹配安装座的沉孔尺寸，保证弹簧压缩过程中不会出现径向偏移，小端直径要适配作用端的推杆或者压头尺寸，避免施力点偏心导致弹簧侧弯。建模过程中先绘制两端的螺旋线轮廓，注意两端的螺旋线螺距要和中间有效圈的螺距做平滑过渡，支撑圈部分的螺距要略小于簧丝直径，保证装配后两端的支撑面可以和安装基面完全贴合，不会出现点接触导致的应力集中。簧丝的截面轮廓要沿着螺旋线路径做扫描生成，扫描过程中要保证截面始终和螺旋线的法向垂直，避免出现簧丝扭曲的建模误差，后续做有限元应力分析的时候，扭曲的截面会导致应力计算结果出现严重偏差，直接影响弹簧的疲劳寿命校核结果。

　　建模完成后要重点核对几个关键尺寸：首先是自由状态下的总高度，要保证安装后的预压缩量在总行程的15%-25%区间，预压量太小会导致设备运行过程中弹簧出现松脱异响，预压量太大会导致弹簧的有效工作行程不足，压缩到并圈位置时容易出现塑性变形。其次是并圈后的最小高度，要保证设备运行到极限位置时，弹簧的并圈高度小于安装空间的最小间隙，避免弹簧被压并后承受额外的刚性冲击，导致簧丝断裂。还要核对簧圈之间的间隙，在最大工作载荷下，相邻有效圈之间要保留至少0.1倍簧丝直径的间隙，避免工作过程中簧圈之间发生摩擦磨损，产生异响的同时降低弹簧的使用寿命。

　　从安装适配的角度来说，这类锥形弹簧不需要额外的导向结构也能保持较好的对中性，因为大端的簧圈本身就可以起到自导向的作用，相比等径弹簧可以省去导向杆或者导向套的设计，简化整体装配结构，在小型便携设备的结构设计中，这个特性可以有效压缩整体结构尺寸，降低零件数量和装配成本。比如在手持气动工具的减震手柄结构里，用锥形弹簧替代普通圆柱弹簧加导向杆的结构，可以把手柄的径向尺寸缩小30%左右，同时还能避免导向杆和弹簧之间的摩擦卡顿，让减震手感更顺滑。

　　设计过程中还要注意两端支撑圈的磨平处理要求，建模的时候要把两端支撑圈的端面磨平区域做出来，磨平长度要不小于3/4圈，磨平后的端面粗糙度要满足装配要求，保证弹簧安装后可以垂直于安装基面，不会出现倾斜导致的弹力偏载。如果是用于腐蚀环境的弹簧，建模的时候还要预留表面处理的镀层厚度，避免后续表面处理后弹簧的外径尺寸变大，无法装入预设的安装沉孔内。对于需要承受交变载荷的工况，还要在簧丝的过渡位置做微小的圆角处理，避免螺旋线和支撑圈衔接的位置出现应力集中，提升弹簧的疲劳寿命，保证长期交变载荷下不会出现断裂失效。
