带铰接孔与安装底座的立式支撑支架结构

　　这类支架结构在轻工自动化输送线、小型工装夹具定位单元、桌面级非标设备的功能模块挂载场景中应用十分广泛，核心作用是为需要绕固定轴做小角度摆动的功能部件提供稳定的支撑基准，同时通过底座结构完成与设备主体机架的刚性连接，避免运动部件运行时出现支撑刚度不足导致的晃动、定位偏移问题。从实际使用场景来看，这类支架常被用来挂载小型导向辊、传感器安装摆臂、压紧机构的铰接端，在手动工装夹具中也可作为压杆的旋转支撑座使用，适配的工况载荷多为中低静载、低频摆动的场景，不需要承受大吨位的冲击载荷，但对安装面的平面度、铰接孔的同轴度有明确的精度要求。

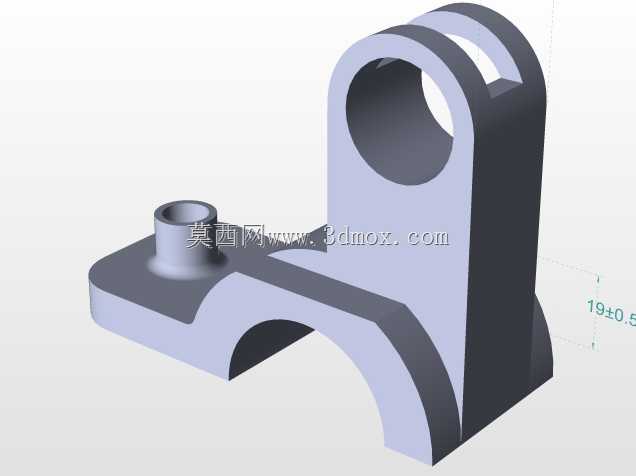

　　从结构功能特性来看，该支架分为上部铰接支撑段与下部安装固定段两个核心功能区域。上部的双立板带通孔结构是核心的铰接承载位，双立板的设计相比单立板结构，能大幅提升铰接轴的受力平衡性，避免铰接轴单侧受力出现弯曲变形，立板上的同轴通孔用于穿装铰接销轴，通孔的内径尺寸需要与适配的销轴外径保持过渡配合，保证铰接转动的顺畅性同时减少径向窜动；立板上方开设的缺口槽，主要是为了避让铰接部件上的凸起结构，或是为铰接部件的摆动提供行程空间，避免运动过程中出现结构干涉。下部的安装底座采用了平面贴合的安装形式，底座上预留的凸台孔位用于穿装安装螺栓，通过螺栓锁紧将整个支架固定在设备机架的安装面上，底座一侧设计的弧形避让槽，是为了适配安装面上的圆弧凸起结构，或是为相邻位置的管线、其他零部件留出安装空间，减少装配时的适配打磨工作量。

　　在设计思路层面，这类支架的建模过程完全遵循从功能基准出发的逻辑：首先确定铰接孔的中心轴线作为上部结构的设计基准，根据需要挂载的铰接部件的宽度确定双立板的间距，根据铰接销轴的受力弯矩计算立板的厚度与高度，保证立板在额定载荷下的弯曲变形量控制在允许范围内；之后从安装面的基准出发，设计下部的底座结构，根据安装螺栓的规格确定底座上安装孔的直径与凸台高度，凸台的作用是增加螺栓连接位的局部厚度，避免螺栓锁紧时底座出现压溃变形，同时根据安装位置周边的零部件轮廓，设计底座上的避让结构，保证装配时不会出现干涉。建模过程中优先使用草图拉伸、凸台拉伸、切除拉伸这类基础特征完成主体结构，所有的棱边都根据装配需求做了合适的圆角处理，既减少应力集中的风险，也避免加工后锋利棱边划伤操作人员。

　　从安装边界与尺寸适配的角度来看，该支架的安装基准面为底座的下平面，安装时需要保证该平面与机架安装面完全贴合，平面度公差建议控制在0.1mm以内，避免安装后支架出现倾斜导致铰接孔轴线偏移。铰接孔的中心高度是核心安装尺寸，该尺寸决定了挂载部件的安装高度，需要与配套部件的安装尺寸匹配；底座上安装孔的孔位间距需要与机架上预设的安装螺纹孔位完全对应，避免装配时出现螺栓无法穿装的问题。上部双立板的内间距需要比挂载的铰接部件的安装宽度大0.2-0.5mm，预留出装配间隙与零件加工的公差余量，避免铰接部件卡滞。底座上弧形避让槽的圆弧半径与位置，需要根据安装位置的干涉件轮廓确定，保证装配时间隙均匀，不会出现磕碰。这类支架在加工时多采用整块铝合金或45号钢铣削成型，对于载荷更小的场景也可采用工程塑料注塑加工，不同材质的选择主要根据实际工况的载荷、耐磨需求与成本要求确定，建模时的壁厚设计也会根据材质的强度特性做对应调整，比如采用塑料材质时会适当增加立板与底座的壁厚，保证结构刚度满足使用要求。
