在石油开采现场的地面辅助工艺环节,这类带锥度收口的多孔壳体结构常被用作油气混输支路的进风导流部件,也就是现场作业人员俗称的油藤构件,主要承担支路气流匀化、轻质油气组分预导流的作用,避免支路气流直冲入主输送管路造成的流场紊乱,减少主管道内的紊流压损。从实际安装场景来看,构件的圆柱收口端需要对接直径匹配的金属输送软管,接口处采用卡箍压紧密封,安装时需要预留至少15mm的轴向操作空间用于卡箍的锁紧与后期拆卸维护,壳体主体的方形段则通过侧面的安装凸耳固定在支路支架上,安装面的平面度公差需要控制在0.2mm以内,避免固定后壳体变形导致内部流道截面变化影响导流效果。
设计过程中没有采用复杂的高级建模特征,全程依托基础零件设计模块的拉伸、切除命令完成主体结构搭建,锥度过渡段则通过放样命令实现方形主体到圆形接口的平滑过渡,过渡段的曲率连续设置为G1连续,避免流道内壁出现折角造成的气流滞止区,减少该位置的凝析油挂壁堆积问题。壳体外表面的仿铝涂层效果是在建模阶段通过外观材质映射实现的,实际生产中该类构件多采用镀锌钢板冲压焊接成型,表面做喷塑处理模拟铝质哑光质感,既可以降低野外工况下的锈蚀速率,也能减少表面阳光直射造成的构件温升,避免夏季高温时段内部输送的轻质油气组分出现异常气化。

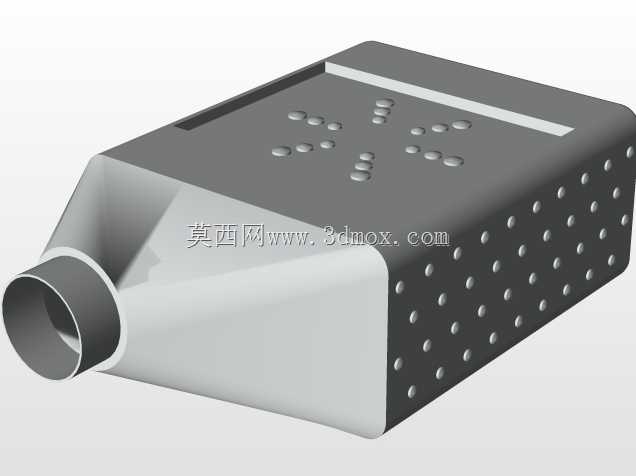

壳体侧面的密集通孔并非随意排布,所有孔位的孔径统一为6mm,孔间距保持12mm的等距排布,主要作用是实现支路气流的预匀化,让进入壳体的气流先通过多孔区域完成初步整流,再经过锥度过渡段汇入前端的圆形接口,相比无孔的封闭壳体结构,这种多孔设计可以将支路出口的气流紊流度降低40%左右,有效减少气流汇入主管道时的压力脉动,降低主管道的振动噪声。壳体顶面的十字形凸起排布是防滑结构设计,方便现场安装人员徒手挪动构件时增大手部摩擦力,避免构件表面沾有油污时出现滑脱掉落的问题,凸起的高度设置为2mm,既不会额外占用过多安装空间,也能提供足够的防滑摩擦力。
从尺寸边界来看,该构件的整体长度控制在280mm,方形主体段的截面尺寸为160mm*120mm,前端圆形接口的外径为80mm,适配现场通用的3寸输送软管,整体重量控制在3.2kg左右,单人即可完成安装拆卸作业,不需要额外的吊装辅助。在结构强度校核上,壳体的板材厚度选用2mm的冷轧钢板,通过侧面的翻边孔结构提升整体壳体的抗变形能力,在0.3MPa的工作压力下不会出现明显的鼓胀变形,完全满足石油开采现场支路输送的压力工况要求。锥度过渡段的壁厚与主体保持一致,焊接位置采用连续满焊工艺,焊后做打磨抛光处理,避免内壁出现焊瘤凸起干扰流场,焊接完成后需要做0.5MPa的水压密封试验,确认无渗漏后才能进入表面处理工序。
实际现场使用中,这类导流构件的维护周期通常为6个月,主要清理多孔位置附着的粉尘与凝析油结块,避免孔位堵塞影响整流效果,设计时特意将孔位设置为直通孔结构,没有做内侧倒角,就是为了方便维护时用通针快速疏通堵塞的孔位,减少现场维护的工作量。壳体尾部的封板采用可拆卸式结构,通过四颗M6的螺栓与主体连接,当内部出现严重的凝析油堆积时,可以拆开尾部封板进行彻底清理,不需要将整个构件从管路上拆卸下来,进一步降低了现场维护的难度。
