长柄式机械操纵杠杆结构设计

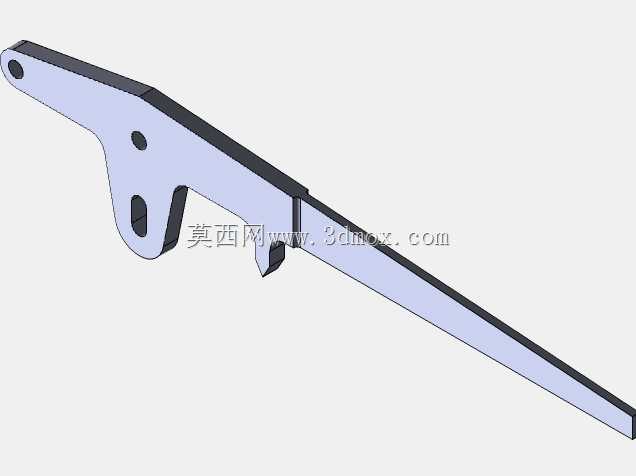

　　这类长柄操纵杠杆在工业设备里的应用场景非常广泛，从中小型机床的档位切换操纵机构，到农用机械的离合操纵组件，再到专用工装的锁紧触发结构，都能看到这类构件的身影，它的核心作用是把操作人员施加在手柄端的小幅作用力，通过杠杆力矩放大后传递到执行端，完成档位切换、离合接合、锁止触发这类需要明确行程与反馈的动作。和普通冲压成型的薄片状操纵杆不同，这个零件采用等厚板材切割成型的结构设计，整体没有多余的焊接拼接部位，受力路径连续完整，能承受反复扳动带来的交变载荷，不会在长期使用后出现焊缝开裂的问题。从结构细节来看，零件最左端的通孔是核心安装铰接点，这个孔的尺寸公差需要严格控制，装配时和配套的铰接销轴采用间隙配合，既要保证杠杆能绕销轴顺畅转动，

　　又不能有过大的旷量，避免操纵时出现虚位影响操作手感；孔端的圆弧过渡设计是为了分散铰接位置的应力，避免长期受力后在孔边出现应力集中导致的开裂。沿着铰接孔往右侧延伸的长臂是操作人员施加作用力的握持段，长臂的长度经过力矩匹配设计，按照常规成年人手部扳动力度测算，在长臂末端施加150N左右的作用力时，执行端就能输出足够的推拉力完成对应机构的动作，不会出现操作费力或者力矩过大导致机构过载的问题。长臂的截面采用等厚矩形设计，厚度方向的尺寸经过抗弯强度校核，在最大扳动力度下长臂的弯曲变形量控制在0.2mm以内，保证操纵时的力反馈直接清晰，不会因为杆件变形出现操作迟滞。在铰接点和长臂之间的凸起结构上，设置了两个不同功能的孔位，

　　靠上的小圆孔是定位限位孔，当杠杆扳动到指定工作位置时，配套的定位钢珠会卡入这个孔位，给操作人员清晰的到位反馈，同时避免设备运行过程中杠杆因为振动出现自行移位；靠下的长圆孔是执行端连接孔，用来和被操纵的机构连杆进行铰接，长圆孔的设计可以补偿装配时的位置误差，降低对相关零件的装配精度要求，减少生产装配的调校工作量。零件上的缺口结构是避让位，用来避开杠杆转动路径上的周边零件，避免扳动过程中出现运动干涉，这个缺口的位置和尺寸是在整体运动仿真后确定的，能保证杠杆在整个工作行程内都不会和周边的机架、其他传动零件发生剐蹭。设计这类杠杆零件的时候，首先要明确整个操纵机构的行程要求，先确定铰接点的固定位置，再根据执行端需要的移动距离，

　　通过杠杆比换算出长臂端需要的扳动角度和长度，之后再根据受力大小核算零件的截面厚度，保证强度和刚度满足使用要求；所有的孔位位置都要结合装配关系确定，铰接孔的位置精度直接影响整个操纵机构的行程准确性，连接孔的位置则要保证力的传递路径顺畅，避免出现额外的侧向力。从安装边界来看，这个零件的整体外轮廓在转动平面内的最大回转半径是从铰接孔中心到长臂末端的距离，安装时需要在这个回转范围内预留足够的运动空间，不能有其他零件侵入这个空间；零件的厚度方向尺寸较小，安装时占用的轴向空间不大，适合布置在设备侧壁这类空间比较局促的位置。零件的所有棱边都做了小倒角处理，一方面是去除加工后的毛刺避免装配时划伤操作人员，另一方面也能减少应力集中，提升零件的疲劳寿命，应对长期反复扳动的使用工况。和铸造类的操纵杠杆相比，这种板材成型的零件生产工艺更简单，不需要开模，小批量生产时直接通过激光切割或者线切割就能加工出外形，之后再进行钻孔、倒角、表面处理即可，生产周期短，成本更低，同时力学性能也更稳定，不会出现铸造零件常见的砂眼、气孔这类内部缺陷，可靠性更有保障。在实际选型使用时，需要根据具体的操纵力大小调整零件的板材厚度，如果是需要更大操纵力的场景，可以适当增加板材厚度提升抗弯能力，如果是轻载操纵场景，也可以适当减小厚度降低零件重量，让操作手感更轻便。
