三指尖陀螺旋转承载结构件设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:516449
  • 三指尖陀螺旋转承载结构件设计

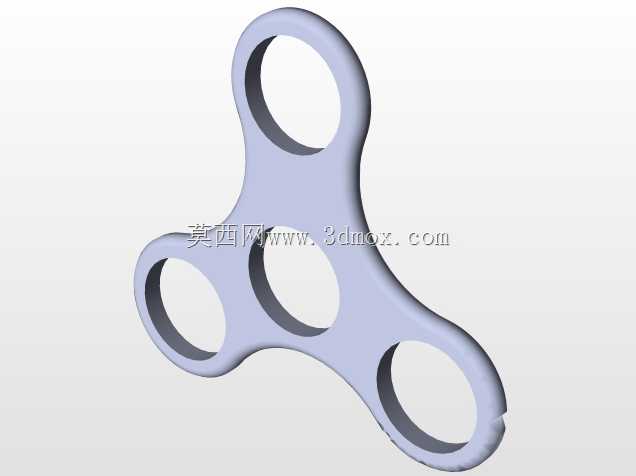

  这款三指式旋转结构件,是手持减压类旋转玩具的核心承载基体,日常应用场景覆盖桌面休闲把玩、手部注意力释放等民用休闲领域,也可作为小型旋转演示教具的基础承载件,用于演示角动量守恒、轴承转动阻尼等基础机械原理。从结构功能来看,该构件作为旋转主体的支撑骨架,三个周向均匀分布的指位孔,既可以作为手指捏持的定位位,也可根据配重需求嵌入对应规格的配重块,调整整体转动惯量,改变旋转时长与握持手感;中心区域预留的轴承安装位,是整个结构的转动核心,需要与标准微型角接触滚珠轴承的外圈形成过盈配合,保证高速旋转时构件与轴承外圈无相对滑移,避免转动过程中出现偏心抖动。

  设计过程中,首先要确定整体的回转对称性,三个指臂沿中心轴线呈120度均匀分布,任意两个指孔中心与中心轴承位中心的连线夹角误差需控制在0.5度以内,否则高速旋转时会产生动不平衡,导致转动时出现晃动感、增大轴承径向载荷,缩短轴承使用寿命。指臂的外轮廓采用大圆角过渡设计,一方面是避免尖锐棱边划伤握持者的手部皮肤,另一方面是优化应力分布,当构件意外跌落时,大圆角结构可以分散冲击载荷,减少指臂根部出现应力断裂的风险。指臂的截面采用渐变厚度设计,靠近中心轴承位的区域厚度更大,向指孔方向逐渐收薄,既保证了中心安装区域的结构强度,避免轴承压装时出现基体开裂,也能合理控制整体重量,避免过重导致握持疲劳。

  从安装边界尺寸来看,中心轴承安装孔的公差需按照基孔制过渡配合选取,适配常用的608系列微型滚珠轴承,孔壁的表面粗糙度需达到Ra1.6以下,保证轴承压装时的同轴度,压装过程中需保证轴承端面与构件端面平行度误差不超过0.02mm,防止轴承内圈倾斜导致转动卡滞。三个指位孔的内径尺寸统一,既可以作为手指捏持的避让空间,也可根据改装需求嵌入同规格的轴承作为指尖接触位,减少捏持时的摩擦阻力,进一步提升旋转顺滑度。构件整体的外轮廓最大回转直径控制在75mm左右,适配大多数成年人的手掌握持尺寸,单指孔内径控制在18mm,可容纳成年人指尖顺利穿入,捏持时不会出现卡指或滑脱的问题。

  实际装配调试时,需要先将轴承平稳压入中心安装位,压装过程中仅对轴承外圈施力,避免损伤轴承内部的滚珠与保持架;压装完成后需手动转动构件,检查是否存在卡滞点,若出现局部转动阻力过大,需检查安装孔是否存在毛刺、轴承是否压装偏斜,及时进行修整。若需要延长旋转时长,可在三个指位孔内嵌入铜质或钨合金配重环,配重环需与指孔采用小间隙配合加胶粘固定,保证三个配重块的重量差不超过0.1g,维持整体的动平衡。构件的材质可根据使用场景选择,日常休闲把玩可选用ABS或PC注塑成型,成本低、重量轻,适合批量生产;若追求更长旋转时长与更好的质感,可选用铝合金或不锈钢通过CNC铣削成型,加工后表面做阳极氧化或抛光处理,提升耐磨性能与外观质感。

  在结构细节处理上,所有孔位的棱边都做了0.2mm的倒角处理,既去除加工毛刺,也避免装配时割伤操作人员,同时减少应力集中点。指臂的上下表面做了微弧面处理,握持时贴合手指指腹的弧度,提升长时间把玩的舒适度。中心轴承安装位的端面设计了0.1mm的沉台,轴承压装后端面略低于构件表面,避免轴承端面与桌面等接触面摩擦,影响旋转时长。整个构件没有多余的冗余结构,所有曲面与孔位的设计都围绕转动平衡、握持舒适、装配便捷三个核心需求展开,没有为了外观牺牲结构可靠性,在保证足够结构强度的前提下尽可能去除多余材料,控制整体重量,降低转动时的轴承负载。
