双法兰连接90度直角弯管结构设计

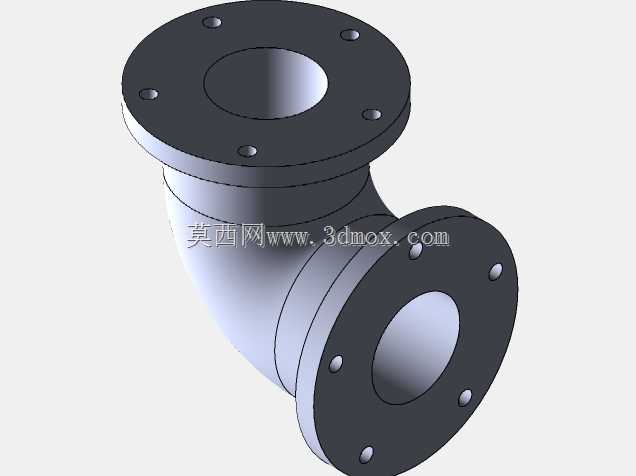

　　在工业流体输送管路系统中，管路走向的变向是管路布设时无法回避的工程需求，90度弯管作为管路转向的核心连接件，广泛应用于化工流体输送、市政给排水、暖通空调循环、工业设备液压与气动回路等场景，承担着改变管路内介质流向、衔接不同走向直管段的核心作用，其结构合理性直接影响管路的密封可靠性、介质流动阻力与整体安装适配性。这款双法兰式90度弯管，两端采用标准法兰对接结构，相较于螺纹连接、焊接连接的弯管，法兰连接形式具备拆装便捷、密封性能稳定、可适配中低压管路工况的优势，在需要定期检修维护、管路存在振动载荷的布设场景中，法兰连接的形式能够有效降低管路连接处的应力集中，避免长期运行后出现渗漏、连接松脱等工程问题。从结构设计逻辑来看，

　　这款弯管的主体流道采用平滑圆弧过渡设计，摒弃了直角折弯的流道结构，能够大幅降低介质在转向位置的局部阻力损失，减少介质流经弯管时的湍流与涡流现象，既可以降低输送过程中的动力损耗，也能减少含固体颗粒介质在转向位置的冲刷磨损，延长弯管的实际使用寿命。两端的法兰盘采用均匀分布的螺栓孔设计，螺栓孔的位置度公差在建模阶段就做了严格的约束，确保安装时能够与对应规格的直管法兰、设备接口法兰精准对位，无需现场扩孔、修配即可完成对接，降低现场安装的作业难度。弯管主体与两端法兰的衔接位置做了圆弧过渡的加强结构，避免直角衔接带来的应力集中问题，在管路承受内压、外部振动载荷时，衔接位置不会因为应力突变出现开裂、变形等失效问题。从安装边界来看，

　　这款弯管的两个法兰端面分别处于互相垂直的两个平面上，安装时需要提前核算两个法兰中心的垂直距离与水平投影距离，预留足够的螺栓拆装操作空间，法兰端面的密封面采用平面密封结构，适配非金属平垫片、金属缠绕垫片等多种密封件，可根据输送介质的温度、腐蚀性、压力等级选择对应的密封件，满足不同工况的使用需求。在建模过程中，流道的曲率半径是核心设计参数，曲率半径过小会导致介质流动阻力陡增，曲率半径过大则会占用过多的安装空间，这款弯管选取了兼顾流阻与安装空间的曲率半径参数，既保证介质流动顺畅，也不会在管路布设时占用过多的布设空间。法兰盘的厚度根据常规中低压管路的承压需求做了匹配设计，螺栓孔的孔径适配常用的管路连接螺栓规格，

　　法兰盘上的螺栓孔采用跨中分布形式，避免安装时螺栓与管路支架、周边设备产生干涉。实际工程应用中，这类双法兰弯管常被用于水泵进出口的管路转向、换热设备的管路衔接、车间工艺管线的走向调整，在安装时需要注意弯管的固定支撑，避免弯管位置长期承受管路的重量载荷，可在弯管下方设置承重支架，将管路载荷传递至支撑结构，降低法兰连接位置的受力。对于输送高温介质的场景，还需要在弯管附近的管路上设置热膨胀补偿结构，避免热胀冷缩产生的应力作用在弯管与法兰的连接位置，导致密封失效。从结构细节来看，弯管的壁厚做了均匀化设计，避免局部壁厚过薄导致承压能力不足，也避免局部壁厚过厚造成材料浪费、整体重量过大的问题，法兰背面与弯管主体衔接的位置做了倒角处理，既可以去除加工过程中的锐边，避免安装作业时划伤操作人员，也能减少焊接成型时的焊接缺陷，当然如果是采用铸造工艺生产的弯管，这个过渡结构也能提升铸造时的金属液流动性，降低铸造缺陷的产生概率。在三维建模过程中，需要重点管控法兰端面的平面度、螺栓孔的位置度、流道的同轴度与平滑度这些关键形位公差，这些参数直接决定了弯管安装后的密封性能与介质流动性能，若法兰端面平面度不达标，安装后密封垫片受压不均匀，很容易出现介质渗漏的问题；若螺栓孔位置度偏差过大，现场安装时会出现螺栓无法穿入的问题，需要现场修配，大幅提升安装作业的工作量。
