微型议案发射机结构三维设计作品

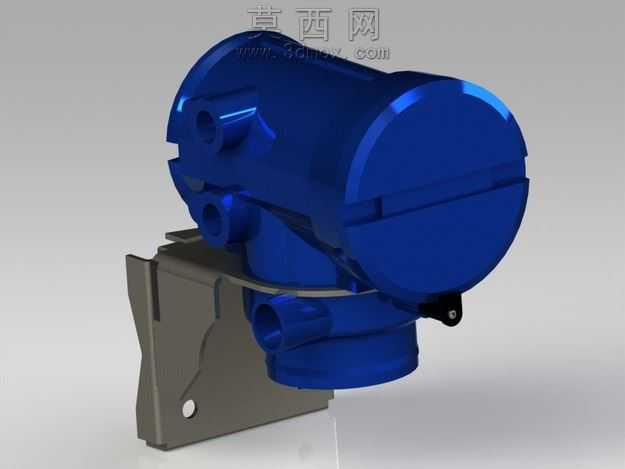

本作品为微型议案发射机的三维建模设计成果，整体采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械设计的尺寸规范与装配逻辑，对设备的每一处结构细节都进行了1:1的还原构建。模型主体分为蓝色的功能舱体与灰色的安装基座两大部分，舱体部分采用圆润的流线型外观设计，建模时通过曲面放样、圆角过渡等命令处理外轮廓，既保证了外观的整体性，也兼顾了内部元器件的安装空间预留；基座部分采用钣金类结构特征建模，设置有定位安装孔与连接卡扣结构，可实现与舱体的快速装配定位，同时基座侧面设计有加强筋结构，提升整体安装后的结构稳定性。材质渲染阶段，主体舱体赋予高光泽蓝色工程塑料材质，调整材质的反射率与粗糙度参数，模拟工业级ABS塑料的表面质感，基座部分赋予哑光灰色金属材质，添加细微的磨砂纹理贴图，还原金属冲压件的真实表面效果，渲染时采用三点布光方案，主光突出舱体的曲面轮廓，辅光弱化结构阴影，补光提亮基座的细节特征，最终呈现出清晰直观的产品展示效果。结构设计上，舱体内部预留了发射模块、控制电路板的安装位，侧面设置的接口结构可实现外部线路的快速连接，舱体与基座之间采用卡扣加定位销的组合连接方式，既保证了连接的牢固性，也方便后期的拆装维护，整体结构紧凑小巧，符合微型设备的设计定位。设计思路围绕小型化、易装配、实用性三个核心方向展开，在保证发射功能实现的前提下尽可能压缩整体体积，同时优化装配流程减少零件数量，降低后续生产制造的成本，所有零件的建模都保留了完整的参数化特征，可根据实际使用需求快速调整尺寸参数，适配不同的应用场景。
