圆形面板式音频插座接插件结构

　　这类圆形卡装式音频接插件多用于调音台、功放、舞台音响、广播机柜、工业控制机箱以及通讯终端的前面板开孔安装，承担平衡音频信号或低压控制信号的插拔连接任务。建模时先从面板配合边界入手，前端带限位台阶的圆筒插入设备面板预留圆孔，外圈延展的弹性法兰卡在面板背面，两侧带长圆孔的翼片承担周向止转与轴向压紧，安装时不需要额外锁螺母，从面板正面推入即可完成固定，适合薄板机箱快速装配。

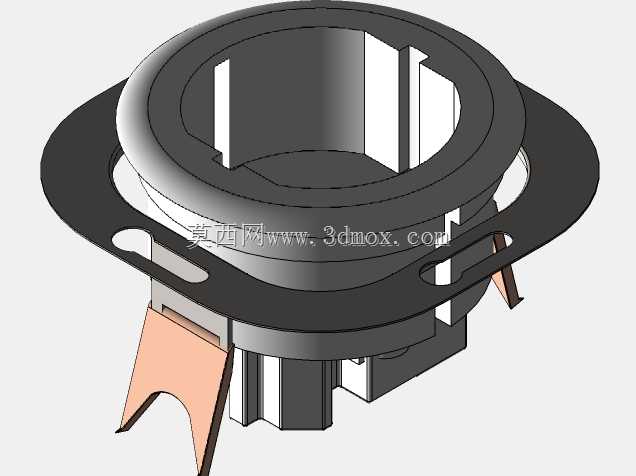

　　接口内腔按照三芯卡侬类接触件的排布建立导向筋与防呆槽，筒壁上的纵向凸起既约束插头插入角度，又增强壳体自身刚性；插头插入后，内腔轮廓限制其偏摆，避免斜插造成触点变形。后部伸出的铜质弹片是核心导电与锁紧部位，弹片采用折弯悬臂结构，端部带接触弧面，插头对应极位插入后产生稳定法向压力，保证振动工况下接触电阻不发生明显波动；弹片根部预留让位空间，反复插拔时弹性变形区集中在折弯段，降低塑性松弛风险。

　　结构设计中需要同时兼顾插拔手感、接触可靠性和面板外观。前端圆筒外径与面板开孔之间采用小间隙配合，法兰贴合面控制轴向窜动；侧翼长圆孔可吸收面板开孔的少量位置误差，也能在壳体受扭转力时分散应力。壳体侧壁开设的窗口用于弹片装配与定位，内部隔筋将不同极性触点隔开，控制极间爬电距离。金属弹片与塑料本体之间通过卡槽、挡筋和压接位固定，模型中保留了弹片伸出方向、折弯角度和尖端导向形状，便于后续校核插头配合轨迹。

　　从整机布置角度看，该类插座的安装边界集中在面板厚度、圆孔直径、后方插深和接线空间四个维度。前端法兰覆盖面板外侧孔边，后方筒体与弹片需要预留插拔行程，焊线或压接端子后还要留出手指与工具操作空间；多联布置时，相邻插座中心距既要满足插头外壳互不干涉，也要兼顾面板标识区域。模型把圆筒、法兰、止转翼、内部导向筋、绝缘基座和导电弹片分层表达，装配关系清晰，可直接用于机箱面板开孔校核、接插件选型干涉检查以及同类连接器的结构参考。
