铝合金百叶推拉通风窗结构设计

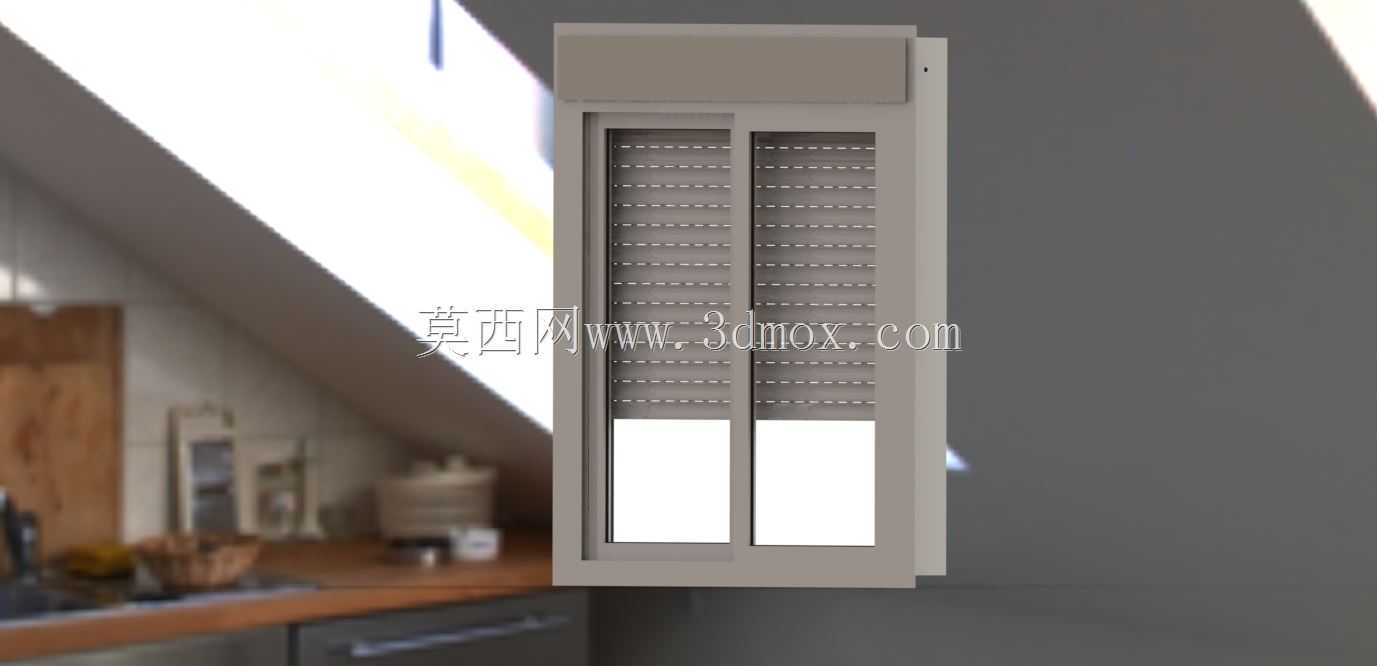

　　该模型呈现的是一种铝合金百叶推拉窗，整体由外框、两扇滑动窗扇、上部百叶通风区、下部封闭玻璃区以及顶部卷帘式遮挡构件组成。结构形式介于普通推拉窗与通风百叶窗之间，既保留铝合金窗轻质、耐候、易加工的特点，又通过百叶区域增强空气流通与遮阳能力，常用于住宅厨房、卫生间、阳台隔断、工业辅助用房以及对通风和隐私有双重要求的建筑开口。

　　从实际使用场景看，这类窗并不追求大面积观景，而是强调在有限洞口内完成通风、遮挡、防护和启闭。上部密集百叶可以在窗扇关闭状态下引导气流进入室内，同时削弱外部视线直射；下部矩形区域可作为采光或封闭面板使用，使窗扇在视觉上形成上下分区。两扇窗扇沿框内轨道左右滑移，开启时不占用室内外空间，适合窗台附近布置橱柜、设备或操作台面的位置。模型中窗框边缘、扇料搭接位置和轨道关系均有明确表达，可用于检查窗扇在全开、半开和关闭状态下的干涉情况。

　　结构设计上，外框承担与建筑洞口的连接和荷载传递，截面需要具备足够的刚性，避免运输、安装和长期推拉过程中产生扭曲。窗扇型材围绕百叶和下面板形成围合边框，侧边与框料之间保留滑动间隙，正面则通过搭接边提高封闭性。百叶部分采用多片平行斜向条板排列，条板间距和倾角直接影响通风量、防雨性能和视线遮挡效果。若用于多雨地区，百叶角度应偏向外侧下倾，并在框内考虑排水路径；若用于干燥通风区域，则可适当增大百叶有效开孔面积。顶部卷状构件可理解为外置遮阳或卷帘收纳盒，安装时需确认其与窗框上沿、洞口过梁以及窗扇运动轨迹之间的边界，避免卷帘下落或窗扇推拉时发生碰撞。

　　外形尺寸方面，模型整体为竖向矩形窗，宽度方向容纳两个并列推拉扇，高度方向分为百叶通风段、下部面板段和顶部附件段。工程应用时，建筑洞口尺寸应按外框外包尺寸预留安装余量，侧边和顶部通常需要设置固定片或膨胀连接点，底部则要保证水平基准，防止轨道倾斜造成窗扇自行滑移。窗框与墙体之间的缝隙需根据墙体材料采用发泡填充、密封胶或防水砂浆处理，尤其在百叶通风区域附近，应区分“有意进风路径”和“非正常渗漏缝隙”，不能因密封不当造成雨水沿框料渗入。

　　从建模逻辑看，该类窗适合采用骨架型材加特征装配的方式构建。先建立外框和轨道基准，再按扇料轮廓生成左右窗扇，百叶部分可通过单板阵列完成，并在两端加入与扇框连接的限位结构。下部面板应单独作为零件或子装配表达，便于后续替换为玻璃、铝板或夹心板。轨道、毛刷条、密封胶条、滑轮和锁扣虽然在简化模型中未必全部细化，但在详细设计阶段必须补充，因为这些小件直接决定推拉阻力、密封性、静音效果和维护周期。

　　安装边界上，需要重点校核三条线：一是窗扇前缘在推拉过程中的最大外轮廓线，二是百叶开启或固定角度下的气流通道线，三是顶部卷帘盒与建筑结构之间的净空线。若窗后设置窗帘、纱窗或通风管道，应在三维环境中同步布置，防止实际安装后出现窗扇无法全开、卷帘无法下落或维护空间不足的问题。对于批量住宅项目，还可在此结构基础上调整框料宽度、百叶间距和扇页分割比例，以适配不同洞口规格和风压等级。
