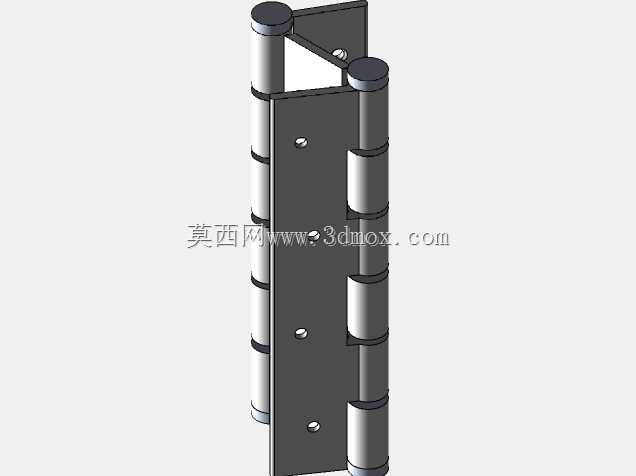

铝合金双向开合脱卸式合页结构设计

　　日常做门窗配套结构设计时，合页这类基础连接件的选型与建模往往最容易被新手忽略，实际上它直接决定了门扇、窗扇的开合顺畅度、承重冗余量以及后期维护的便捷性，这款铝合金双向合页的结构设计，就是针对常规单向合页无法适配双向开启场景的痛点做的优化方案。先从实际应用场景说起，这类双向合页多用于需要双向通行的空间隔断门、公共区域自由门、餐饮场所后厨双向摆门，还有部分需要内外均可开启的储物柜门，常规合页只能限制门扇绕单侧轴向一个方向转动，最大开启角度通常在180度以内，且无法实现门扇在两个方向都能摆动后自动回位的基础安装需求，而这款结构的合页，通过三个同轴排布的筒状铰耳错位配合，实现了绕同一转轴的双向转动自由度，两个页片分别固定在门框与门扇上时，门扇既可以向内推开也可以向外推开，适配人流双向通行的使用场景，避免单向开门时需要判断开门方向的不便。

　　从功能特性上看，这款合页采用铝合金作为基材，相比传统铁质合页重量更轻，抗锈蚀能力更强，适合潮湿环境或者有防腐要求的安装场景，页片上预留的四个沉头安装孔，位置排布经过受力校核，固定后每个孔位的受力均匀分布，不会出现单侧孔位应力集中导致页片变形的问题，铰筒部分的同轴度公差控制在0.05mm以内，转轴穿入后转动阻尼均匀，不会出现卡滞或者旷量过大的问题，三个铰耳的长度做了差异化设计，上下两个铰耳固定在同一片页片上，中间铰耳固定在另一片页片，装配后三个铰耳的端面间隙控制在0.1mm，既保证转动时不会出现端面摩擦，也能避免轴向窜动导致门扇下垂。

　　设计思路上，首先考虑的是安装便捷性，这款合页做了脱卸式结构设计，也就是转轴可以从上端抽出，安装时可以先把两个页片分别固定在门框和门扇上，再对准铰筒孔穿入转轴即可完成装配，不需要像普通固定合页那样全程托住门扇对位拧螺丝，大幅降低高空安装或者重型门扇的安装难度，页片的边缘全部做了R1.5的圆角处理，避免安装和使用过程中锐边划伤，沉头孔的深度按照常用的十字沉头自攻螺丝尺寸设计，螺丝拧入后表面完全平齐，不会突出页片表面影响门扇闭合。

　　再说到外形尺寸与安装边界，这款合页的页片总长度按照常规室内门的侧边安装空间设计，宽度适配30mm以上的门扇侧边厚度，铰筒的外径尺寸控制在不会突出门扇侧边的范围，安装后合页整体与门扇侧边齐平，不会影响门套的安装，转轴的直径经过承重校核，单组合页可以承受25kg以内的门扇重量，常规室内门安装两组合页即可满足承重要求，如果是重型门扇可以等距加装三组合页分散受力，安装时需要注意两个合页的铰筒同轴度误差不能超过0.2mm，否则会出现转动卡滞、转轴磨损加快的问题，页片与门扇、门框的贴合面需要保证平面度，固定螺丝需要对角逐步拧紧，避免页片安装后出现翘曲导致转动不畅。另外在结构细节上，铰筒的内壁预留了润滑脂存储槽，长期使用时可以定期注入少量润滑脂降低转动摩擦，减少异响和磨损，页片的厚度经过受力仿真验证，在额定承重下长期使用不会出现弯折变形，相比同规格的铁质合页，铝合金材质的重量降低了40%左右，运输和安装都更轻便，表面可以做阳极氧化处理，适配不同的门窗配色需求，不会出现生锈掉漆的问题。
